580万年原油常减压蒸馏装置工艺设计

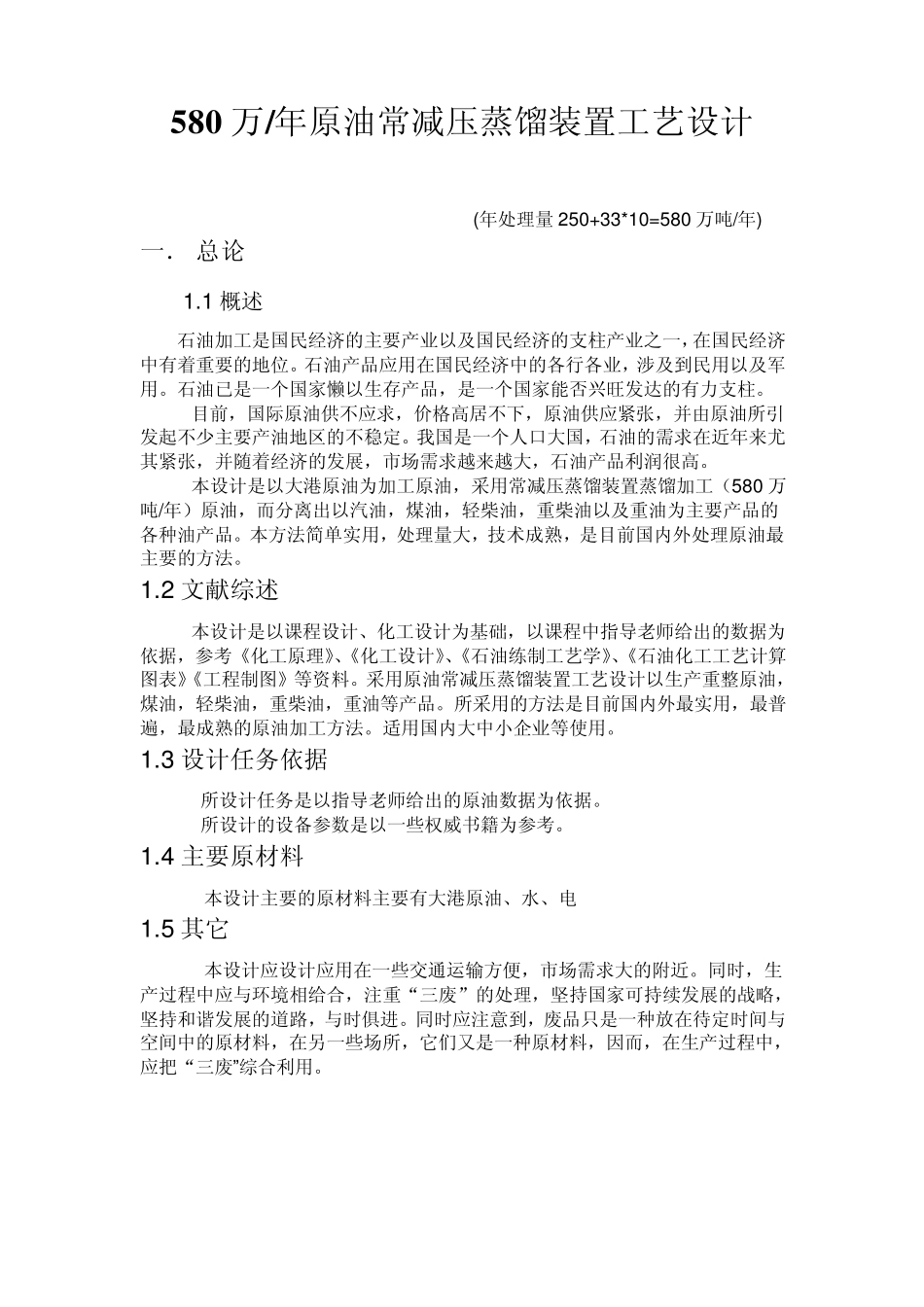

5 8 0 万/年原油常减压蒸馏装置工艺设计 (年处理量 250+33*10=580 万吨/年) 一． 总论 1.1 概述 石油加工是国民经济的主要产业以及国民经济的支柱产业之一，在国民经济中有着重要的地位。石油产品应用在国民经济中的各行各业，涉及到民用以及军用。石油已是一个国家懒以生存产品，是一个国家能否兴旺发达的有力支柱。 目前，国际原油供不应求，价格高居不下，原油供应紧张，并由原油所引发起不少主要产油地区的不稳定。我国是一个人口大国，石油的需求在近年来尤其紧张，并随着经济的发展，市场需求越来越大，石油产品利润很高。 本设计是以大港原油为加工原油，采用常减压蒸馏装置蒸馏加工（580 万吨/年）原油，而分离出以汽油，煤油，轻柴油，重柴油以及重油为主要产品的各种油产品。本方法简单实用，处理量大，技术成熟，是目前国内外处理原油最主要的方法。 1.2 文献综述 本设计是以课程设计、化工设计为基础，以课程中指导老师给出的数据为依据，参考《化工原理》、《化工设计》、《石油练制工艺学》、《石油化工工艺计算图表》《工程制图》等资料。采用原油常减压蒸馏装置工艺设计以生产重整原油，煤油，轻柴油，重柴油，重油等产品。所采用的方法是目前国内外最实用，最普遍，最成熟的原油加工方法。适用国内大中小企业等使用。 1.3 设计任务依据 所设计任务是以指导老师给出的原油数据为依据。 所设计的设备参数是以一些权威书籍为参考。 1.4 主要原材料 本设计主要的原材料主要有大港原油、水、电 1.5 其它 本设计应设计应用在一些交通运输方便，市场需求大的附近。同时，生产过程中应与环境相给合，注重“三废”的处理，坚持国家可持续发展的战略，坚持和谐发展的道路，与时俱进。同时应注意到，废品只是一种放在待定时间与空间中的原材料，在另一些场所，它们又是一种原材料，因而，在生产过程中，应把“三废”综合利用。 2 、1 工艺参数计算 2、1、1 原料及产品的有关参数的计算 以下的转换计算均以重整原料为例，其它产品仅写出计算结果。 （1） 根据提供的原油实沸点蒸馏数据，常压下的平衡蒸发数据作出实沸点曲线和常压下的原油平衡蒸发曲线，见图2-1 （2） 体积平均沸点，tv 重整原料： 879399106118100.65vt （3）恩氏蒸馏90%-10% 斜率 重整原料：118870.38759010k （4）立方平均沸点 tc 由《工艺计算图表》图2—1 查得体积平均沸点校正值为：-1.8℃ 重整原...
