6.25米焦炉

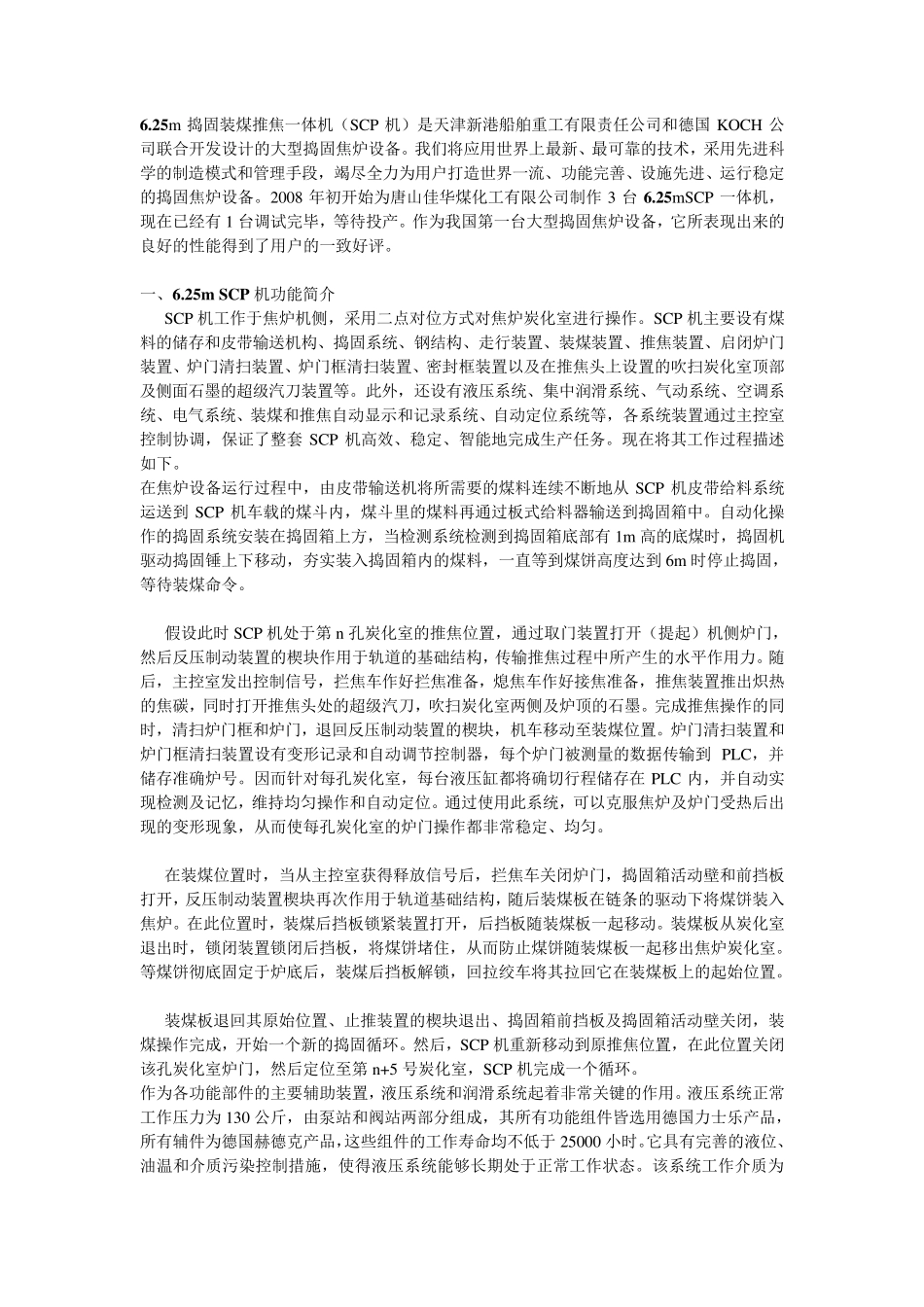

6.25米焦炉_第1页
1/6

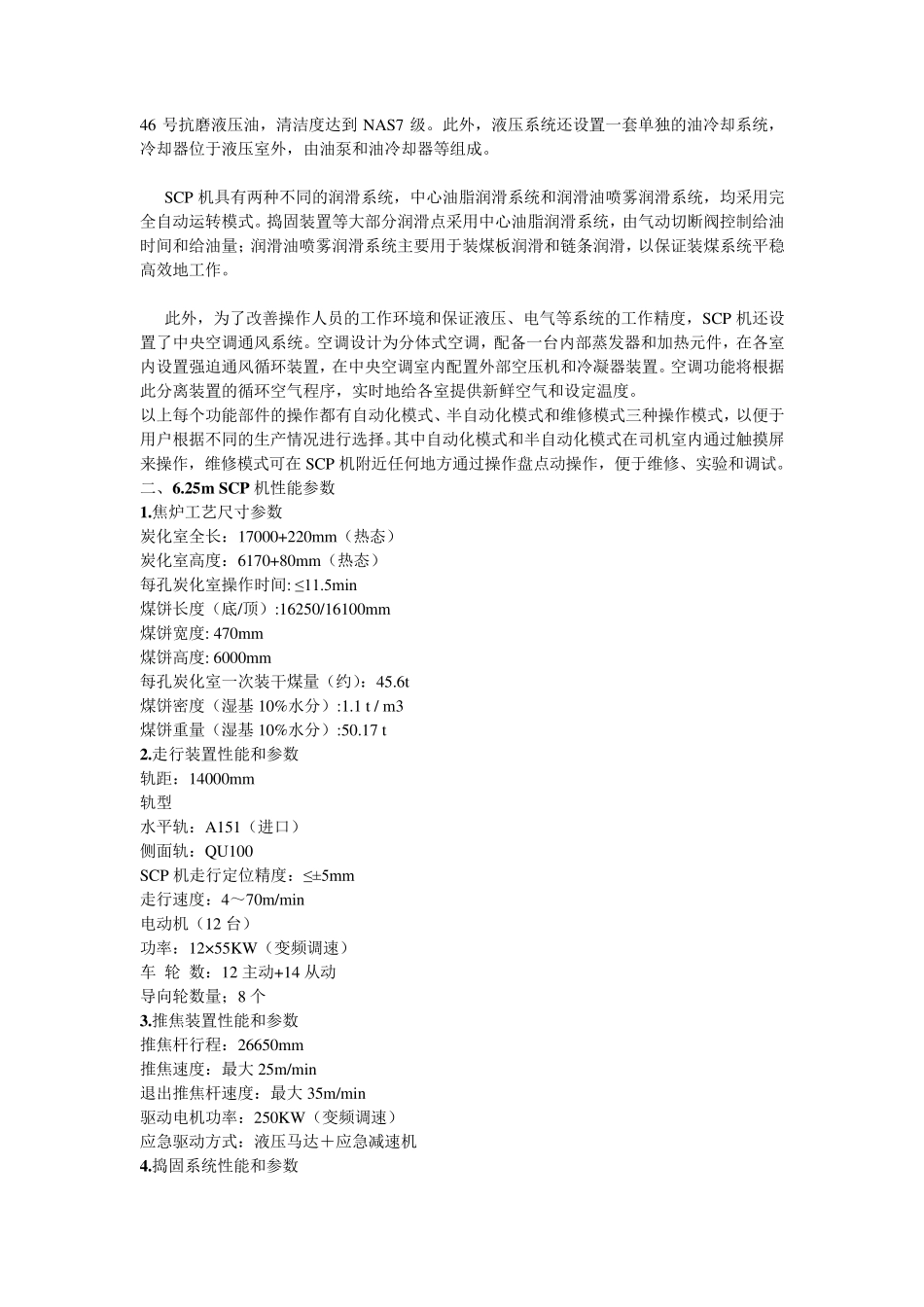

6.25米焦炉_第2页
2/6
6.25米焦炉_第3页
3/6
6.25m 捣固装煤推焦一体机(SCP 机)是天津新港船舶重工有限责任公司和德国KOCH 公司联合开发设计的大型捣固焦炉设备。我们将应用世界上最新、最可靠的技术,采用先进科学的制造模式和管理手段,竭尽全力为用户打造世界一流、功能完善、设施先进、运行稳定的捣固焦炉设备。2008 年初开始为唐山佳华煤化工有限公司制作 3 台 6.25mSCP 一体机,现在已经有1 台调试完毕,等待投产。作为我国第一台大型捣固焦炉设备,它所表现出来的良好的性能得到了用户的一致好评。 一、6.25m SCP 机功能简介 SCP 机工作于焦炉机侧,采用二点对位方式对焦炉炭化室进行操作。SCP 机主要设有煤料的储存和皮带输送机构、捣固系统、钢结构、走行装置、装煤装置、推焦装置、启闭炉门装置、炉门清扫装置、炉门框清扫装置、密封框装置以及在推焦头上设置的吹扫炭化室顶部及侧面石墨的超级汽刀装置等。此外,还设有液压系统、集中润滑系统、气动系统、空调系统、电气系统、装煤和推焦自动显示和记录系统、自动定位系统等,各系统装置通过主控室控制协调,保证了整套 SCP 机高效、稳定、智能地完成生产任务。现在将其工作过程描述如下。 在焦炉设备运行过程中,由皮带输送机将所需要的煤料连续不断地从 SCP 机皮带给料系统运送到 SCP 机车载的煤斗内,煤斗里的煤料再通过板式给料器输送到捣固箱中。自动化操作的捣固系统安装在捣固箱上方,当检测系统检测到捣固箱底部有1m 高的底煤时,捣固机驱动捣固锤上下移动,夯实装入捣固箱内的煤料,一直等到煤饼高度达到 6m 时停止捣固,等待装煤命令。 假设此时 SCP 机处于第 n孔炭化室的推焦位置,通过取门装置打开(提起)机侧炉门,然后反压制动装置的楔块作用于轨道的基础结构,传输推焦过程中所产生的水平作用力。随后,主控室发出控制信号,拦焦车作好拦焦准备,熄焦车作好接焦准备,推焦装置推出炽热的焦碳,同时打开推焦头处的超级汽刀,吹扫炭化室两侧及炉顶的石墨。完成推焦操作的同时,清扫炉门框和炉门,退回反压制动装置的楔块,机车移动至装煤位置。炉门清扫装置和炉门框清扫装置设有变形记录和自动调节控制器,每个炉门被测量的数据传输到 PLC,并储存准确炉号。因而针对每孔炭化室,每台液压缸都将确切行程储存在 PLC 内,并自动实现检测及记忆,维持均匀操作和自动定位。通过使用此系统,可以克服焦炉及炉门受热后出现的变形现象,从而使每孔炭化室的炉门操作都非常稳定、均匀。 在...
