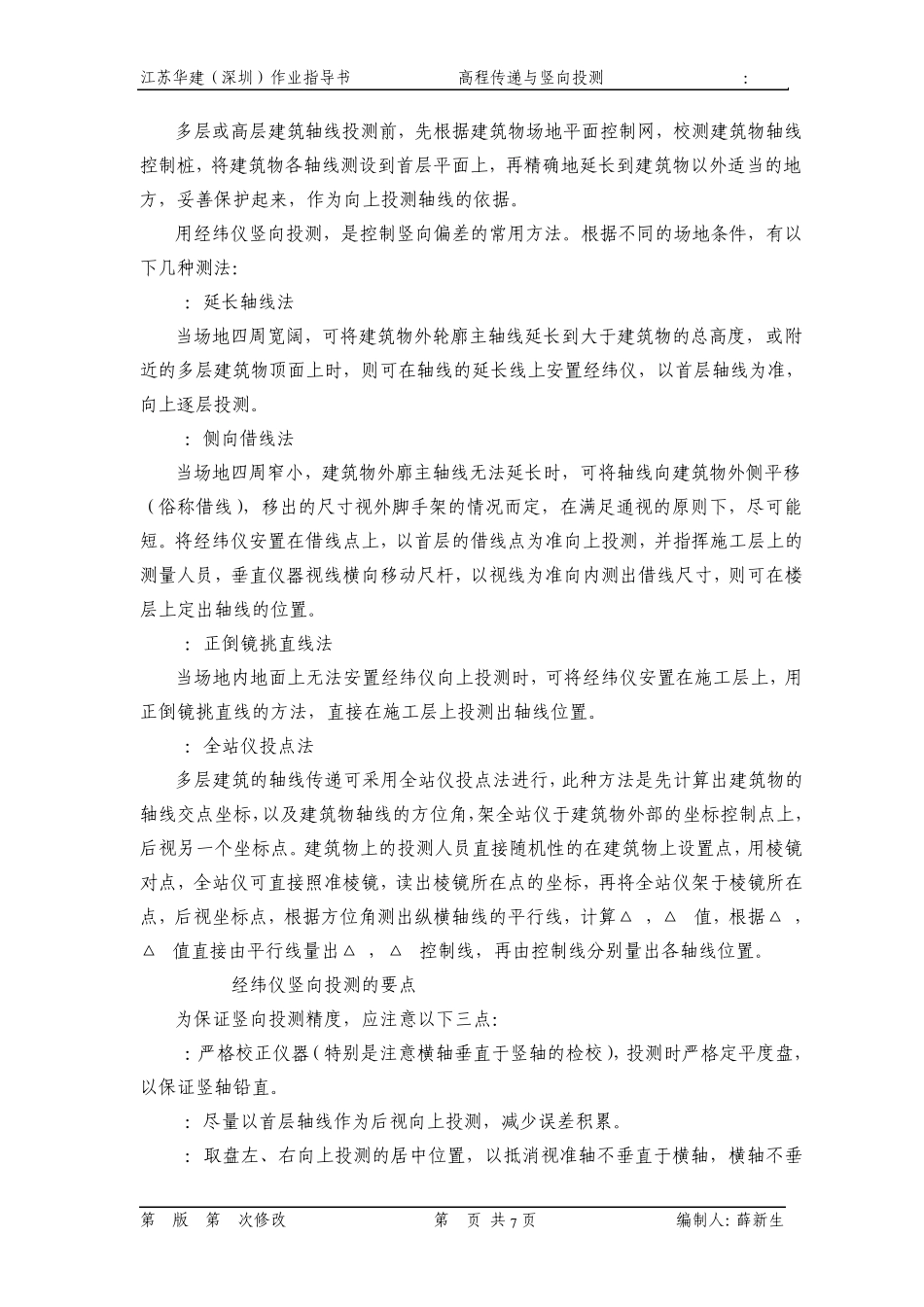

江苏华建（深圳）作业指导书 高程传递与竖向投测 NO：6-2 第2版 第0次修改 第1页 共7 页 编制人：薛新生 高程传递与竖向投测 1 适用范围 适用于工业与民用建筑的工程测量定位、高程传递。 2 施工准备 2.1材料准备 2.1.1 油漆，排笔 2.1.2 线坠，20kg 2.1.3 墨线 2.1.4 太阳伞 2.1.5 铅笔 2.1.6 200mm×200mm×10mm预埋铁板 2.2机具准备 2.2.1 J2经纬仪一台，需经过检测合格且在有效期内 2.2.2 50米塑钢尺一把，需经过检测合格，且无严重锈蚀现象，刻度清晰，无损伤 2.2.3 5米钢卷尺一把，需经过检测合格 2.2.4 自动安平水准仪一台，需经过检测合格且在有效期内 2.2.5 光学垂准经纬仪一台，需经过检测合格且在有效期内 2.2.6 水准标尺一根 2.2.7 激光铅垂仪一台，需经过检测合格且在有效期内 2.3作业条件 2.3.1 ±0.000标高点一般由基准点引测到施工现场的塔吊塔身上，或者电梯井筒的内侧、结构外墙、边柱或楼梯间等处。 2.3.2 在高程传递过程中，拉尺要平直，不得弯曲。 2.3.3 在轴线传递中，必须在楼层上留置 200mm×200mm洞口，且要上下垂直，使用线坠垂吊时，应该在无侧向风力的情况下进行，如有侧向风，必须采取挡风措施。 江苏华建（深圳）作业指导书 高程传递与竖向投测 NO：6-2 第 2版 第 0次修改 第 2页 共 7 页 编制人：薛新生 3 施工工艺 3.1 工艺流程 3.1.1 高程竖向传递必须同楼层模板同步，在平台模板完工后，根据标高线对模板进行拉线检查。 3.1.2 竖向轴线投测时，应上下通视，吊线坠时，保证拉线无阻挡，传递轴线洞口部位无桁龙木枋。 3.2 操作工艺 3.2.1 建筑物的高程传递 A：传递位置 选择高程竖向传递的位置，应满足上下贯通，竖直量尺的条件。主要为结构外墙，边柱或楼梯间电梯井、塔吊的塔身等处。一般结构高程至少要由三处向上传递，以便于施工层校核，使用。 B：传递步骤 a）：用水准仪根据统一的±0.000水平线，在各传递点处准确地测出相同的起始高程线。 b）：用钢尺沿竖直方向，向上量至施工层，并划出整数水平线，各层的高程线均应由起始高程线向上直接量取。 c）：将水准仪安置在施工层，校测由下面传递上来的各水平线，校差应在±3mm之内，并取其平均值，以确保误差控制在最低限度内。在各层抄平时，应后视两条水平线以作校核。 C：操作要求 a）：由±0.000水平线传递高程时，所用钢尺应经过检定，尺身铅直、拉力标准，并应进行...
