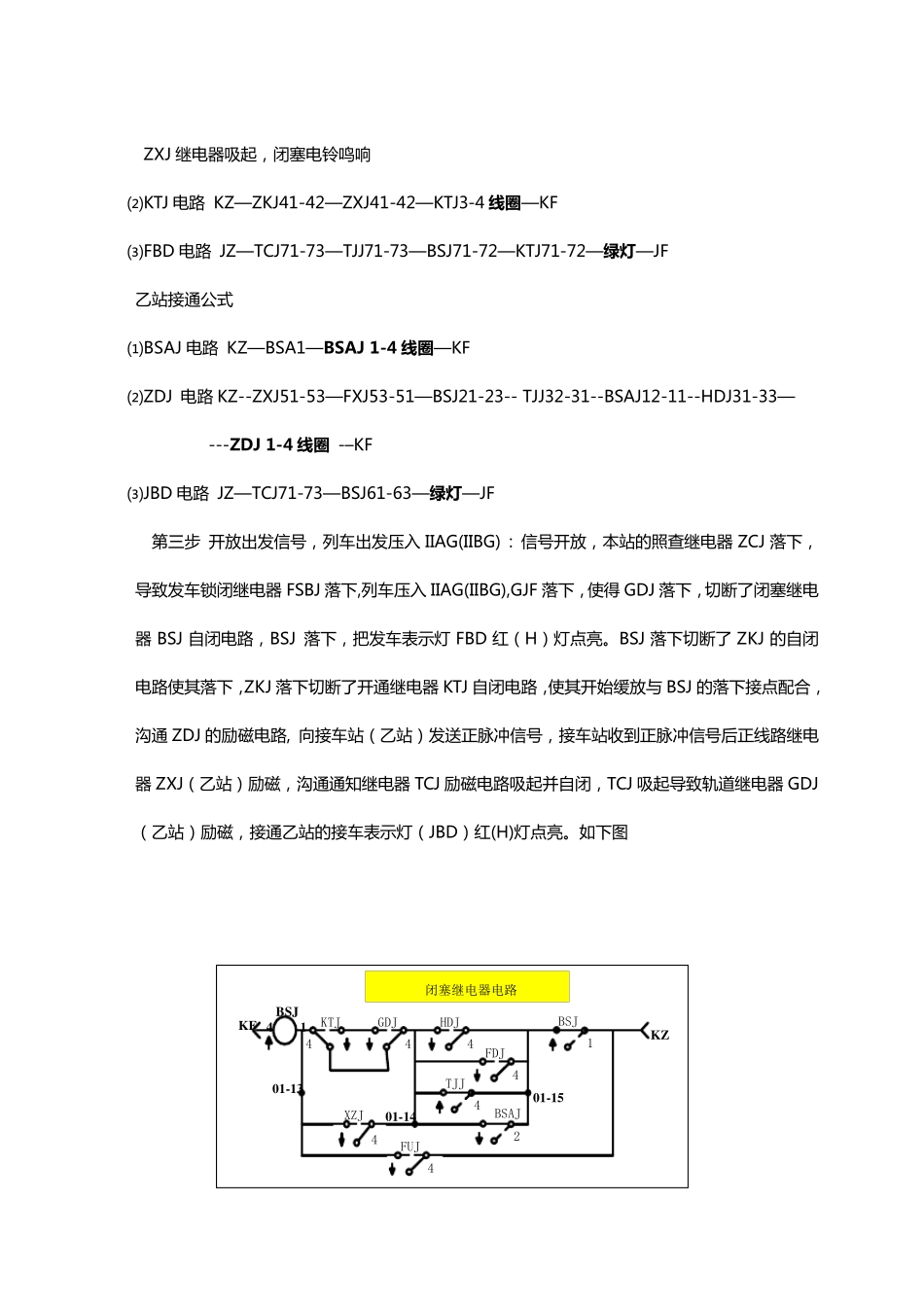

64D 半 自 动 继 电 器 闭 塞 简 介和常见故障处理 1. 电 路简 单说明 电 路 主 要 有 线 路 继 电 器 电 路 ， 脉 冲 信 号 继 电 器 电 路 ， 发 车 接 收 器 电 路 ， 接 车 接 收 器 电 路 ， 闭塞 继 电 器 电 路 ， 复 原 继 电 器 电 路 ， 控 制 台 表 示 灯 电 路 和 电 铃 电 路 组 成 。 2. 64D 半 自 动 继 电 器 闭 塞 正常接发车时的动 作程序 第 一 步 办理请求发车手续 ：发 车 站 （ 甲 站 ） 按 压 闭 塞 按 钮 BSA， 使 闭 塞 按 钮 继 电 器 BSAJ 吸起 ， 接 通 正 电 继 电 器 励 磁 电 路 ， 使 正 电 继 电 器 ZDJ 吸 起 ， 向 接 车 站 （ 乙 站 ） 发 送 正 脉 冲 信 号 ， 同时 使 本 站 XZJ 励 磁 吸 起 并 自 闭 。 接 车 站 收 到 正 脉 冲 信 号 后 正 线 路 继 电 器 ZXJ（ 乙 站 ） 励 磁 ， 先 使回 执 到 达 继 电 器 HDJ 吸 起 ， ZXJ 缓 放 落 下 后 与HDJ 配 合 使 得 乙 站 的 同 意 接 车 继 电 器 TJJ 励 磁 并自 闭 ， 接 通 乙 站 的 接 车 表 示 灯 （ JBD） 黄 (U)灯 点 亮 。 乙 站 的 TJJ 吸 起 与 HDJ 吸 起 接 点 配 合 使 得 本站 的 负 电 继 电 器 FDJ 吸 起 ， 向 发 车 站 （ 甲 站 ） 发 送 负 脉 冲 信 号 ， 发 车 站 收 到 负 脉 冲 信 号 后 ， 负 线路 继 电 器FXJ（ 甲 站 ） 励 磁 ， 使 得 甲 站 的 准 备 开 通 继 电 器ZKJ 吸 起 并 自 闭 ， ZKJ 吸 起 导 致GDJ吸 起 点 亮 发 车 表 示 灯 FBD 黄 （ U） 灯 点 亮 。 请 求 发 车 手 续 结 束 。 甲 站 接 通 公 式 ⑴BSAJ 电 路 KZ—BSA1—BSAJ 1-4 线圈—KF ⑵ ZDJ 电 路 KZ--ZXJ51-53—FXJ53-51—BSJ21-22--ZKJ21-23---TJJ33-31---BSAJ12-11--HDJ31-33 —ZDJ 1-4 线圈 -–KF ⑶ XZJ 电 路 KZ—FDJ61-63—BSJ31-32—FSBJ21-22—ZDJ42-41—XZJ3-4 线圈—KF ⑷ FXJ 电 路 Z（ 乙 站 ） —FDJ32-31—电 缆 —(进 入 甲 站 )FDJ31-33—ZDJ21-23—FXJ 线圈—ZXJ线 圈 —FDJ23-21—ZDJ3...
