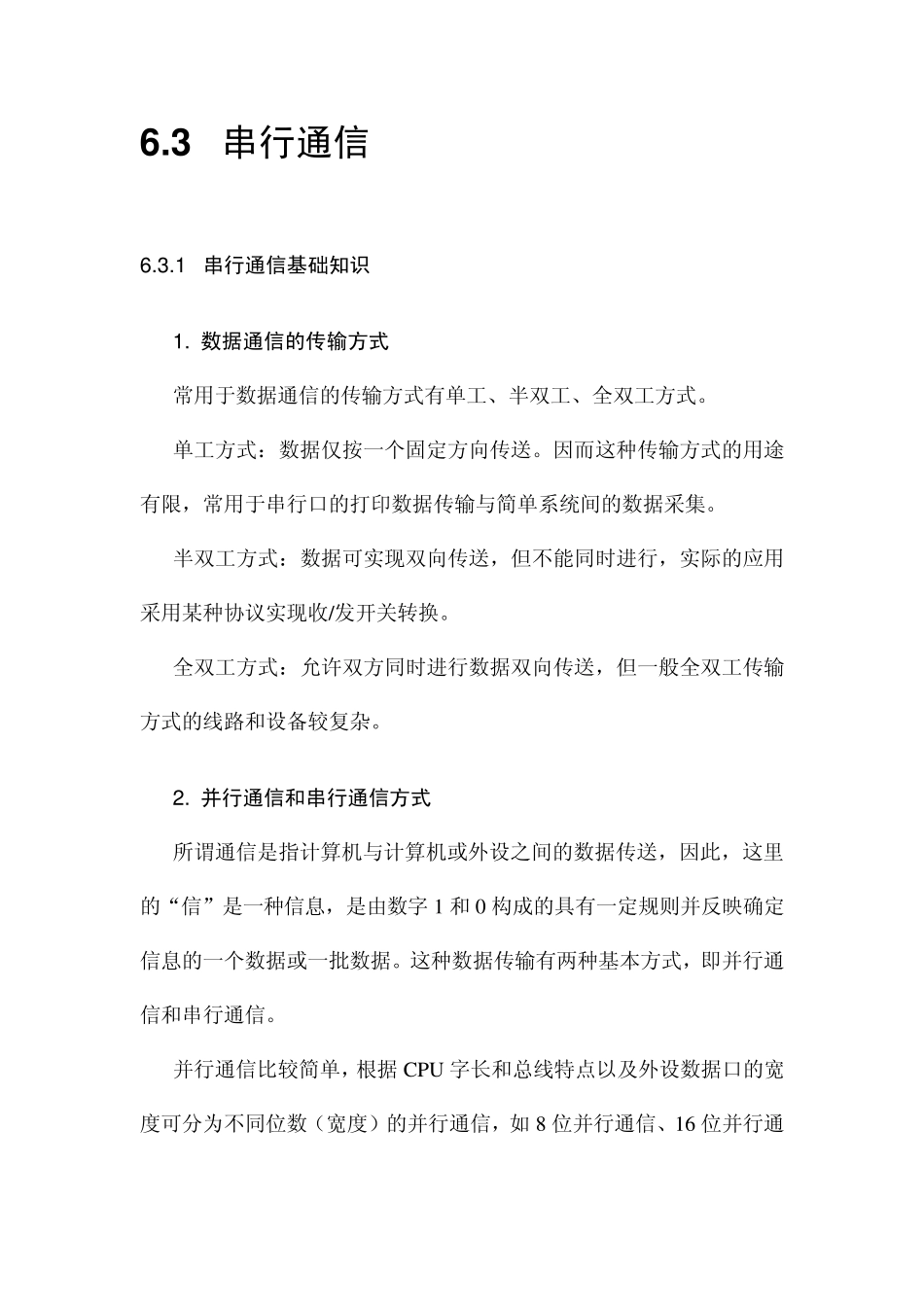

6 .3 串行通信 6 .3 .1 串行通信基础知识 1 . 数据通信的传输方式 常用于数据通信的传输方式有单工、半双工、全双工方式。 单工方式：数据仅按一个固定方向传送。因而这种传输方式的用途有限，常用于串行口的打印数据传输与简单系统间的数据采集。 半双工方式：数据可实现双向传送，但不能同时进行，实际的应用采用某种协议实现收/发开关转换。 全双工方式：允许双方同时进行数据双向传送，但一般全双工传输方式的线路和设备较复杂。 2 . 并行通信和串行通信方式 所谓通信是指计算机与计算机或外设之间的数据传送，因此，这里的“信”是一种信息，是由数字 1 和0 构成的具有一定规则并反映确定信息的一个数据或一批数据。这种数据传输有两种基本方式，即并行通信和串行通信。 并行通信比较简单，根据CPU 字长和总线特点以及外设数据口的宽度可分为不同位数（宽度）的并行通信，如 8 位并行通信、16 位并行通信等。并行通信的特点是数据的每位被同时传输出去或接收进来。与并行通信不同，串行通信其数据传输是逐位传输的，因而在相同条件下，比并行通信传输速度慢。 虽然串行通信较并行通信慢，但采用串行通信，不管发送或接收的数据是多少，最多只需两根导线，一根用于发送，另一根用于接收。根据串行通信的不同工作方式，还可将发送接收线合二为一，成为发送/接收复用线（如半双工）。即便在实际应用中可能还要附加一些信号线，如应答信号线、准备好信号线等，但在多字节数据通信中，串行通信与并行通信相比，其工程实现上造价要低得多。因此，串行通信已被越来越广泛地采用，尤其是，串行通信通过在信道中设立调制/解调器中继站等，可使数据传输到地球的每个角落。目前，飞速发展的计算机网络技术（互联网、广域网、局域网）均为串行通信。 世界性计算机通信使得地球越来越小。串行通信技术的普遍利用和深层研究开发，将给世界信息流带来革命性变化。 3 . 异步串行通信和同步串行通信 异步串行通信（以下简称为异步通信）所传输的数据格式（也称为串行帧）由 1 个起始位、7 个或8 个数据位、1 ～2 个停止位（含 1 .5 个停止位）和 1 个校验位组成。起始位约定为0 ，空闲位约定为1 。在异步通信方式中，接收器和发送器有各自的时钟，它们的工作是非同步的。 异步通信的实质是指通信双方采用独立的时钟，每个数据均以起始位开始，停止位结束，起始位触发甲乙双方同步时钟。每个异步串行帧中的1 位彼...
