74hc573完整中文资料

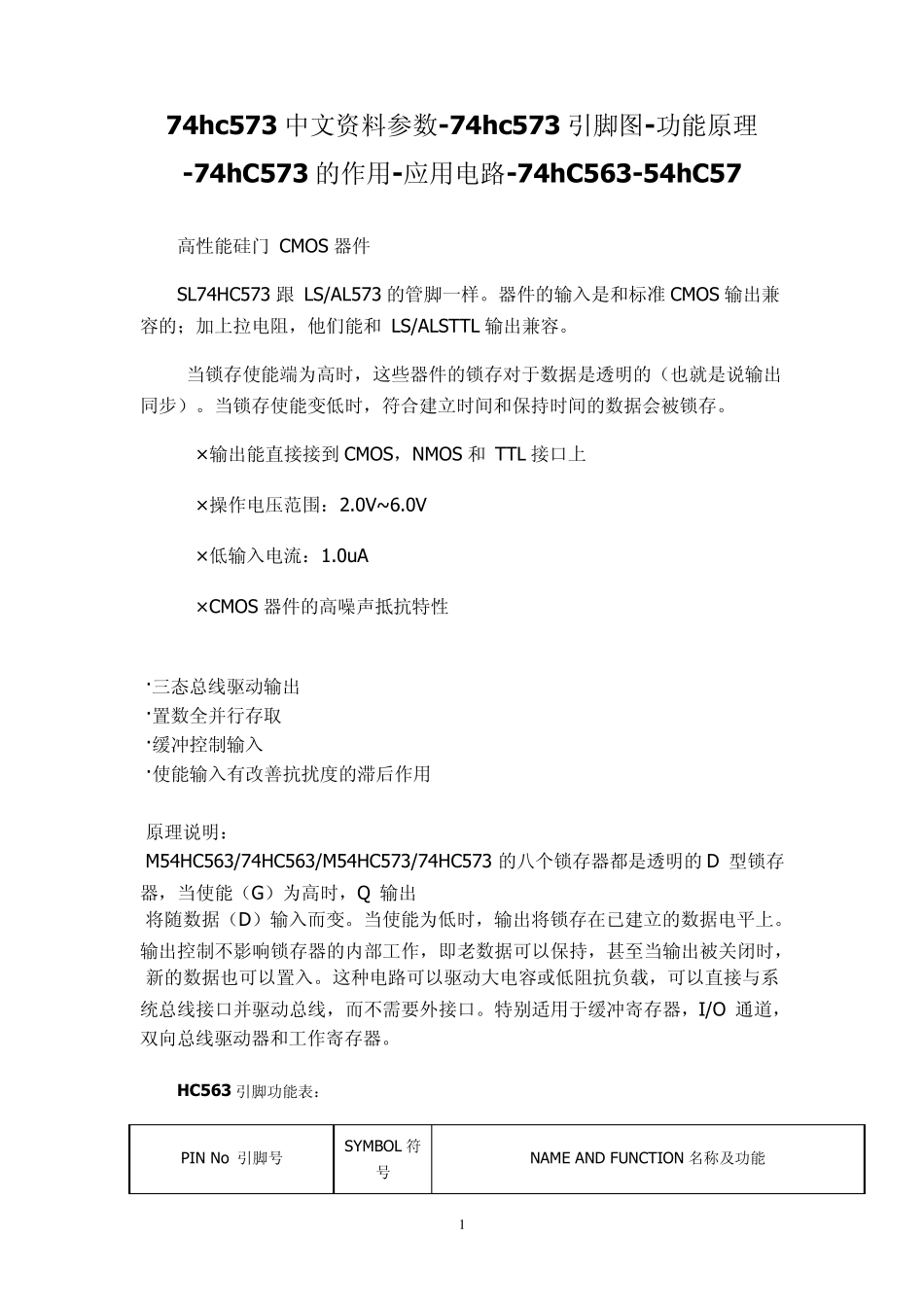

74hc573完整中文资料_第1页
1/8

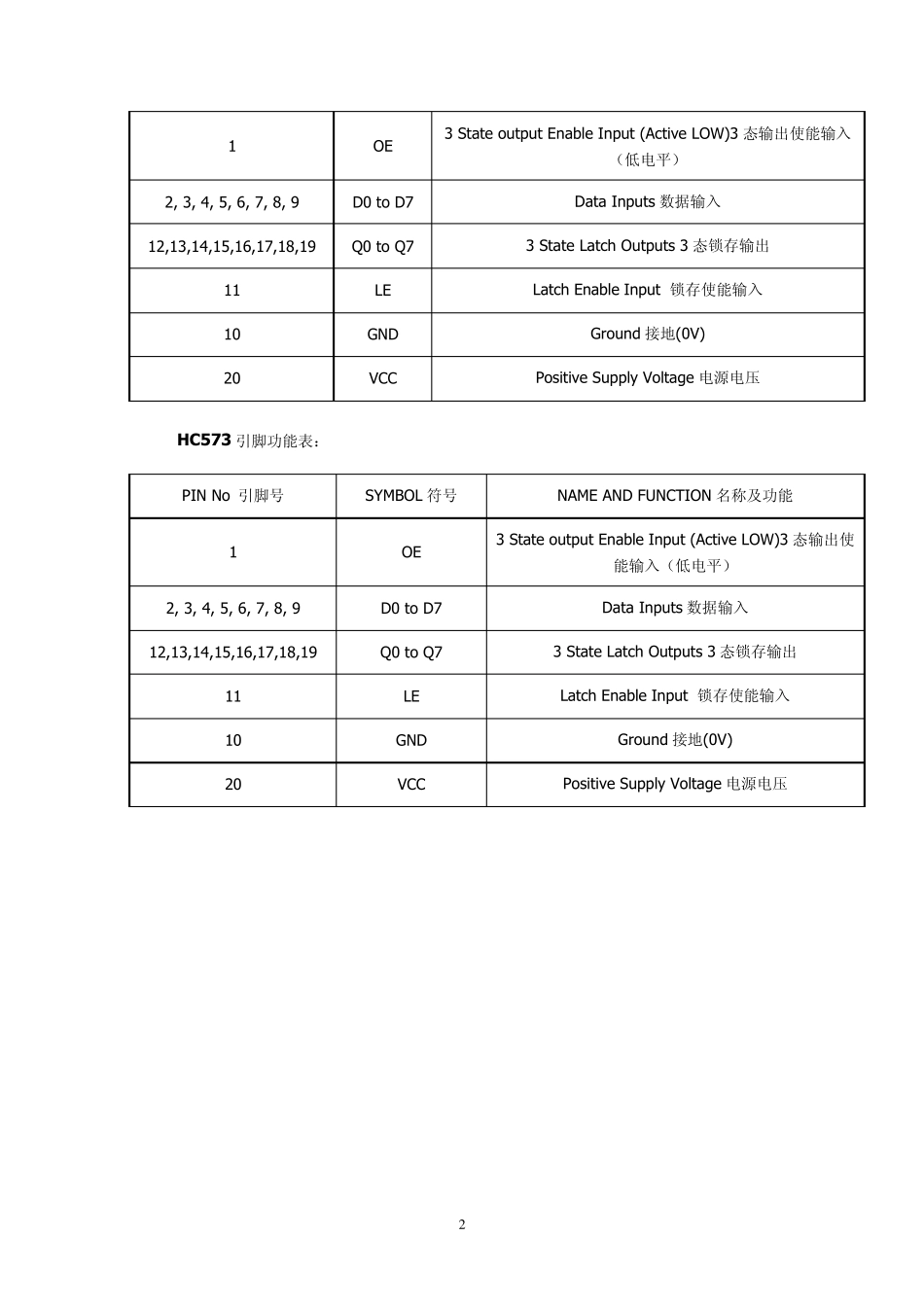

74hc573完整中文资料_第2页
2/8
74hc573完整中文资料_第3页
3/8
1 74hc573 中文资料参数-74hc573 引脚图-功能原理-74hC573 的作用-应用电路-74hC563-54hC57 高性能硅门 CMOS 器件 SL74HC573 跟 LS/AL573 的管脚一样。器件的输入是和标准 CMOS 输出兼容的;加上拉电阻,他们能和 LS/ALSTTL 输出兼容。 当锁存使能端为高时,这些器件的锁存对于数据是透明的(也就是说输出同步)。当锁存使能变低时,符合建立时间和保持时间的数据会被锁存。 ×输出能直接接到 CMOS,NMOS 和 TTL 接口上 ×操作电压范围:2.0V~6.0V ×低输入电流:1.0uA ×CMOS 器件的高噪声抵抗特性 ·三态总线驱动输出 ·置数全并行存取 ·缓冲控制输入 ·使能输入有改善抗扰度的滞后作用 原理说明: M54HC563/74HC563/M54HC573/74HC573 的八个锁存器都是透明的D 型锁存器,当使能(G)为高时,Q 输出 将随数据(D)输入而变。当使能为低时,输出将锁存在已建立的数据电平上。输出控制不影响锁存器的内部工作,即老数据可以保持,甚至当输出被关闭时, 新的数据也可以置入。这种电路可以驱动大电容或低阻抗负载,可以直接与系统总线接口并驱动总线,而不需要外接口。特别适用于缓冲寄存器,I/O 通道,双向总线驱动器和工作寄存器。 HC563 引脚功能表: PIN No 引脚号 SYMBOL 符号 NAME AND FUNCTION 名称及功能 2 1 OE 3 State output Enable Input (Active LOW)3 态输出使能输入(低电平) 2, 3, 4, 5, 6, 7, 8, 9 D0 to D7 Data Inputs 数据输入 12,13,14,15,16,17,18,19 Q0 to Q7 3 State Latch Outputs 3 态锁存输出 11 LE Latch Enable Input 锁存使能输入 10 GND Ground 接地(0V) 20 VCC Positive Supply Voltage 电源电压 HC573 引脚功能表: PIN No 引脚号 SYMBOL 符号 NAME AND FUNCTION 名称及功能 1 OE 3 State output Enable Input (Active LOW)3 态输出使能输入(低电平) 2, 3, 4, 5, 6, 7, 8, 9 D0 to D7 Data Inputs 数据输入 12,13,14,15,16,17,18,19 Q0 to Q7 3 State Latch Outputs 3 态锁存输出 11 LE Latch Enable Input 锁存使能输入 10 GND Ground 接地(0V) 20 VCC Positive Supply Voltage 电源电压 3 图1 HC573 引脚图 图2 HC573 国际电工委员会逻辑符号 图3 HC563 引脚图 图4 HC563 国际电工委员会逻辑符号 4 图5 HC563 逻辑图 ...
