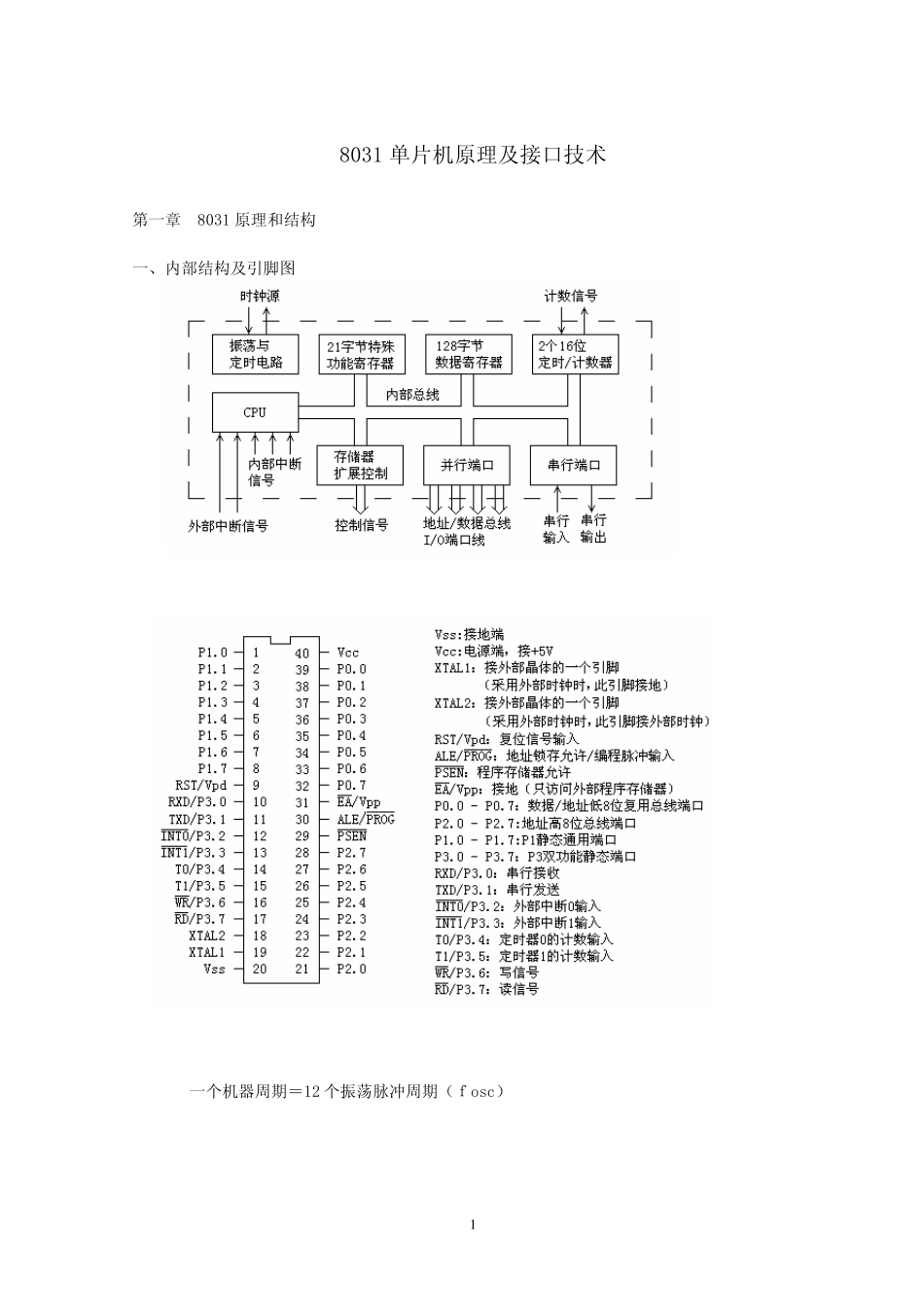

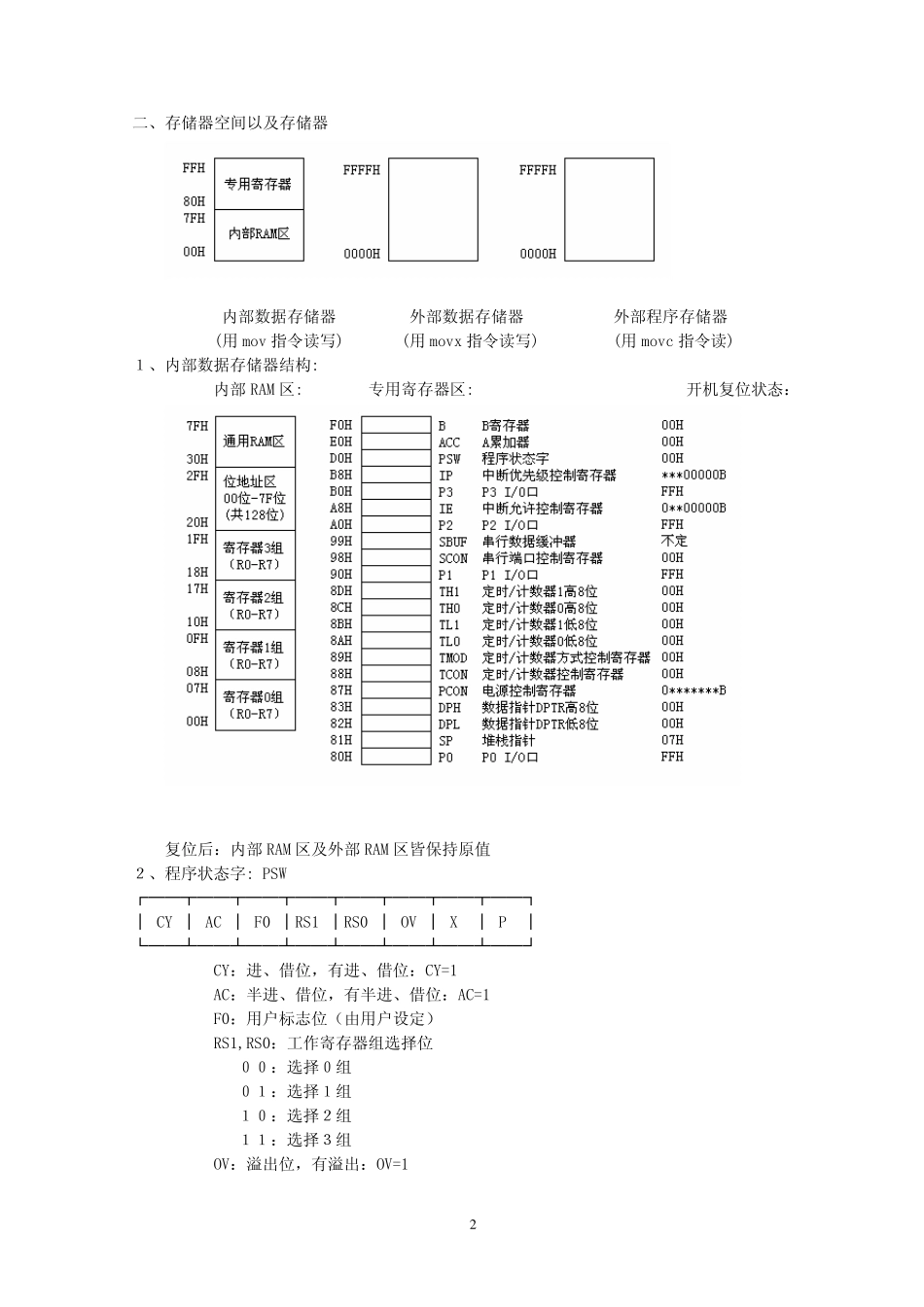

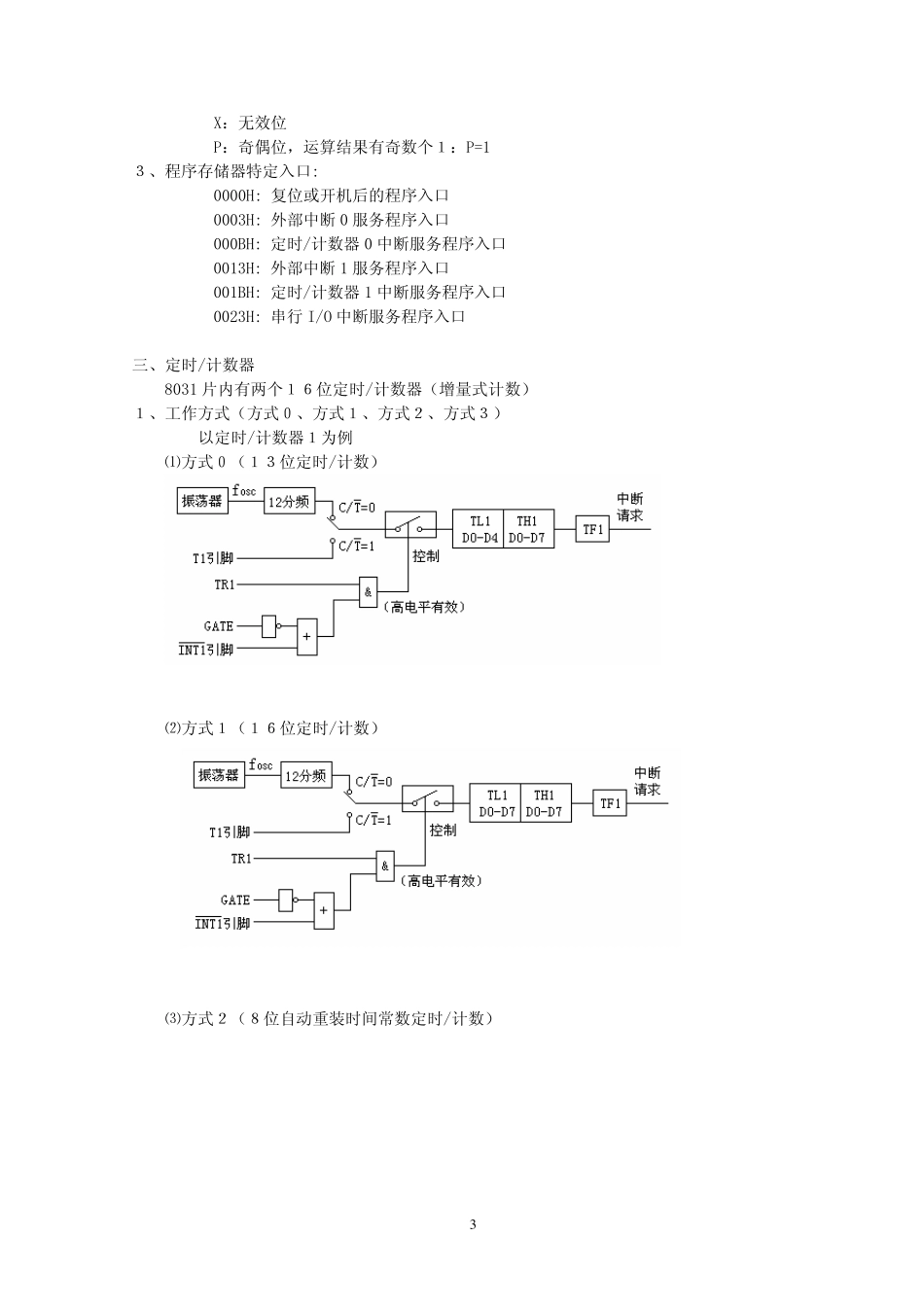

1 8031 单片机原理及接口技术 第一章 8031 原理和结构 一、内部结构及引脚图 一个机器周期＝12 个振荡脉冲周期（ｆosc） 2 二、存储器空间以及存储器 内部数据存储器 外部数据存储器 外部程序存储器 (用mov 指令读写) (用movx 指令读写) (用movc 指令读) １、内部数据存储器结构: 内部RAM 区: 专用寄存器区: 开机复位状态： 复位后：内部RAM 区及外部RAM 区皆保持原值 ２、程序状态字: PSW ┌──┬──┬──┬──┬──┬──┬──┬──┐ │ CY │ AC │ F0 │RS1 │RS0 │ OV │ X │ P │ └──┴──┴──┴──┴──┴──┴──┴──┘ CY：进、借位，有进、借位：CY=1 AC：半进、借位，有半进、借位：AC=1 F0：用户标志位（由用户设定） RS1,RS0：工作寄存器组选择位 ００：选择０组 ０１：选择１组 １０：选择２组 １１：选择３组 OV：溢出位，有溢出：OV=1 3 X：无效位 P：奇偶位，运算结果有奇数个１：P=1 ３、程序存储器特定入口: 0000H: 复位或开机后的程序入口 0003H: 外部中断0 服务程序入口 000BH: 定时/计数器0 中断服务程序入口 0013H: 外部中断1 服务程序入口 001BH: 定时/计数器1 中断服务程序入口 0023H: 串行I/O 中断服务程序入口 三、定时/计数器 8031 片内有两个１６位定时/计数器（增量式计数） １、工作方式（方式０、方式１、方式２、方式３） 以定时/计数器１为例 ⑴方式０（１３位定时/计数） ⑵方式１（１６位定时/计数） ⑶方式２（８位自动重装时间常数定时/计数） 4 ⑷方式３（仅适用于定时/计数器０） TL0 用于８位定时/计数 TH0 只用于８位定时 ２、控制寄存器 ⑴定时/计数器方式控制寄存器：TMOD ├──── T1 ────┼──── T0 ────┤ ├──┬──┬──┬──┼──┬──┬──┬──┤ │GATE│C/T │ M1 │ M0 │GATE│C/T │ M1 │ M0 │ └──┴──┴──┴──┴──┴──┴──┴──┘ GATE: 门控位，１：打开，０：关闭 C/T: 工作状态选择，１：计数状态，０：定时状态 M1,M0:工作方式选择 00 方式０ 01 方式１ 10 方式２ 11 方式３ ⑵定时/计数器控制寄存器：TCON ┌──┬──┬──┬──┬──┬──┬──┬──┐ │ TF1│ TR1│ TF0│ TR0│ IE1│ IT1│ IE0│ IT0│ └──┴──┴──┴──┴──┴──┴──┴──┘...
