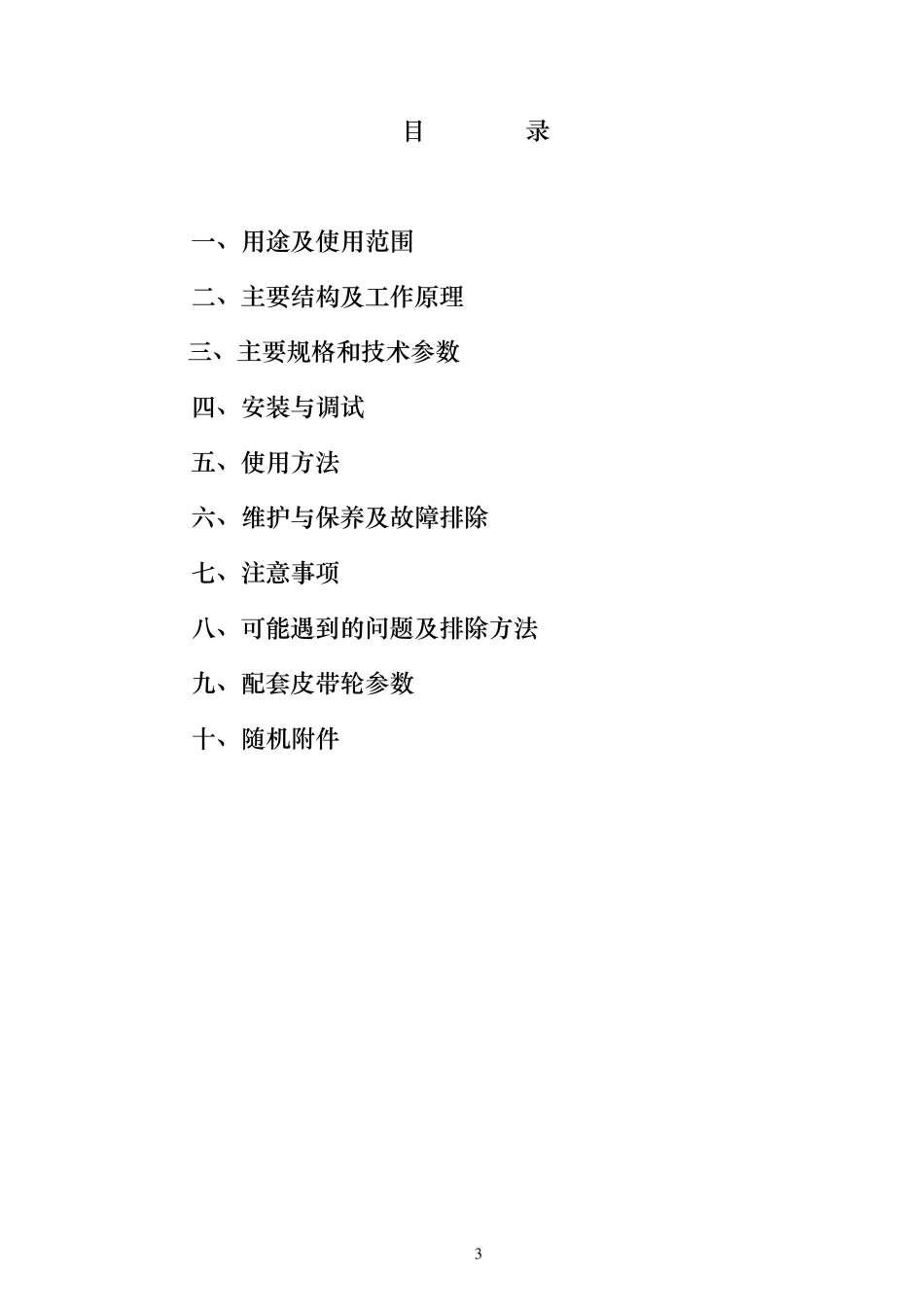

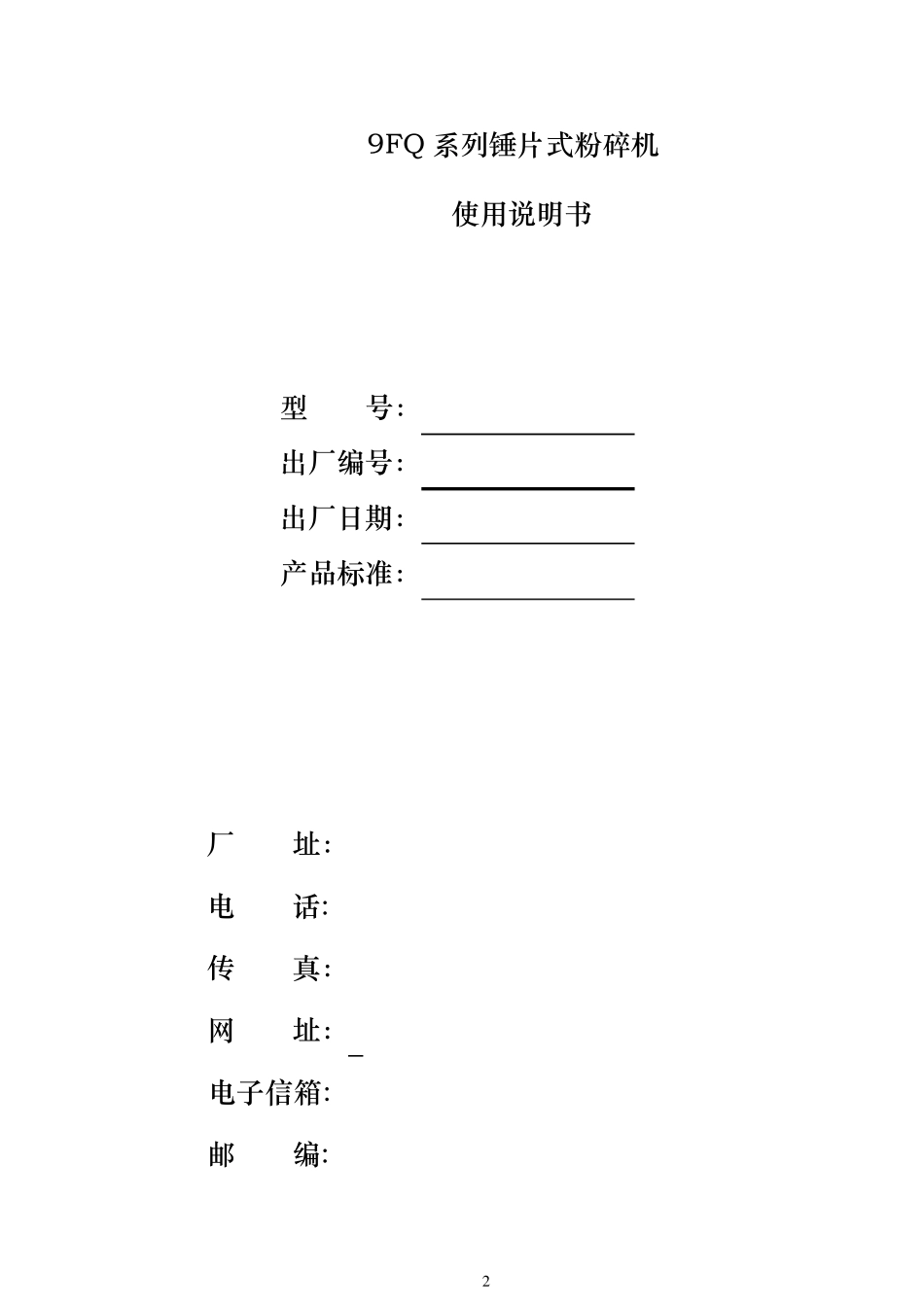

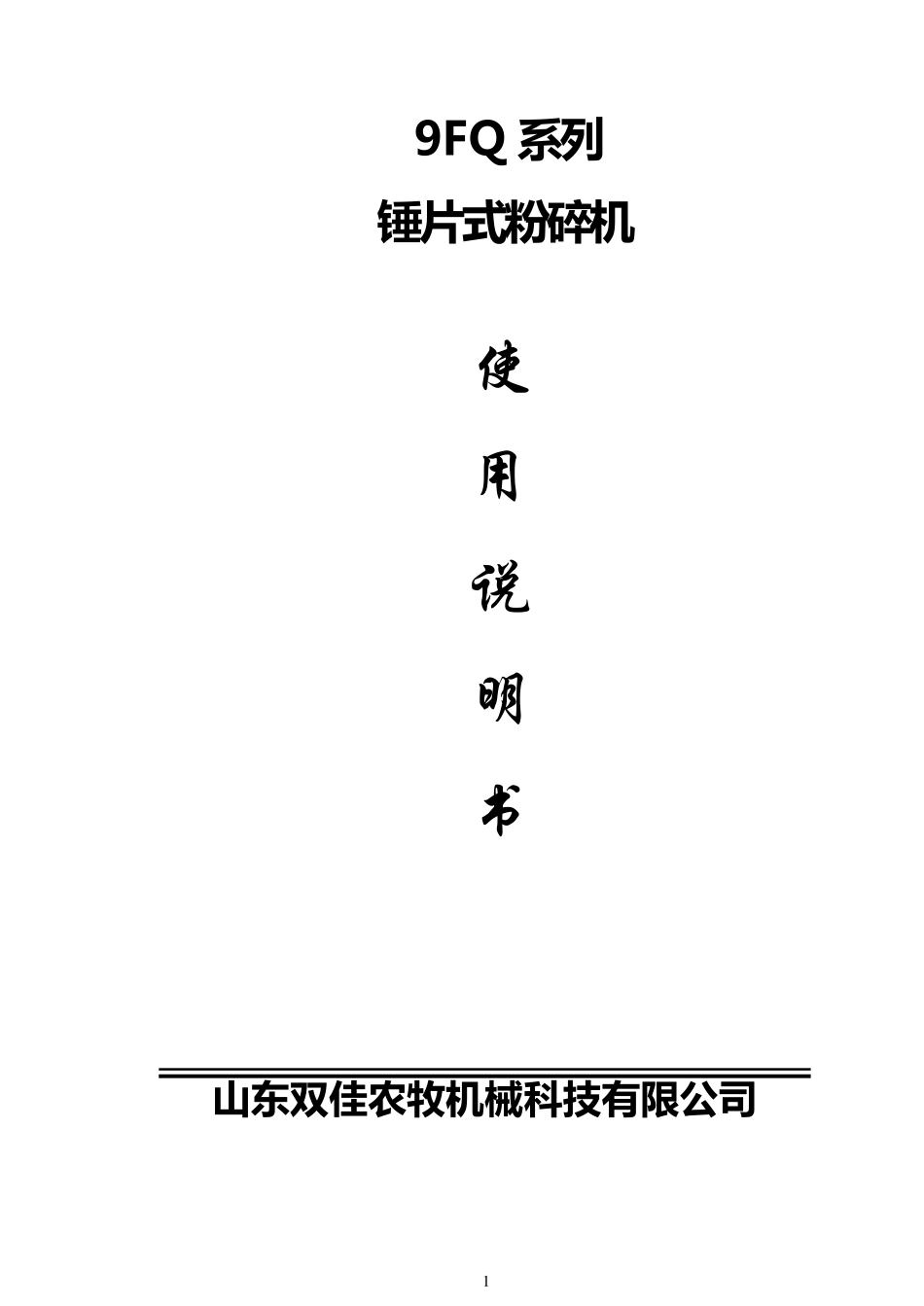

1 9FQ 系 列 锤 片 式 粉 碎 机 使 用 说 明 书 山 东双佳农牧机 械科技有限公司 2 9FQ 系 列 锤 片 式 粉 碎 机 使 用 说 明 书 型 号 ： 出 厂 编 号 ： 出 厂 日 期 ： 产 品 标 准 ： 厂 址 ： 电 话 : 传 真 ： 网 址 ： 电 子 信 箱 : 邮 编 : 3 目 录 一 、 用 途 及 使 用 范 围 二 、 主 要 结 构 及 工 作 原 理 三 、 主 要 规 格 和 技 术 参 数 四 、 安 装 与 调 试 五 、 使 用 方 法 六 、 维 护 与 保 养 及 故 障 排 除 七 、 注 意 事 项 八 、 可 能 遇 到 的 问 题 及 排 除 方 法 九 、 配 套 皮 带 轮 参 数 十 、 随 机 附 件 4 一、用途及适用范围 1、9FQ 系列锤片式粉碎机是通过消化吸收国内外先进技术，在多年生产饲料粉碎机的基础上严格设计、制造的新型饮料加工机械。该机具有生产效率高、能耗低、使用方便、安全可靠、适应性强等显著优越性，也可广泛用于农牧、渔业的精饲料加工和各种秸蔓粗饲料，同时适用与各淀粉工厂、城乡养猪、养鸡场及饲料专业户粉碎各种粗、细原料如薯干、玉米、豆饼、高粱、大豆和贝壳类及茎杆类。该机是发酵、饲料、淀粉、食品、化工加工行业理想的原料粉碎设备。 2、产品型号的组成及意义 二、主要结构及工作原理 本机有进料斗、上下机壳、转子、风机等零部件组成（见结构示意图），各种物料通过料斗进入粉碎室后，受 到 高速 旋 转的锤片打 击 而 粉碎，在气流 或 吸风器 的带 动 下，沿 着 转子外沿 连 续 不 断 地 受 到 锤片或 齿 板 、筛 片的打 击 、碰 撞 迅 速 粉碎，成为 颗 粒 粉状 型，受 离 心 力 作用通过筛 片孔 输 送 到集 料袋 内或 集 料室、仓 内，物料流 程 为 ： 原料 粉碎室内粉碎 5 筛片 风机 收集 成品 结构示意图： 该机由底座、转子、操作门、粉碎室、进料导向机构等组成。 1、底座：采用整体钢板结构、轴承座面进行一体刨加工，保证转子安装的平稳性、可靠性。 2、转子：采用多刀片排列组合形式，充分提高原料粉碎后的过筛能力，增加粉碎机的处理量。转子安装前进行严格的动平衡校核。 3、粉碎室：粉碎室由箱板、齿板、筛片组成。 原料由进料口喂入送入粉碎室，在高速旋转的锤片打击下，从而形成原料在锤片-...
