A12+(E)使用说明书(1.02版)VIP专享

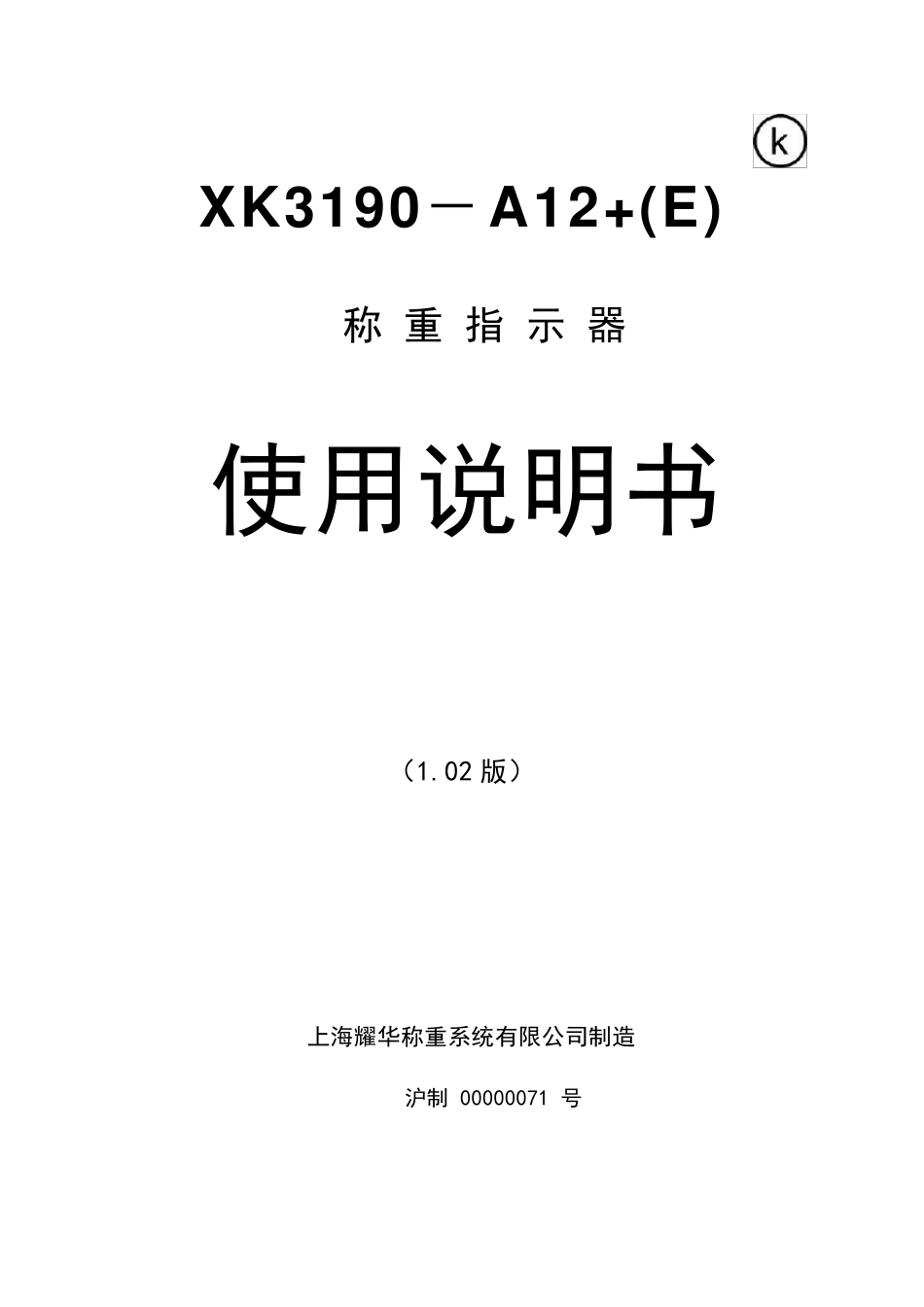

XK3190－A12+(E) 称 重 指 示 器 使 用 说 明 书 （1.02 版） 上海耀华称重系统有限公司制造 沪制 00000071 号 X K 3 1 9 0－ A12+(E) 1 目 录 第一章 主要参数 2 第二章 外观与连接 3 一. 仪表显示与键盘功能示意图 二. 键盘功能 三. 传感器和仪表的联接 四. 大屏幕与仪表的联接 五. 串行通讯接口与仪表的联接 第三章 仪表标定 6 一．通用标定方法 二．快速标定方法 第四章 操作说明 8 一. 开机及开机自动置零 二. 手动置零 (半自动置零) 三. 除皮功能 四. 计数功能 五. 用户功能设置 六. 大屏幕与仪表的连接、使用 七．串行通信接口 第五章 维护保养及注意事项 1 0 第六章 信息提示 1 1 亲爱的用户： 在使用仪表前，敬请仔细阅读说明书! X K 3 1 9 0－A12+(E) 2 第一章 主要参数 1. 型号： XK3190－A12+(E) 称重指示器 2. 准确度： 3 级,n=3000 3. 采样速度： 10 次/秒 4. 传感器灵敏度范围： 1.5～3mV / V 5. 分度值： 1/2/5/10/20/50 可选 6. 显示： 6 位LCD / LED，6 个状态指示 7. 大屏幕显示接口（可选）： 采用串行输出方式，电流环信号,传输距离≤2000 米 8. 通讯接口（可选）： RS232C；波特率1200/2400/4800/9600 可选 9. 使用电源： 免维护铅酸蓄电池 DC6V/4AH 10. 使用温度： 0～40℃ 11. 储运温度： -25～55℃ 12. 湿度： ≤85%RH 仪表特色： 1. 高精度A/D 转换，可读性达 1/30000; 2. 调用内码显示方便，替代感量砝码观察及分析允差； 3. 特殊的软件技术，增强系统的抗振动能力； 4. 数字滤波的速度、幅度以及稳定的时间可设置； 5. 称重计数功能（单件重量有断电保护）； 6. 多种背光模式可选； 7. 选配RS232 通讯口，波特率可选，通讯方式可选； 8. 选配20mA 电流环大屏幕通讯口； 9. 可定制非标改制型品种（可根据客户需求定制） （1） 带kg/lb 转换功能的改制型； （2） 畜牧秤专用改制型； （3） 带2 个定值输出（TTL）功能的改制型； （4） 带峰值保持 的改制型； X K 3 1 9 0－A12+(E) 3 第二章 外观与连接 一. 仪表显示和键盘功能示意图: （图 2 -1 ） 仪表机壳示意图 # 功能 * 除皮 置零 开/关 （A12+E 无此键） （图 2 -2 ） 仪表键盘示意图 X K 3 1 9 0－A12+(E) 4 二. 键盘功能 1 . 【 # 】: ...
