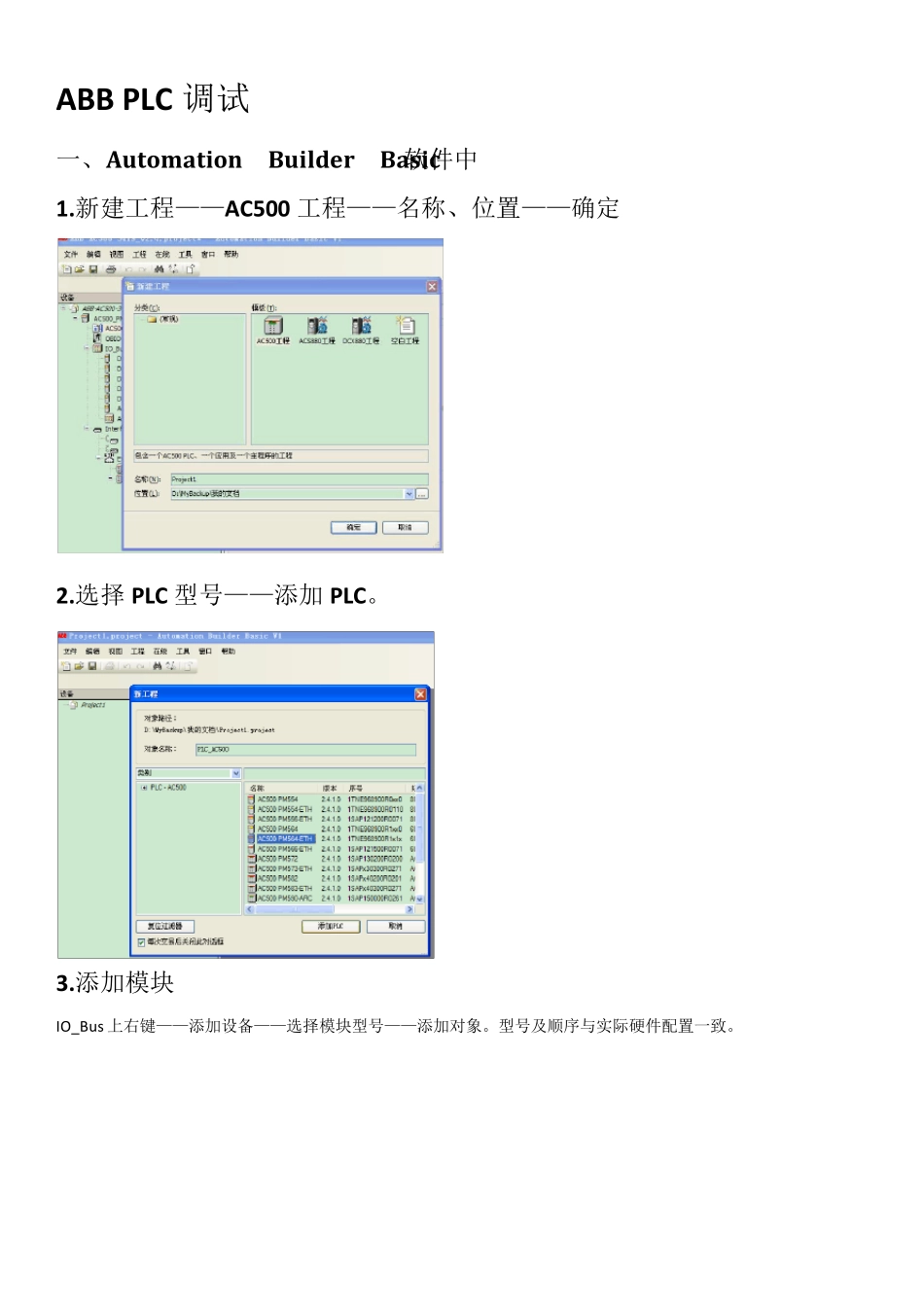

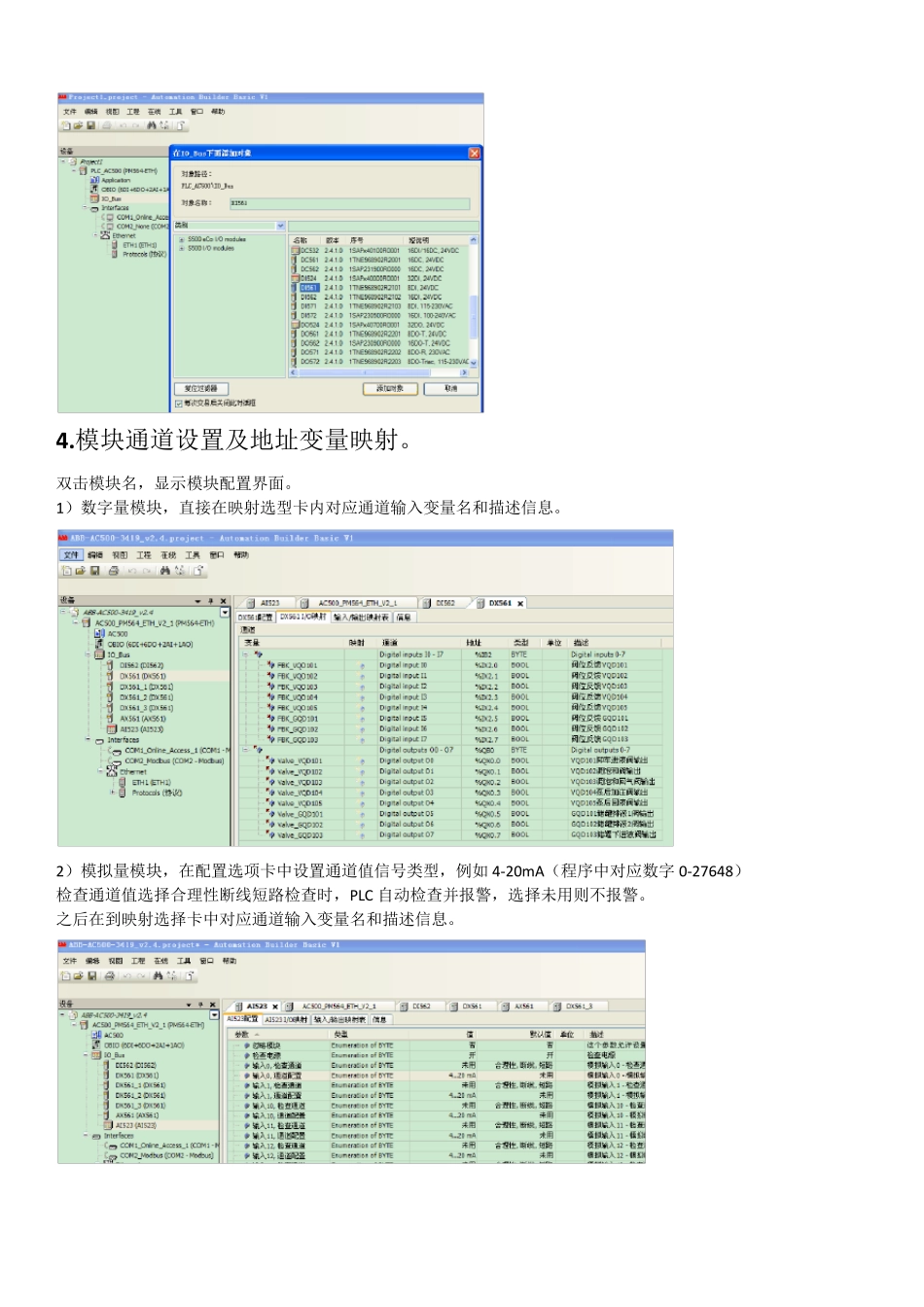

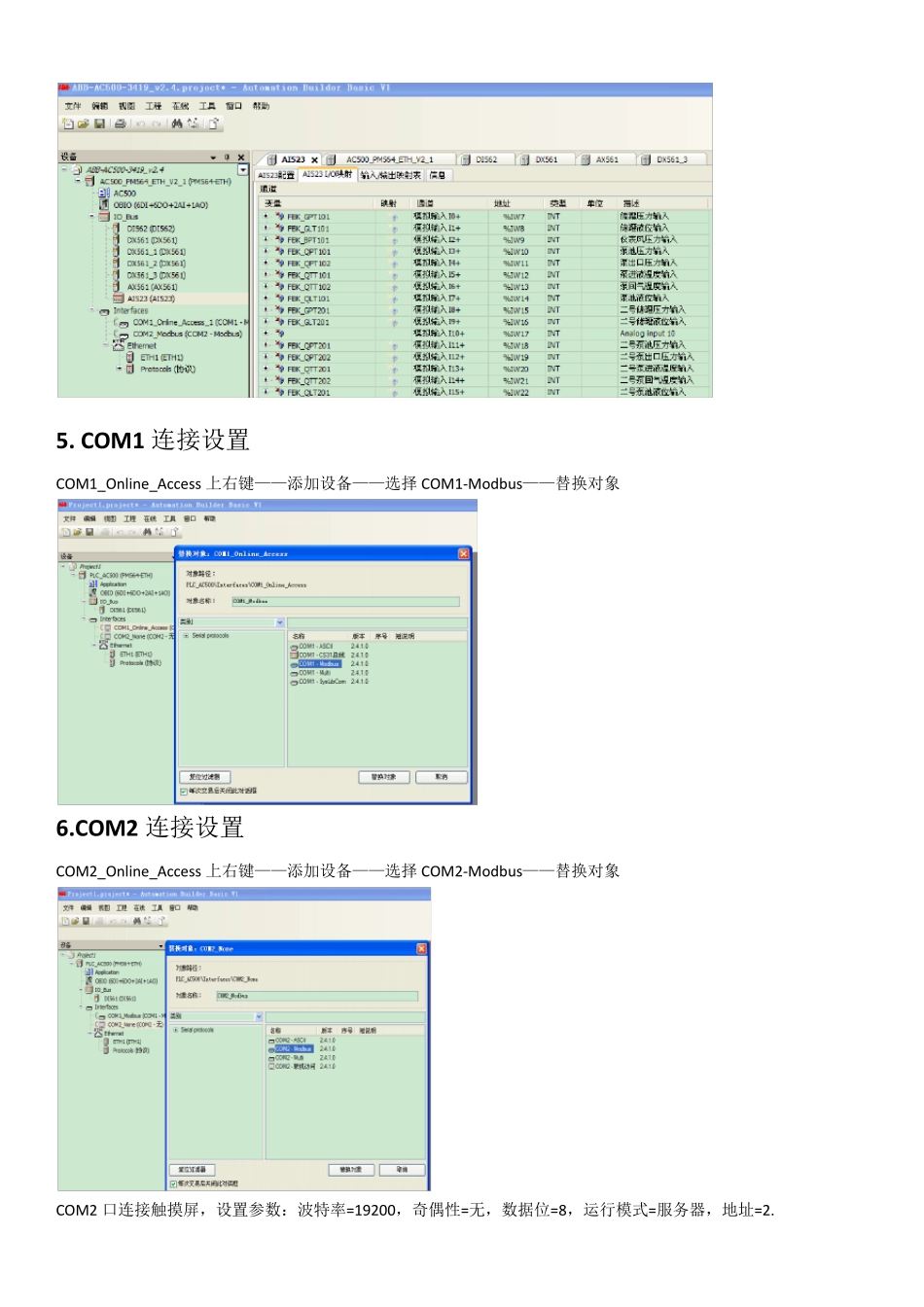

ABB PLC 调试 一、Au tomation Bu ilder Basic软件中 1.新建工程——AC500 工程——名称、位置——确定 2.选择 PLC 型号——添加 PLC。 3.添加模块 IO_Bus 上右键——添加设备——选择模块型号——添加对象。型号及顺序与实际硬件配置一致。 4 .模块通道设置及地址变量映射。 双击模块名，显示模块配置界面。 1）数字量模块，直接在映射选型卡内对应通道输入变量名和描述信息。 2）模拟量模块，在配置选项卡中设置通道值信号类型，例如 4-20m A（程序中对应数字 0-27648） 检查通道值选择合理性断线短路检查时，PLC 自动检查并报警，选择未用则不报警。 之后在到映射选择卡中对应通道输入变量名和描述信息。 5. COM1 连接设置 COM1_Online_Access 上右键——添加设备——选择 COM1-Modbus——替换对象 6.COM2 连接设置 COM2_Online_Access 上右键——添加设备——选择 COM2-Modbus——替换对象 COM2 口连接触摸屏，设置参数：波特率=19200，奇偶性=无，数据位=8，运行模式=服务器，地址=2. 7. 以太网连接设置 ETH1 上右键——不选择强制 IP 设置，点击 蓝字“IP 配置”——Scan——如果已经通过网线连接了 PLC，可以扫描出 PLC 设备和 IP 地址，一般为 192.168.0.10. 设置编程 PC 的 IP 地址与 PLCIP 地址在同一段内。网关不需要设。 8.PLC 故障诊断。 联机状态，双击 CPU 型号，出现诊断信息表。 二、编程界面 CoDesys 1. Au tomation Bu ilder Basic 软件中 双击 CPU 下边蓝色纸业图标 AC500（或其他名字）进入 CoDesys 2. 新建程序。 在POUS 选项卡中，右击POUS 文件夹——添加对象——填写程序名，选择语言类型。 3.建立变量表。 1）资源选型卡中，全局变量文件夹下，IO_Bus 文件夹中显示硬件配置时已经输入的变量。 因为触摸屏中不能直接读出 PLC 输出模块的地址，所以通过一个 HMI_IOimageing 建立一组变量，将输出模块的地址转换成寄存器地址形式。 并在程序POUs 中建立一个程序HMI_IOimageing，将地址进行赋值转换。 2）建立程序变量。全局变量文件夹上右键——添加对象——输入变量表名称——确定。 双击变量表名——右侧窗口中输入变量名、地址、类型、注释等。 也可以在窗口中右键——以表格形式显示。 变量地址排列，同类型可以顺序分配地址，例如%MX0.2.1, %MX0.2.2; %MW0.100, %MW0.101;%MD0.100, %MD0.101. 其中第一个 ...
