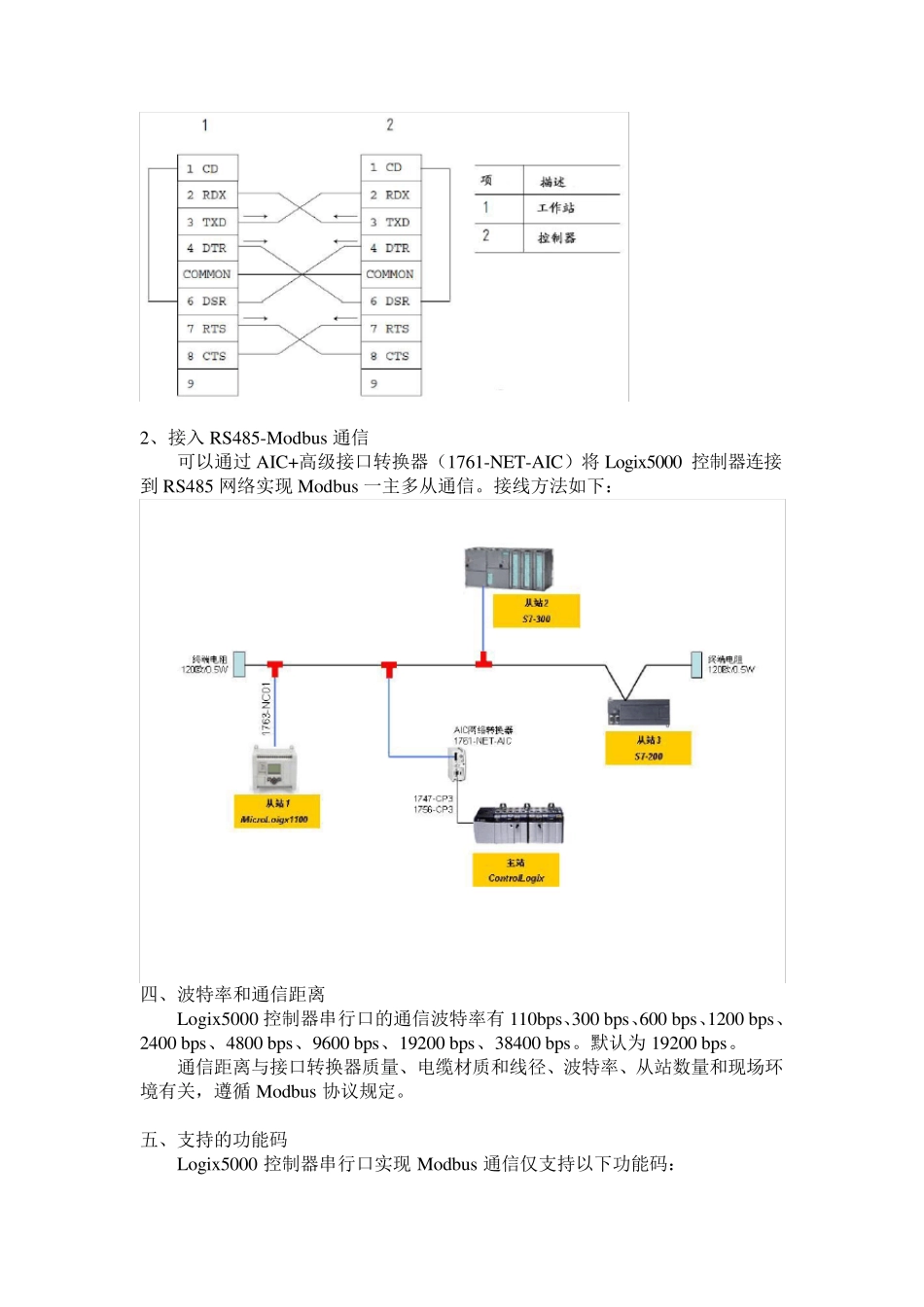

Logix5000 控制器Modbus RTU 主从通信 一、适用的控制器 Logix 5000 控制器通过自带的串行口可以实现Modbu s RTU 主从通信。这里提到的Logix 5000 控制器，包括： ·ControlLogix 控制器（1756） ·CompactLogix 控制器（1769） ·Flex Logix 控制器（1794） 当此串行口组态为用户模式实现Modbu s RTU 主从通信时，那么此端口不能再用于编程连接。 二、机械接口与功能特性 Logix 5000 控制器自带的串行口接口方式为常见的DB-9，RS232C，接口功能特性如下： 三、接线方式 1、接入 RS232-Modbu s 通信 当需要将 Logix 5000 控制器接入 RS232-Modbu s 实现点到点 Modbu s 通信，可以订购以下电缆实现Logix 5000 控制器与通信设备的连接： ·1747-CP3（用于 SLC 系列，使用后控制器盖无法关闭） ·1756-CP3（用于 Logix 5000 控制器） 这两种电缆都可以实现RS232C 连接，长度为 3 米。当然，你也可以自制通信电缆来实现Modbu s 通信，但长度限制为 15 米。接线方法如下： 2、接入 RS485-Modbus 通信 可以通过 AIC+高级接口转换器（1761-NET-AIC）将 Logix5000 控制器连接 到 RS485 网络实现 Modbus 一主多从通信。接线方法如下： 四、波特率和通信距离 Logix5000 控制器串行口的通信波特率有 110bps、300 bps、600 bps、1200 bps、2400 bps、4800 bps、9600 bps、19200 bps、38400 bps。默认为 19200 bps。 通信距离与接口转换器质量、电缆材质和线径、波特率、从站数量和现场环境有关，遵循 Modbus 协议规定。 五、支持的功能码 Logix5000 控制器串行口实现 Modbus 通信仅支持以下功能码： 六、需要准备的软件 ·RSLogix5000 V17（PLC 编程软件） ·RSLinx V2.54（PLC 通信软件） ·Modbu sMaster.ACD 例程（从 AB 官方网站下载） ·Modbu sSlav e.ACD 例程（从 AB 官方网站下载） 七、Modbu s RTU 主站通信 ModbusMaster.ACD 文件帮助你使用 Logix5000 控制器作为 Modbus 主站，ACD文件包括： ·11 个控制器标签 ·1 个周期性任务 ·2 个用户自定义数据类型 使用 Logix5000 控制器作为 Modbu s 主站，你必须完成下面的步骤： 1 、从 Modbu sMaster.ACD 文 件中 复 制 用 户 自 定 义 数 据 类 型 到 你 的RSLogix 5000 工程。 2、从 Modbu sMaster.ACD 文件中复制控制器标签到你...
