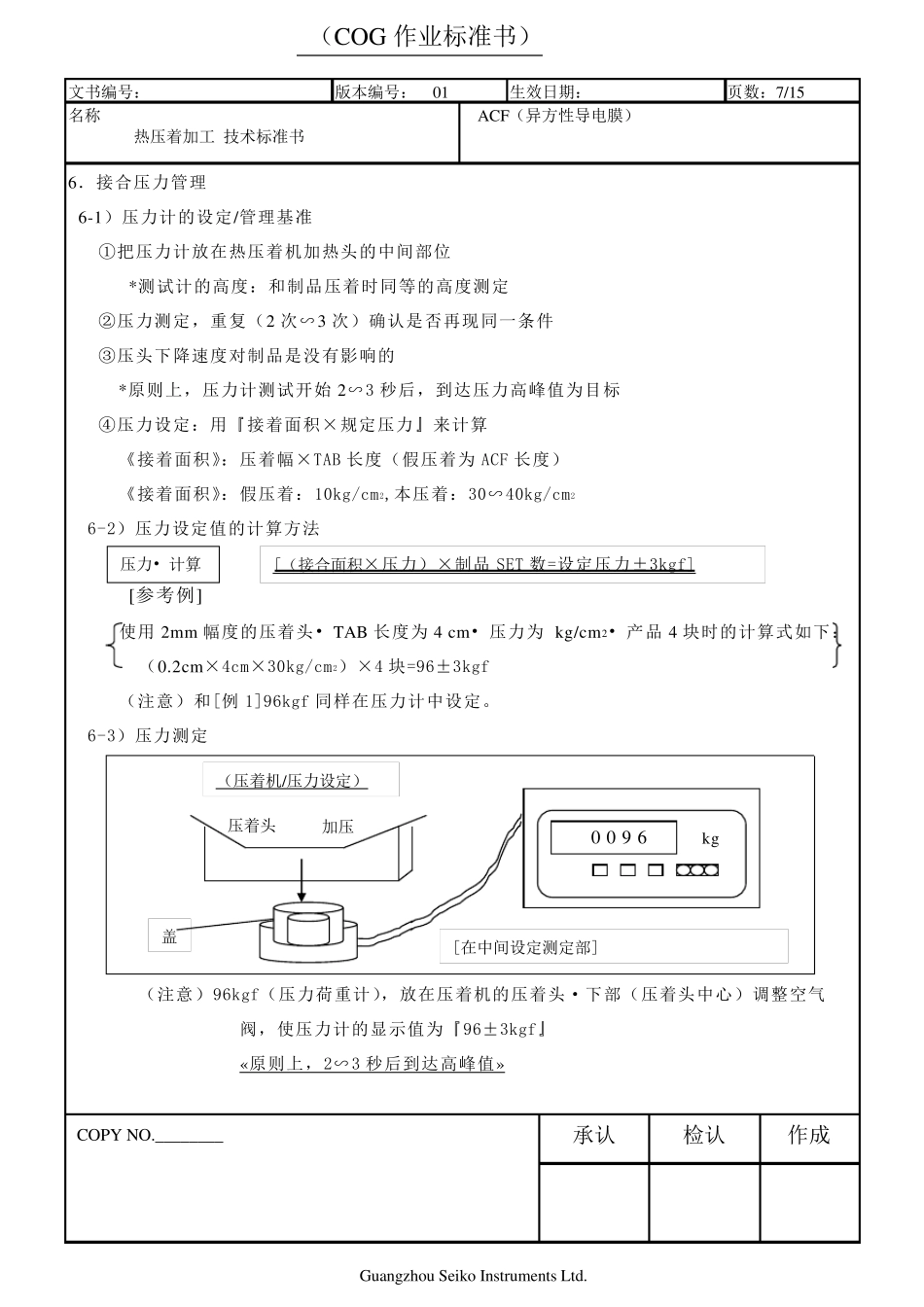

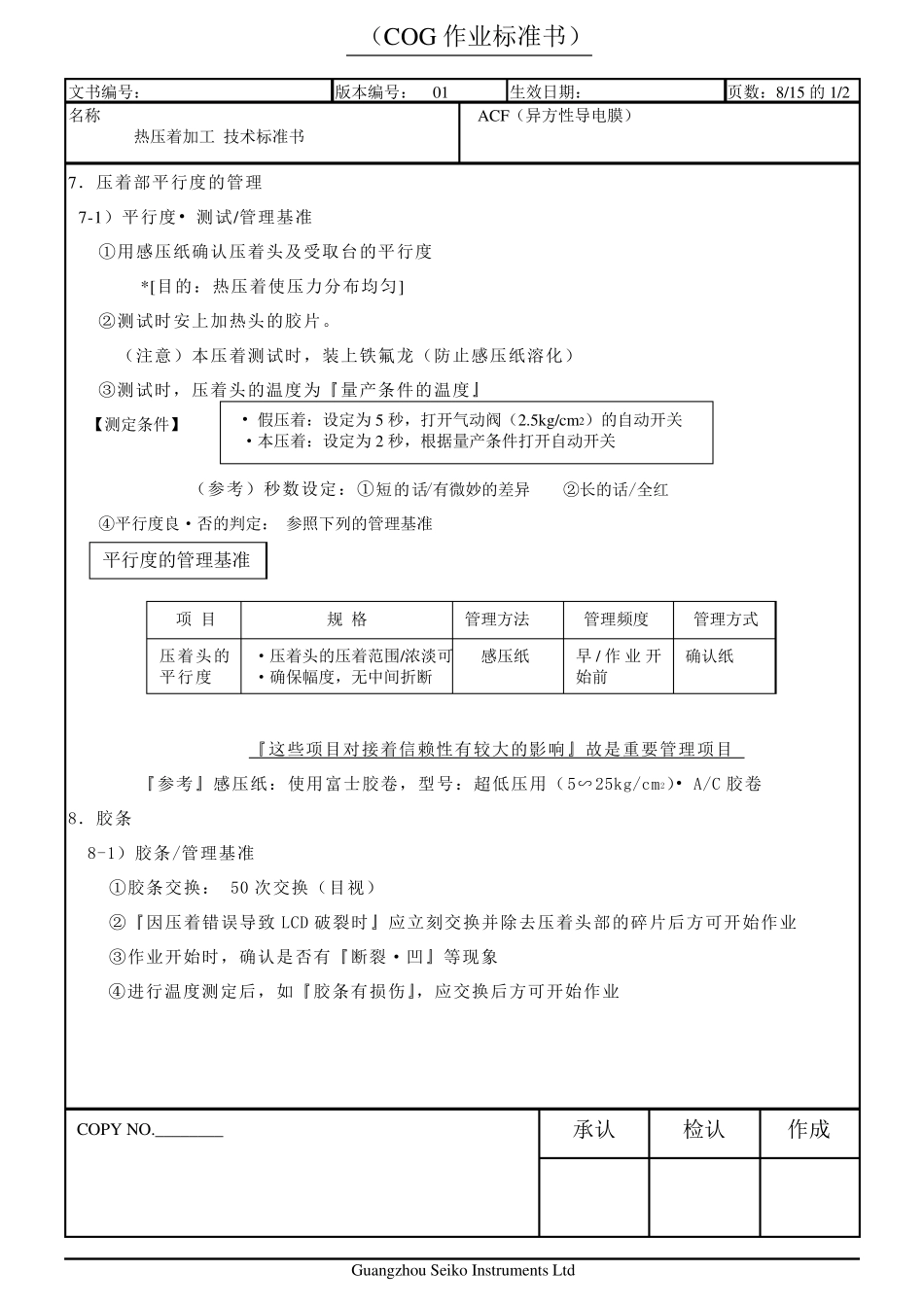

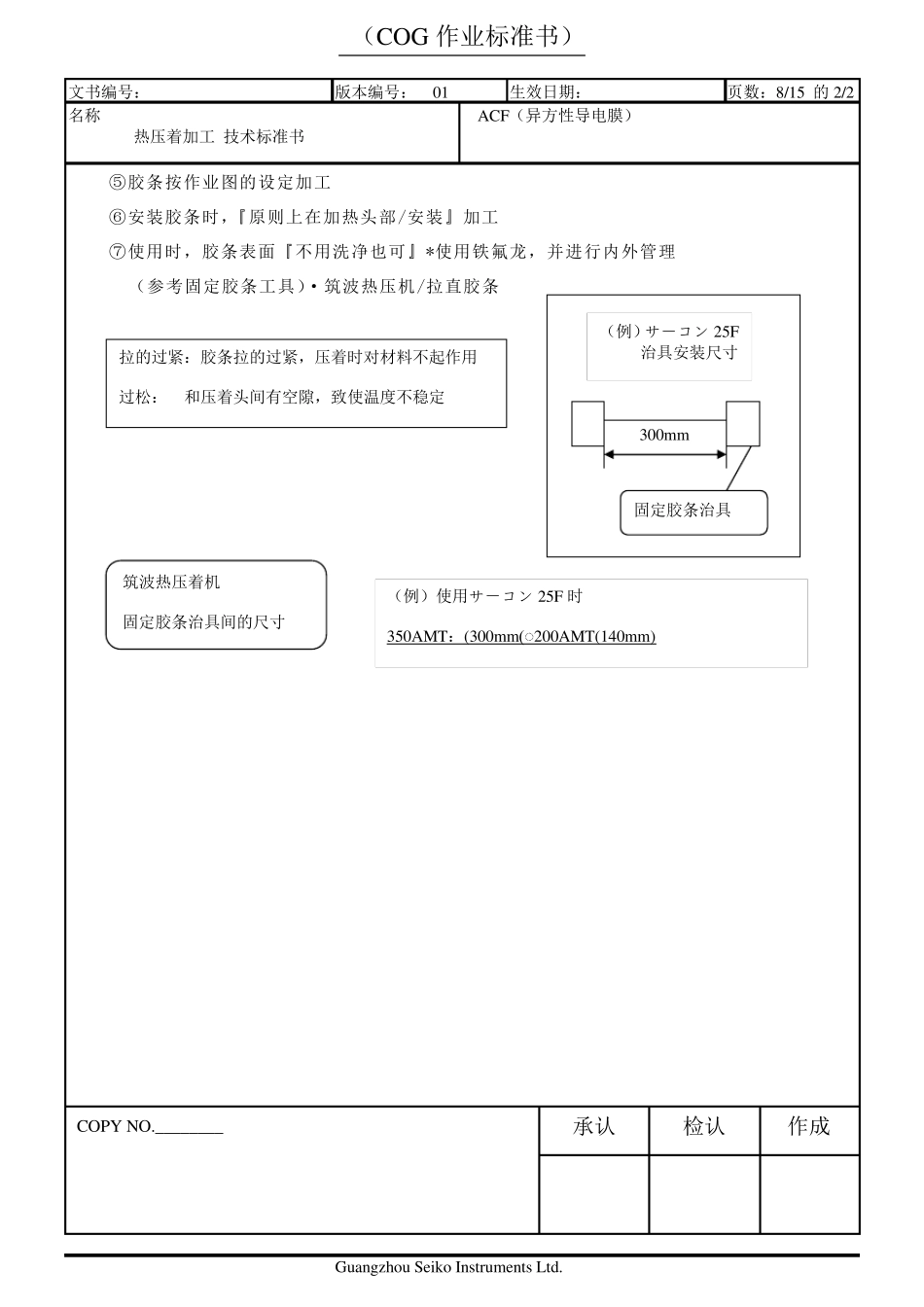

（COG 作业标准书） 文书编号： 版本编号： 01 生效日期： 页数：7/15 名称 热压着加工 技术标准书 ACF（异方性导电膜） 6．接合压力管理 6-1）压力计的设定/管理基准 ①把压力计放在热压着机加热头的中间部位 *测试计的高度：和制品压着时同等的高度测定 ②压力测定，重复（2 次∽3 次）确认是否再现同一条件 ③压头下降速度对制品是没有影响的 *原则上，压力计测试开始2∽3 秒后，到达压力高峰值为目标 ④压力设定：用『接着面积×规定压力』来计算 《接着面积》：压着幅×TAB 长度（假压着为ACF 长度） 《接着面积》：假压着：10kg/cm2,本压着：30∽40kg/cm2 6-2）压力设定值的计算方法 [参考例] 使用2mm 幅度的压着头• TAB 长度为4 cm• 压力为 kg/cm2• 产品4 块时的计算式如下： （0.2cm×4cm×30kg/cm2）×4 块=96±3kgf （注意）和[例1]96kgf 同样在压力计中设定。 6-3）压力测定 （注意）96kgf（压力荷重计），放在压着机的压着头·下部（压着头中心）调整空气 阀，使压力计的显示值为『96±3kgf』 «原则上，2∽3 秒后到达高峰值» COPY NO.________ 承认 检认 作成 Guangzhou Seiko Instruments Ltd. 压力• 计算 [（接合面积×压力）×制品SET 数=设定压力±3kgf] 盖 0 0 9 6 kg [在中间设定测定部] （压着机/压力设定） 压着头 加压 （COG 作业标准书） 文书编号： 版本编号： 01 生效日期： 页数：8/15 的1/2 名称 热压着加工 技术标准书 ACF（异方性导电膜） 7．压着部平行度的管理 7-1）平行度• 测试/管理基准 ①用感压纸确认压着头及受取台的平行度 *[目的：热压着使压力分布均匀] ②测试时安上加热头的胶片。 （注意）本压着测试时，装上铁氟龙（防止感压纸溶化） ③测试时，压着头的温度为『量产条件的温度』 （参考）秒数设定：①短的话/有微妙的差异 ②长的话/全红 ④平行度良·否的判定： 参照下列的管理基准 『这些项目对接着信赖性有较大的影响』故是重要管理项目 『参考』感压纸：使用富士胶卷，型号：超低压用（5∽25kg/cm2）• A/C 胶卷 8．胶条 8-1）胶条/管理基准 ①胶条交换： 50 次交换（目视） ②『因压着错误导致LCD 破裂时』应立刻交换并除去压着头部的碎片后方可开始作业 ③作业开始时，确认是否有『断裂·凹』等现象 ④进 行温度测定后，如 『胶条有损 伤 』，应交换后方可开始作业 COPY ...
