ACS510变频器SPFC宏一拖三循环泵控制调试及图纸VIP专享

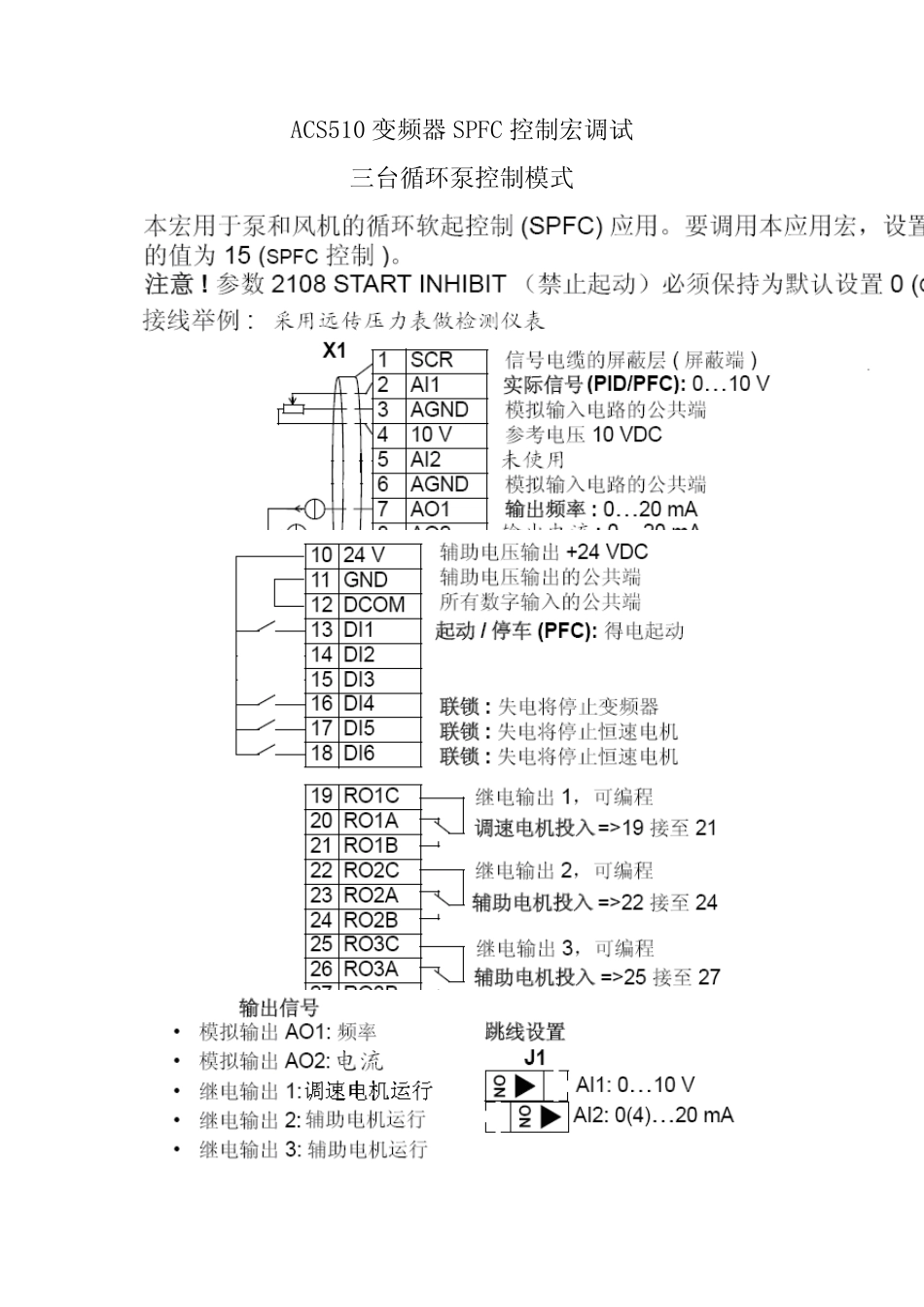

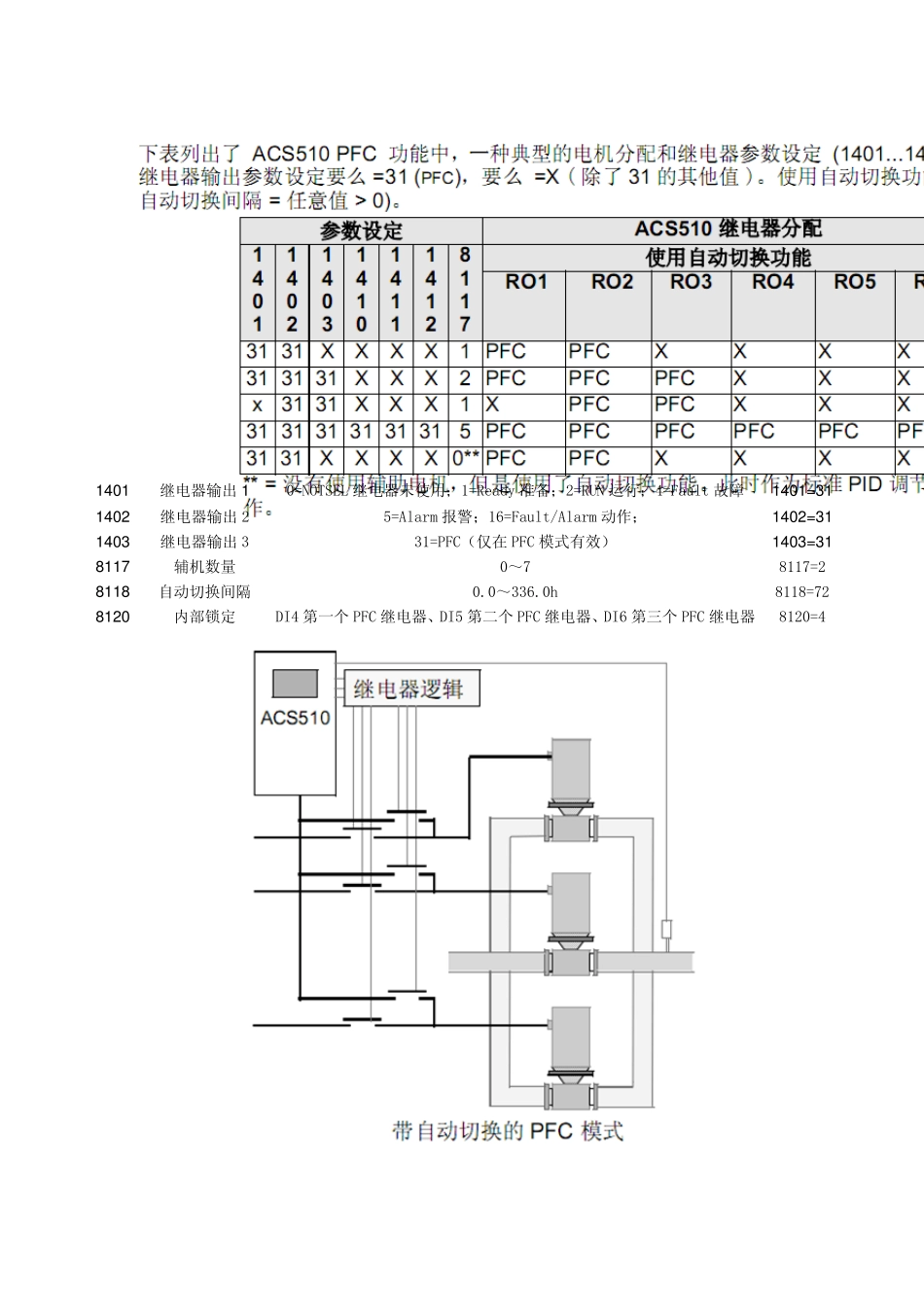

ACS510 变频器SPFC 控制宏调试 三台循环泵控制模式 1401 继电器输出1 0=NOTSEL 继电器未使用；1=Ready 准备；2=RUN 运行；4=Fault 故障 1401=311402 继电器输出2 5=Alarm 报警；16=Fault/Alarm 动作； 1402=311403 继电器输出3 31=PFC（仅在PFC 模式有效） 1403=318117 辅机数量 0～7 8117=2 8118 自动切换间隔 0.0～336.0h 8118=728120 内部锁定 DI4 第一个PFC 继电器、DI5 第二个PFC 继电器、DI6 第三个PFC 继电器 8120=4 参数号 描述 说明 参数选择 9901 语言选择 0=英文 1=中文 2=韩文 9901=1 9902 应用宏选择 1=标准宏；5=手动/自动宏；6=PID 宏；7=PFC 宏；15=SPFC 宏 9902=15 9905 电机额定电压 根据电机铭牌参数选择 根据电机铭牌参数选择 9906 电机额定电流 根据电机铭牌参数选择 根据电机铭牌参数选择 9907 电机额定频率 根据电机铭牌参数选择 根据电机铭牌参数选择 9908 电机额定转速 根据电机铭牌参数选择 根据电机铭牌参数选择 9909 电机额定功率 根据电机铭牌参数选择 根据电机铭牌参数选择 0102 输出转速 观测电机的转速；0.0～30000rpm 观测电机的转速；0.0～30000rpm 0103 输出频率 观测变频器的输出频率；0.0～500Hz 观测变频器的输出频率；0.0～500Hz 0104 输出电流 观测电机的电流；0.0～2.0In 单位：A 观测电机的电流；0.0～2.0In 单位：A 0106 输出功率 观测电机的实际功率输出；单位：KW 观测电机的实际功率输出；单位：KW 0107 直流母线电压 观测变频器的直流母线电压；0 单位：V 观测变频器的直流母线电压；0 单位：V 0120 AI1 观测AI1 的输入；0.0～100% 观测AI1 的输入；0.0～100% 0121 AI2 观测AI2 的输入；0.0～100% 观测AI2 的输入；0.0～100% 0124 AO1 观测AO1 的输出值；0.0～20mA 观测AO1 的输出值；0.0～20mA 0125 AO2 观测AO2 的输出值；0.0～20mA 观测AO2 的输出值；0.0～20mA 1001 EXT1 外部1 的命令 1001=0 1002 EXT2 外部2 的命令 0=NOT SEL 没有外部命令源来控制起、停和方向；1=DI1 控制起/停，由参数1003 定义方向；6=DI6 控制起/停，由参数1003 定义方向；DI 闭合=起动，DI 断开=停止；8=控制盘控制 1002=1 由 DI1 来控制起/停 1003 运行方向定义 通过参数1003 来指定运行方向;1=正向；2=反向；3=双向 1003=1 默认正向运行 1101 控制盘给定...
