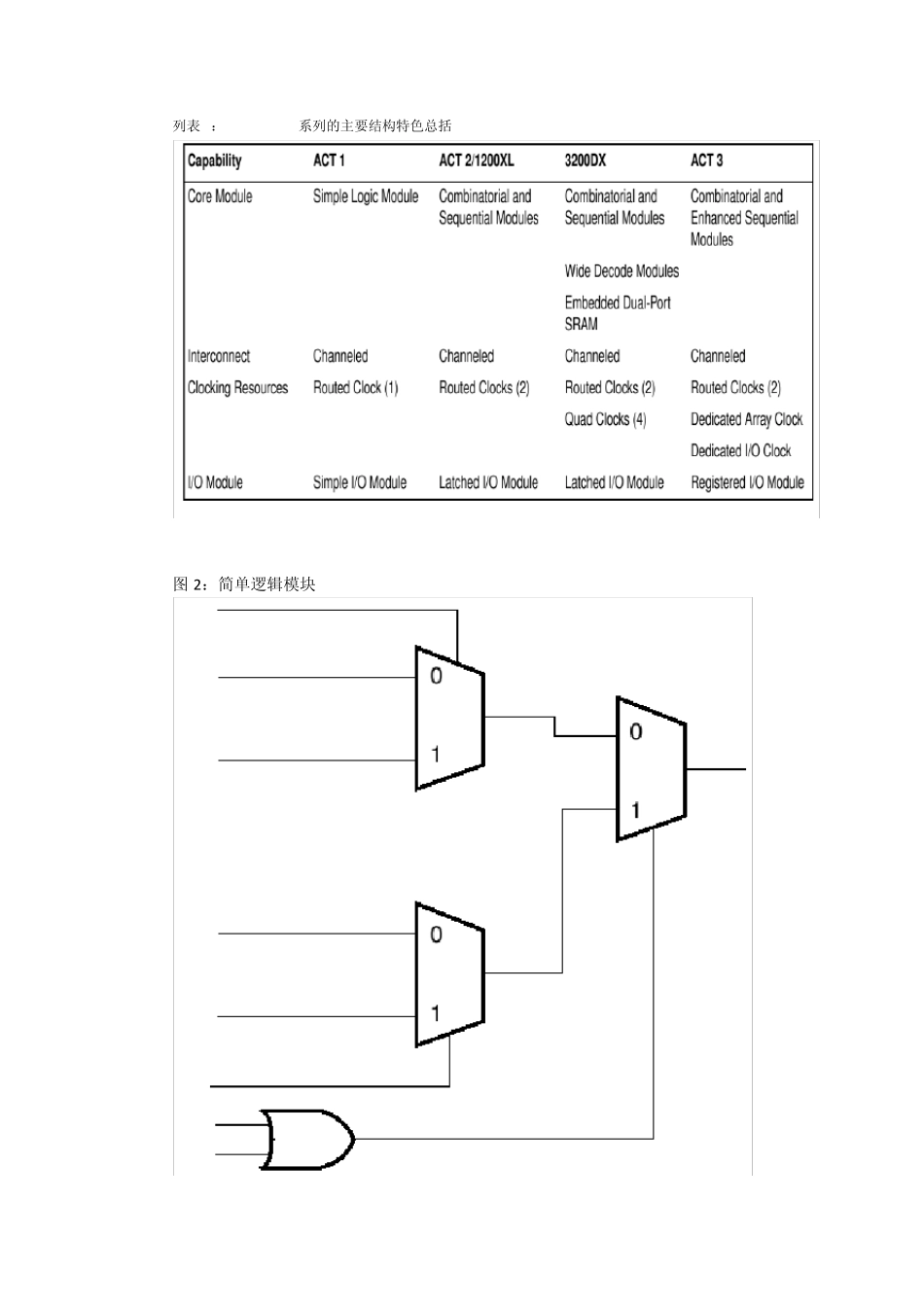

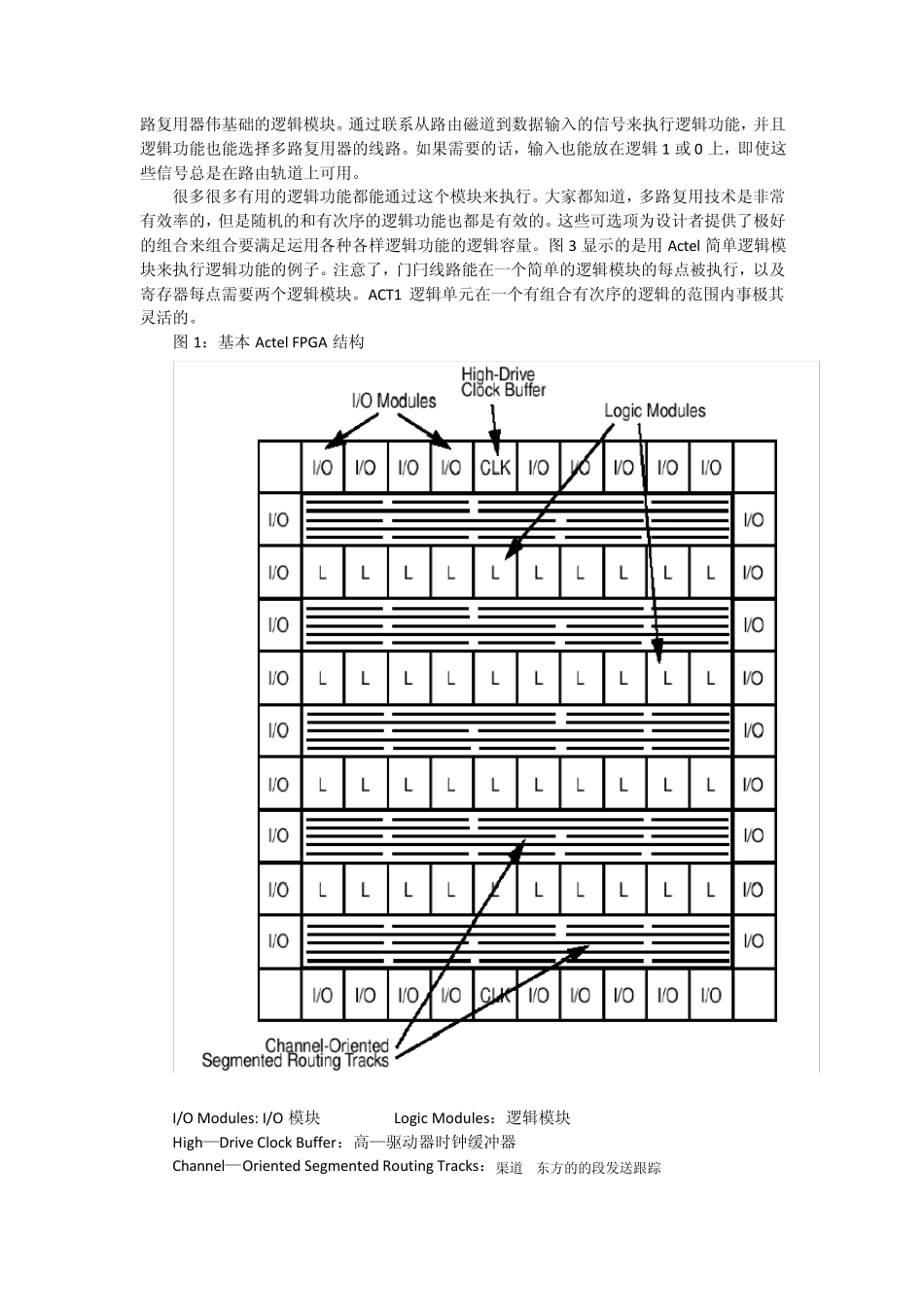

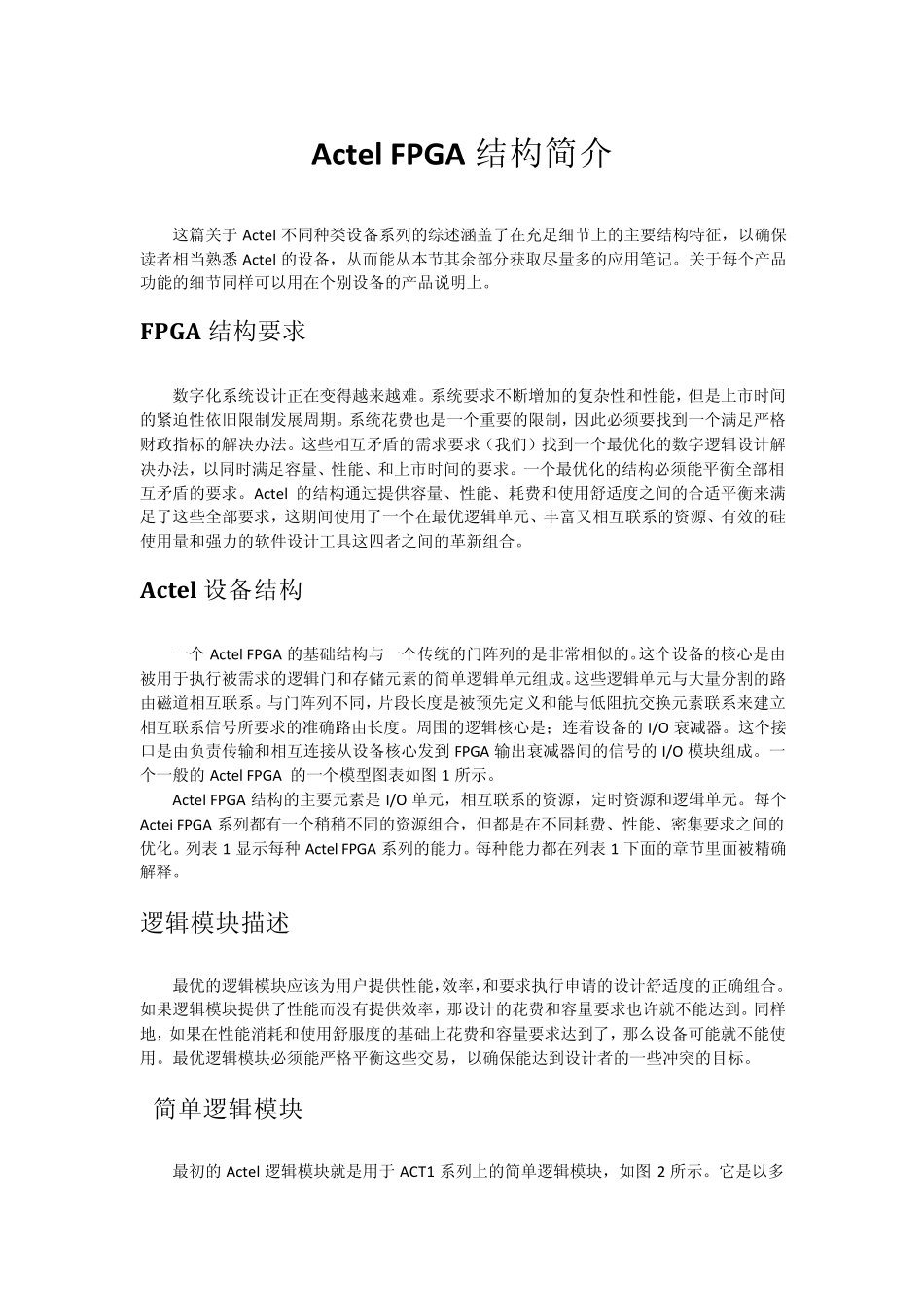

Actel FPGA 结构简介 这篇关于 Actel 不同种类设备系列的综述涵盖了在充足细节上的主要结构特征，以确保读者相当熟悉 Actel 的设备，从而能从本节其余部分获取尽量多的应用笔记。关于每个产品功能的细节同样可以用在个别设备的产品说明上。 FPGA 结构要求 数字化系统设计正在变得越来越难。系统要求不断增加的复杂性和性能，但是上市时间的紧迫性依旧限制发展周期。系统花费也是一个重要的限制，因此必须要找到一个满足严格财政指标的解决办法。这些相互矛盾的需求要求（我们）找到一个最优化的数字逻辑设计解决办法，以同时满足容量、性能、和上市时间的要求。一个最优化的结构必须能平衡全部相互矛盾的要求。Actel 的结构通过提供容量、性能、耗费和使用舒适度之间的合适平衡来满足了这些全部要求，这期间使用了一个在最优逻辑单元、丰富又相互联系的资源、有效的硅使用量和强力的软件设计工具这四者之间的革新组合。 Actel 设备结构 一个 Actel FPGA 的基础结构与一个传统的门阵列的是非常相似的。这个设备的核心是由被用于执行被需求的逻辑门和存储元素的简单逻辑单元组成。这些逻辑单元与大量分割的路由磁道相互联系。与门阵列不同，片段长度是被预先定义和能与低阻抗交换元素联系来建立相互联系信号所要求的准确路由长度。周围的逻辑核心是；连着设备的 I/O 衰减器。这个接口是由负责传输和相互连接从设备核心发到 FPGA 输出衰减器间的信号的 I/O 模块组成。一个一般的 Actel FPGA 的一个模型图表如图 1 所示。 Actel FPGA 结构的主要元素是 I/O 单元，相互联系的资源，定时资源和逻辑单元。每个Actei FPGA 系列都有一个稍稍不同的资源组合，但都是在不同耗费、性能、密集要求之间的优化。列表 1 显示每种 Actel FPGA 系列的能力。每种能力都在列表 1 下面的章节里面被精确解释。 逻辑模块描述 最优的逻辑模块应该为用户提供性能，效率，和要求执行申请的设计舒适度的正确组合。如果逻辑模块提供了性能而没有提供效率，那设计的花费和容量要求也许就不能达到。同样地，如果在性能消耗和使用舒服度的基础上花费和容量要求达到了，那么设备可能就不能使用。最优逻辑模块必须能严格平衡这些交易，以确保能达到设计者的一些冲突的目标。 简单逻辑模块 最初的 Actel 逻辑模块就是用于 ACT1 系列上的简单逻辑模块，如图 2 所示。它是以多路复用器伟基础的逻辑模块。通过联系从路由磁道到数据...
