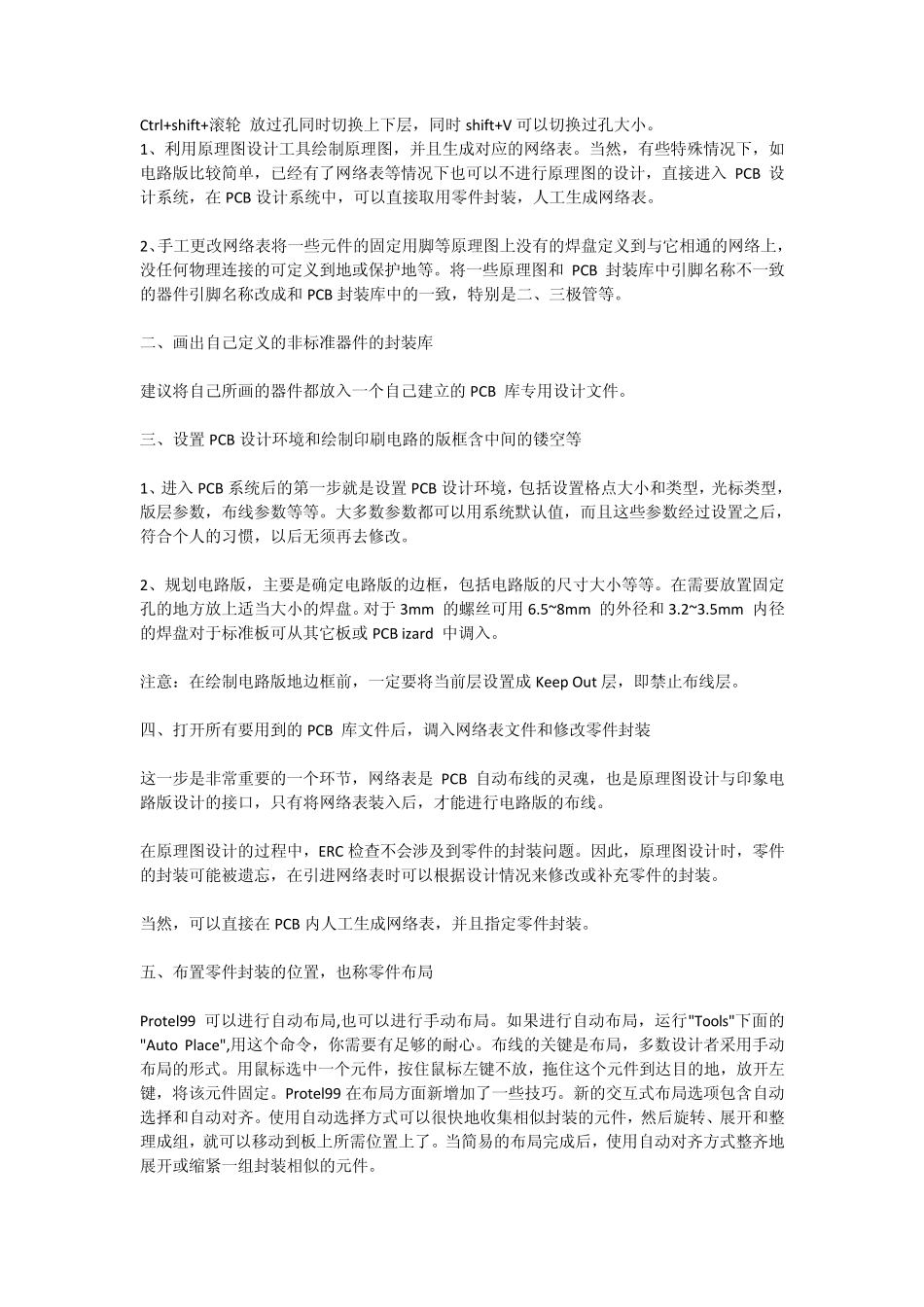

Ctrl+shift+滚轮 放过孔同时切换上下层，同时shift+V 可以切换过孔大小
1、利用原理图设计工具绘制原理图，并且生成对应的网络表
当然，有些特殊情况下，如电路版比较简单，已经有了网络表等情况下也可以不进行原理图的设计，直接进入 PCB 设计系统，在 PCB 设计系统中，可以直接取用零件封装，人工生成网络表
2、手工更改网络表将一些元件的固定用脚等原理图上没有的焊盘定义到与它相通的网络上，没任何物理连接的可定义到地或保护地等
将一些原理图和 PCB 封装库中引脚名称不一致的器件引脚名称改成和 PCB 封装库中的一致，特别是二、三极管等
二、画出自己定义的非标准器件的封装库 建议将自己所画的器件都放入一个自己建立的 PCB 库专用设计文件
三、设置 PCB 设计环境和绘制印刷电路的版框含中间的镂空等 1、进入 PCB 系统后的第一步就是设置 PCB 设计环境，包括设置格点大小和类型，光标类型，版层参数，布线参数等等
大多数参数都可以用系统默认值，而且这些参数经过设置之后，符合个人的习惯，以后无须再去修改
2、规划电路版，主要是确定电路版的边框，包括电路版的尺寸大小等等
在需要放置固定孔的地方放上适当大小的焊盘
对于 3mm 的螺丝可用 6
5~8mm 的外径和 3
5mm 内径的焊盘对于标准板可从其它板或 PCB izard 中调入
注意：在绘制电路版地边框前，一定要将当前层设置成 Keep Out 层，即禁止布线层
四、打开所有要用到的 PCB 库文件后，调入网络表文件和修改零件封装 这一步是非常重要的一个环节，网络表是 PCB 自动布线的灵魂，也是原理图设计与印象电路版设计的接口，只有将网络表装入后，才能进行电路版的布线
在原理图设计的过程中，ERC 检查不会涉及到零件的封装问题
因此，原理图设计时，零件的封装可能被遗忘，在引进网络表时
