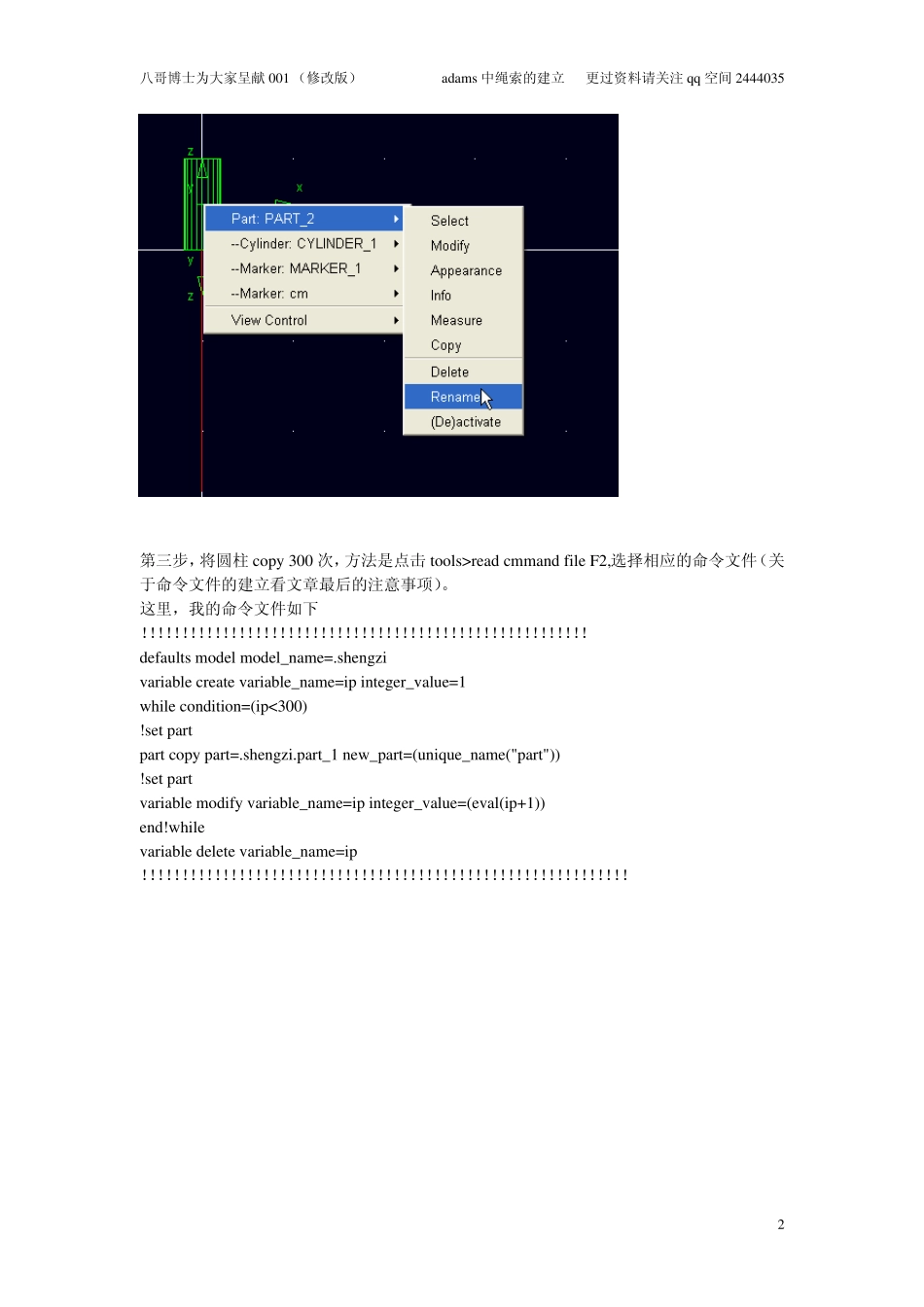

ADAMS绳索建立_第1页
1/10

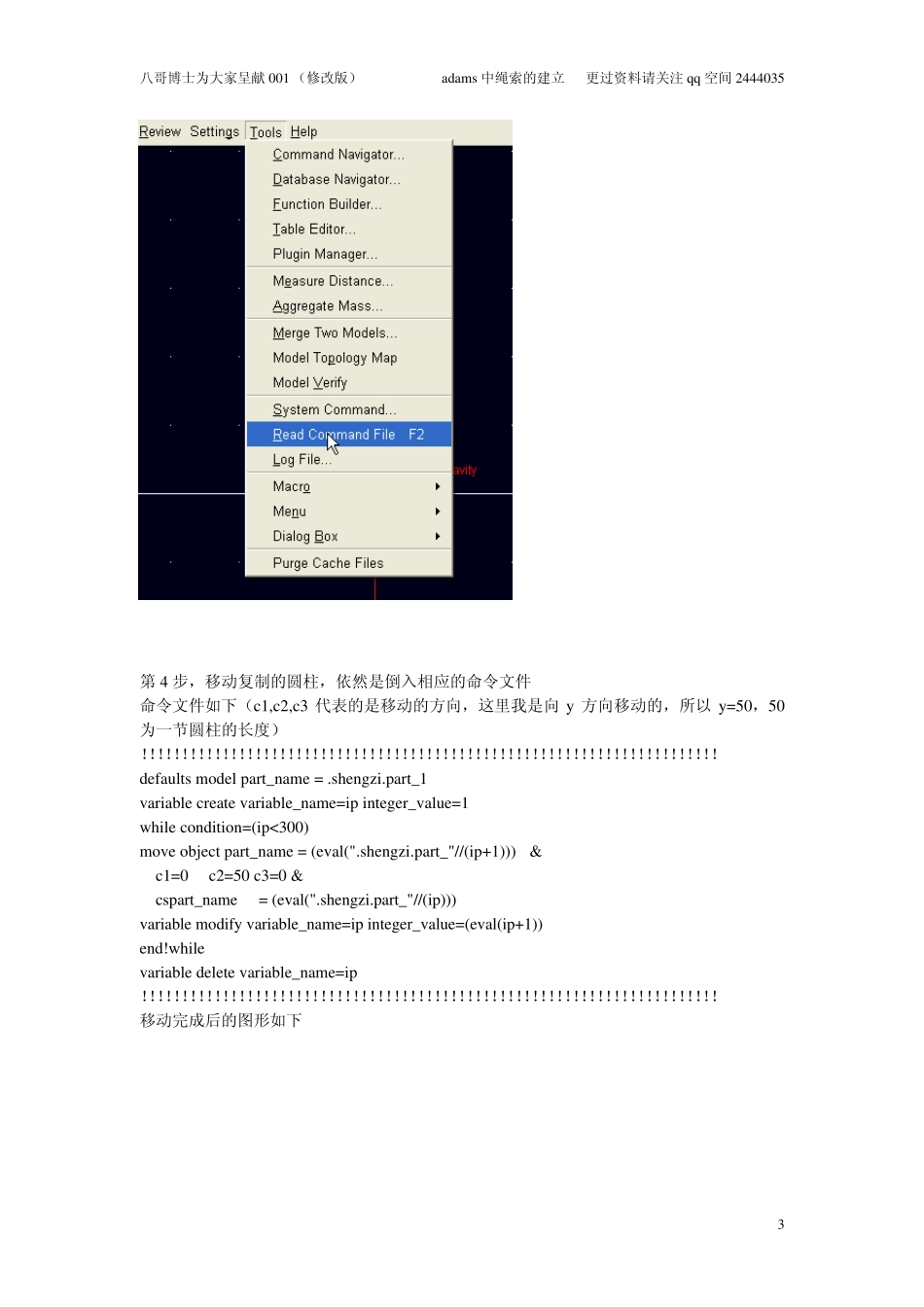

ADAMS绳索建立_第2页
2/10

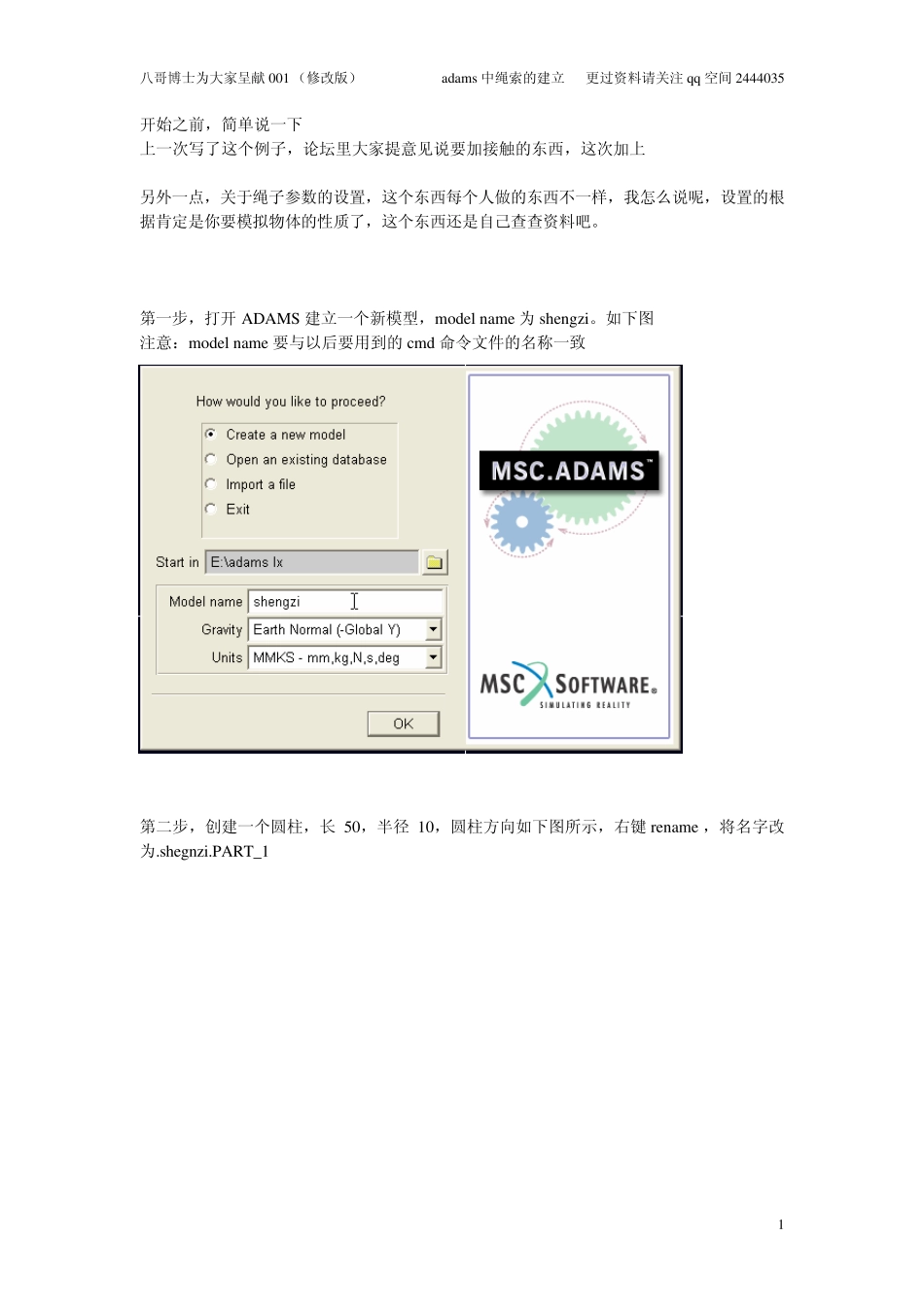

ADAMS绳索建立_第3页
3/10
八哥博士为大家呈献001 (修改版) adams 中绳索的建立 更过资料请关注qq 空间2444035 开始之前,简单说一下 上一次写了这个例子,论坛里大家提意见说要加接触的东西,这次加上 另外一点,关于绳子参数的设置,这个东西每个人做的东西不一样,我怎么说呢,设置的根据肯定是你要模拟物体的性质了,这个东西还是自己查查资料吧。 第一步,打开ADAMS 建立一个新模型,model name 为shengzi。如下图 注意:model name 要与以后要用到的cmd 命令文件的名称一致 第二步,创建一个圆柱,长 50,半径 10,圆柱方向如下图所示,右键 rename ,将名字改为.shegnzi.PART_1 1八哥博士为大家呈献001 (修改版) adams 中绳索的建立 更过资料请关注qq 空间2444035 第三步,将圆柱copy 300 次,方法是点击tools>read cmmand file F2,选择相应的命令文件(关于命令文件的建立看文章最后的注意事项)。 这里,我的命令文件如下 !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! defaults model model_name=.shengzi variable create variable_name=ip integer_value=1 while condition=(ip<300) !set part part copy part=.shengzi.part_1 new_part=(unique_name("part")) !set part variable modify variable_name=ip integer_value=(eval(ip+1)) end!while variable delete variable_name=ip !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! 2八哥博士为大家呈献001 (修改版) adams 中绳索的建立 更过资料请关注qq 空间2444035 第4 步,移动复制的圆柱,依然是倒入相应的命令文件 命令文件如下(c1,c2,c3 代表的是移动的方向,这里我是向y 方向移动的,所以y=50,50为一节圆柱的长度) !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! defaults model part_name = .shengzi.part_1 variable create variable_name=ip integer_value=1 while condition=(ip<300) move object part_name = (eval(".shengzi.part_"//(ip+1))) & c1=0 c2=50 c3=0 & cspart_name = (eval(".shengzi.part_"//(ip))) variable ...
