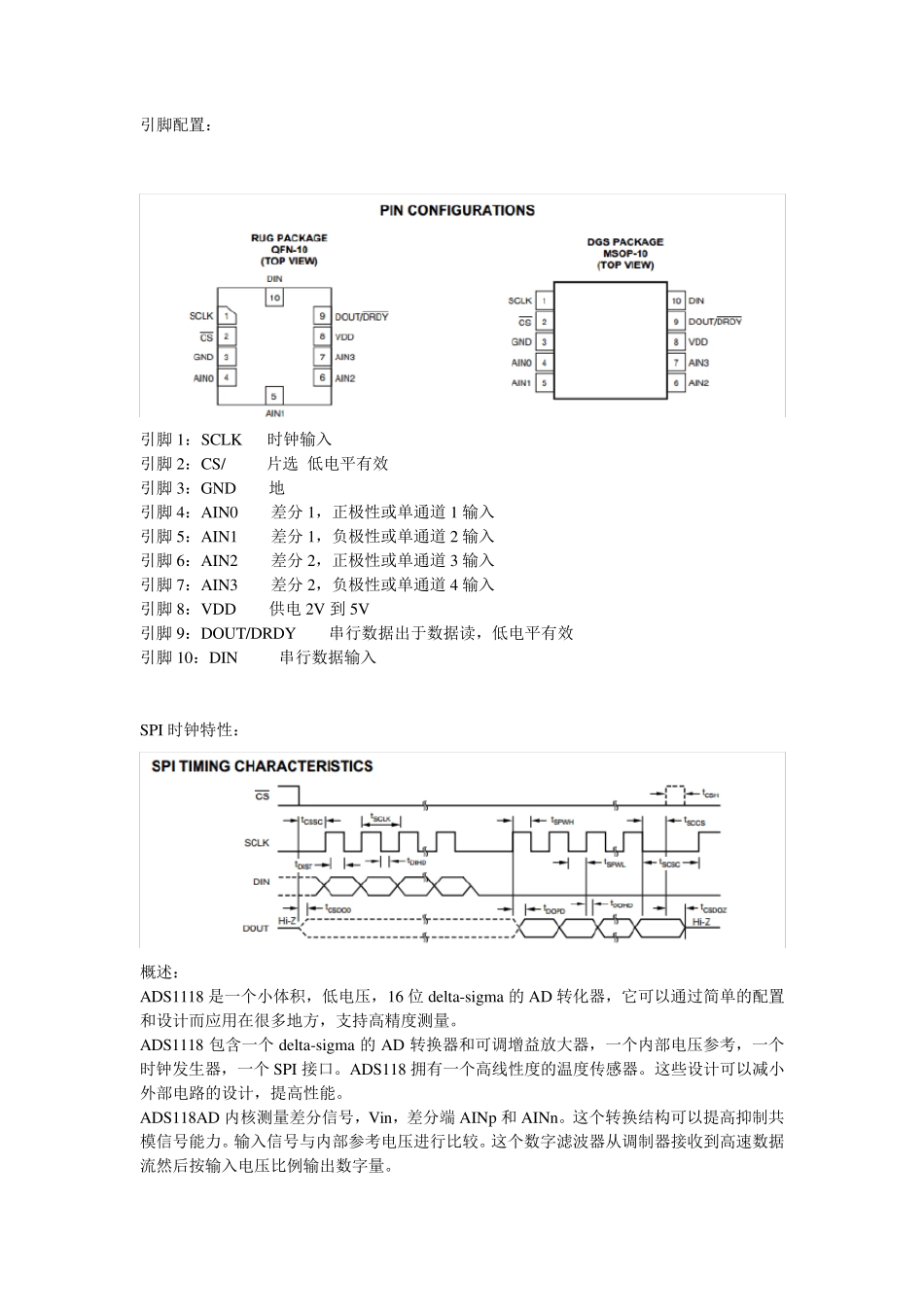

ADS1118IDGS ADS1118IDGS 是规格小，功耗低，具有SPITM(串行外围接口)-兼容，16 位AD 转换，温度传感器的芯片。 特点：（1）小封装：2mm*1.5mm*0.4mm （2）外部电压范围：2v~5.5v （3）低电流消耗：连续模式：150ua 单发模式：自动关闭 （4）可编程数据速率：8sps~860sps （5）单循环设置 （6）内部低漂移参考电压 （7）温度传感器：-0.5 摄氏度最大误差 （8）内部振荡器 （9）内部可编程增益放大器 （10）四个单端型或两个微分型输入 应用：1：温度测量 （1）热电偶测量 （2）冷端补偿 （3）热敏电阻测量 2：便携式仪器 3：工厂自动化和程序控制 描述:ADS1118IDGS 规模小，使用无引线或者超小塑料外形的10 脚封装，具有16 位极高分辨率的AD 转化功能，DAS1118 在应用中被设计着精确，功能强大，易操作，ADS1118 的特点是它的板上参考和振荡器。它使用 SPI 传递一系列数据。单功率电源（2v~5.5v）给它供电，每秒采样速度可达到 860sps。ADS1118 上的可编程增益需要提供输入+-256mv 范围的电压，在这范围内可高精度测量大小信号，ADS1118 输入选择器提供两个微分型和四个单端型输入，ADS1118 也作为高精度温度传感器，可用作系统温度传感器检测盒冷锻补偿为热电偶。 ADS1118 使用练习模式或者单发模式，再不工作时使用单发模式可以减少功耗，ADS1118温度为-40~125 摄氏度。 绝对最大额定值： （1）VDD 到 GND:-0.3~5.5V （2）模拟输入电流：瞬时 100MA （3）模拟输入电流：持续 10MA （4）模拟输入电压：-0.3~0.3V （5）DIN,DOUT/DRDY,SCLK,CS 电压-0.3~5.5V 引脚配置： 引脚1：SCLK 时钟输入 引脚2：CS/ 片选 低电平有效 引脚3：GND 地 引脚4：AIN0 差分1，正极性或单通道1 输入 引脚5：AIN1 差分1，负极性或单通道2 输入 引脚6：AIN2 差分2，正极性或单通道3 输入 引脚7：AIN3 差分2，负极性或单通道4 输入 引脚8：VDD 供电2V 到5V 引脚9：DOUT/DRDY 串行数据出于数据读，低电平有效 引脚10：DIN 串行数据输入 SPI 时钟特性： 概述： ADS1118 是一个小体积，低电压，16 位delta-sigma 的AD 转化器，它可以通过简单的配置和设计而应用在很多地方，支持高精度测量。 ADS1118 包含一个delta-sigma 的AD 转换器和可调增益放大器，一个内部电压参考，一个时钟发生器，一个SPI 接口。ADS118 拥有一个高线性度的温度传感器。这些设计可以减小外部电路的设计...
