AD转换芯片ICL7109

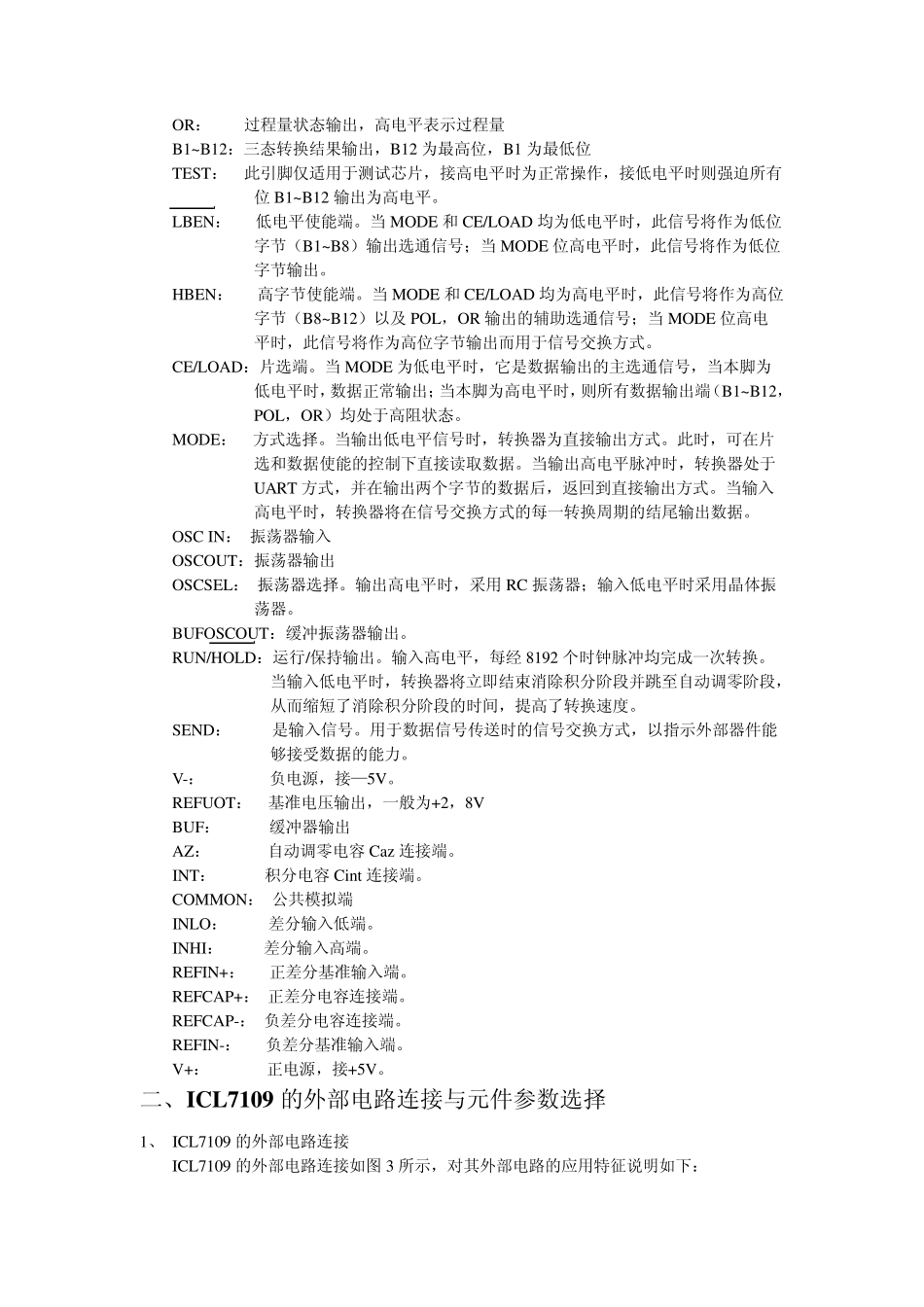

12 位双积分A/D 转换器ICL 7109 ICL7109 是美国Intersil 公司生产的一种高精度、低噪声、低漂移、价格低廉的双积分式 12 位A/D 转换器。由于目前逐次比较式的高速 12 位A/D 转换器一般价格都很高，在要求速度不太高的场合，如用于称重，测压力等各种高精度测量系统时，可以采用廉价的双积分式高精度A/D 转换器ICL7109。ICL7109 最大的特点是其数据输出为 12 位二进制数， 并配有较强的接口功能，能方便的与各种微处理器相连。 一、ICL 7109 的内部结构与芯片引脚功能 1、ICL7109 的内部电路结构 ICL7109 的内部电路有模拟电路和数字电路部分组成。模拟电路部分由模拟信号输入 振荡电路、积分、比较电路以及基准电压源电路组成。 下图为数字电路部分的结构。他由时钟振荡器、异步通讯握手逻辑、转换控制逻辑以及计数器、锁存器、三态门组成。 高位字节输出引脚 低位字节输出引脚 17 3 4 5 6 7 8 9 10 11 12 13 14 15 16 ICL7109 18 16 20 电压比较 器输出 2 26 22 23 24 25 21 27 图 1 ICL7109数字电路部分内部结构 2、ICL7109 的功能引脚 ICL7109 为 40 引脚双列直插式封装，其引脚如图 2 所示。 各引脚功能如下： GND： 数字地，0V STATUS：状态输出，ICL7109 转换结束时，该引脚发出转换结束信号。 POL： 极性输出，高电平表示 ICL7109 的输出信号为正。 16 位三态输出 14 位锁存器 12 位计数器 握手 逻辑 振 荡 器及时钟电路 转换控制逻辑 模拟电路部分 OR： 过程量状态输出，高电平表示过程量 B1~B12：三态转换结果输出，B12 为最高位，B1 为最低位 TEST： 此引脚仅适用于测试芯片，接高电平时为正常操作，接低电平时则强迫所有 位 B1~B12 输出为高电平。 LBEN： 低电平使能端。当 MODE 和 CE/LOAD 均为低电平时，此信号将作为低位 字节（B1~B8）输出选通信号；当 MODE 位高电平时，此信号将作为低位 字节输出。 HBEN： 高字节使能端。当 MODE 和 CE/LOAD 均为高电平时，此信号将作为高位 字节（B8~B12）以及 POL，OR 输出的辅助选通信号；当 MODE 位高电 平时，此信号将作为高位字节输出而用于信号交换方式。 CE/LOAD：片选端。当 MODE 为低电平时，它是数据输出的主选通信号，当本脚为 低电平时，数据正常输出；当本脚为高电平时，则所有数据输出端（B1~B12， POL，OR）均处于高阻状态。 MODE： 方式选...
