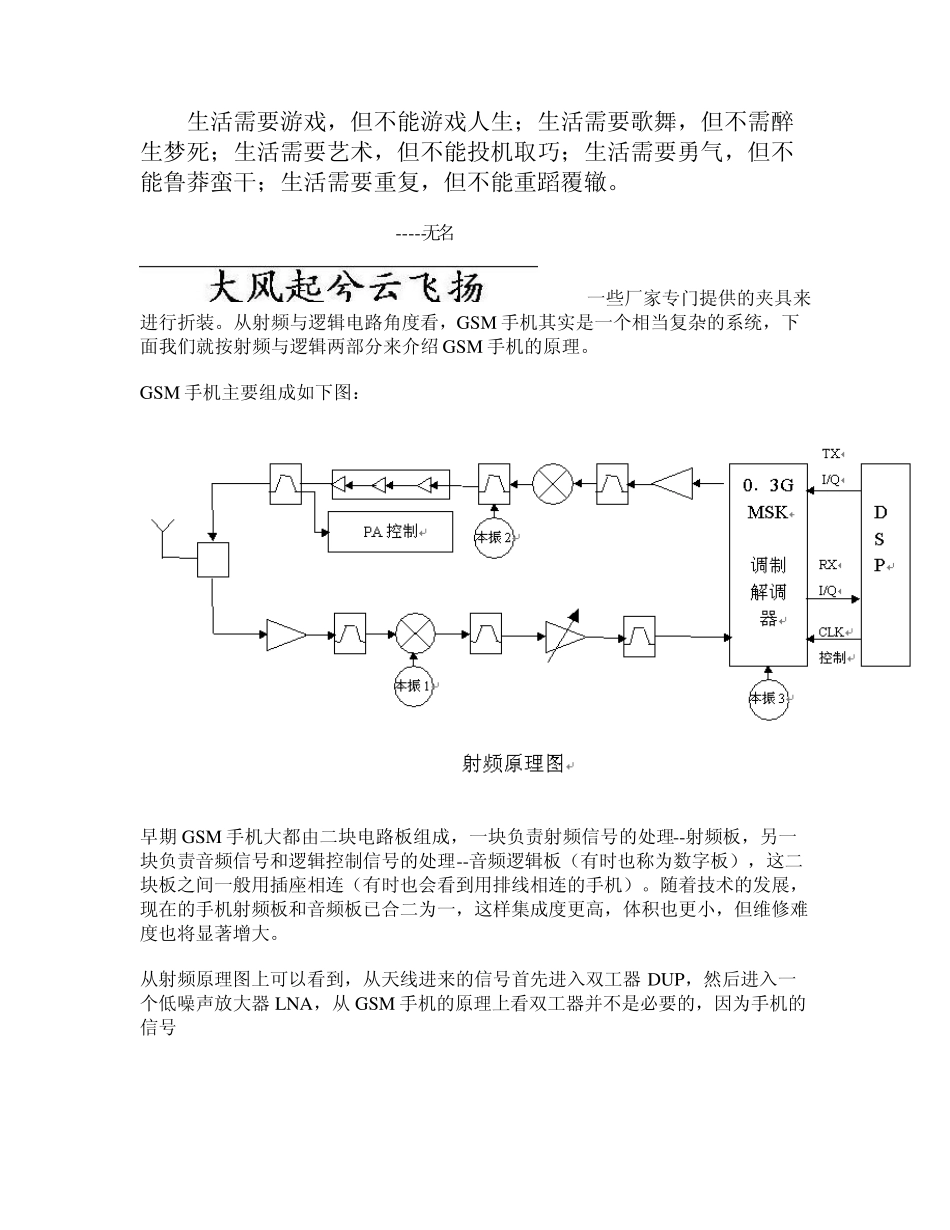

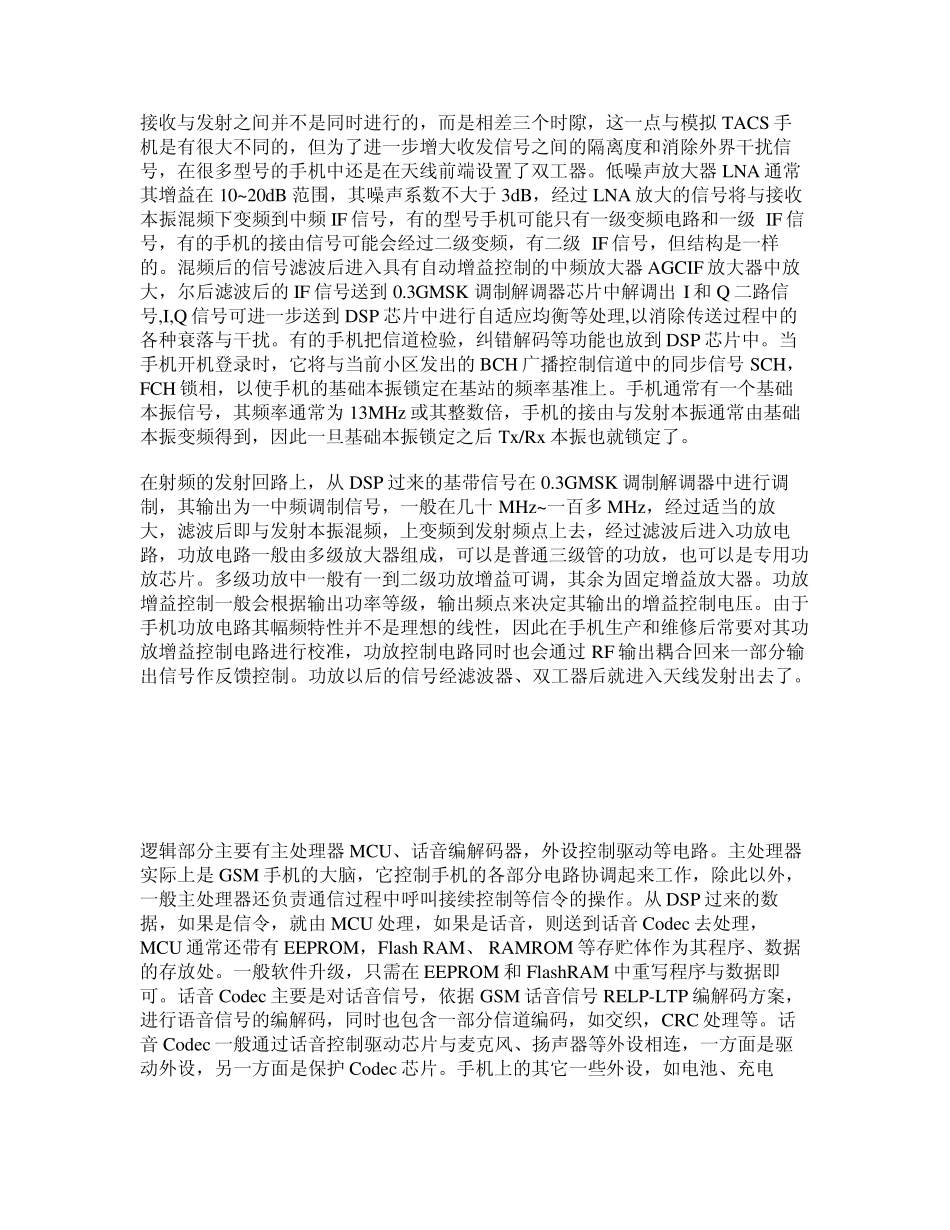

生活需要游戏，但不能游戏人生；生活需要歌舞，但不需醉生梦死；生活需要艺术，但不能投机取巧；生活需要勇气，但不能鲁莽蛮干；生活需要重复，但不能重蹈覆辙。 -----无名 一些厂家专门提供的夹具来进行折装。从射频与逻辑电路角度看，GSM 手机其实是一个相当复杂的系统，下面我们就按射频与逻辑两部分来介绍 GSM 手机的原理。 GSM 手机主要组成如下图： 早期 GSM 手机大都由二块电路板组成，一块负责射频信号的处理--射频板，另一块负责音频信号和逻辑控制信号的处理--音频逻辑板（有时也称为数字板），这二块板之间一般用插座相连（有时也会看到用排线相连的手机）。随着技术的发展，现在的手机射频板和音频板已合二为一，这样集成度更高，体积也更小，但维修难度也将显著增大。 从射频原理图上可以看到，从天线进来的信号首先进入双工器 DU P，然后进入一个低噪声放大器 LNA，从 GSM 手机的原理上看双工器并不是必要的，因为手机的信号 接收与发射之间并不是同时进行的，而是相差三个时隙，这一点与模拟 TACS 手机是有很大不同的，但为了进一步增大收发信号之间的隔离度和消除外界干扰信号，在很多型号的手机中还是在天线前端设置了双工器。低噪声放大器 LNA 通常其增益在 10~20dB 范围，其噪声系数不大于 3dB，经过 LNA 放大的信号将与接收本振混频下变频到中频 IF 信号，有的型号手机可能只有一级变频电路和一级 IF 信号，有的手机的接由信号可能会经过二级变频，有二级 IF 信号，但结构是一样的。混频后的信号滤波后进入具有自动增益控制的中频放大器 AGCIF 放大器中放大，尔后滤波后的 IF 信号送到 0.3GMSK 调制解调器芯片中解调出 I 和 Q 二路信号,I,Q 信号可进一步送到 DSP 芯片中进行自适应均衡等处理,以消除传送过程中的各种衰落与干扰。有的手机把信道检验，纠错解码等功能也放到 DSP 芯片中。当手机开机登录时，它将与当前小区发出的 BCH 广播控制信道中的同步信号 SCH，FCH 锁相，以使手机的基础本振锁定在基站的频率基准上。手机通常有一个基础本振信号，其频率通常为 13MHz 或其整数倍，手机的接由与发射本振通常由基础本振变频得到，因此一旦基础本振锁定之后 Tx/Rx 本振也就锁定了。 在射频的发射回路上，从DSP 过来的基带信号在 0.3GMSK 调制解调器中进行调制，其输出为一中频调制信号，一般在几十MHz~一百多 MHz，经过适当的放大，滤波后即与发射本振混频，上变...
