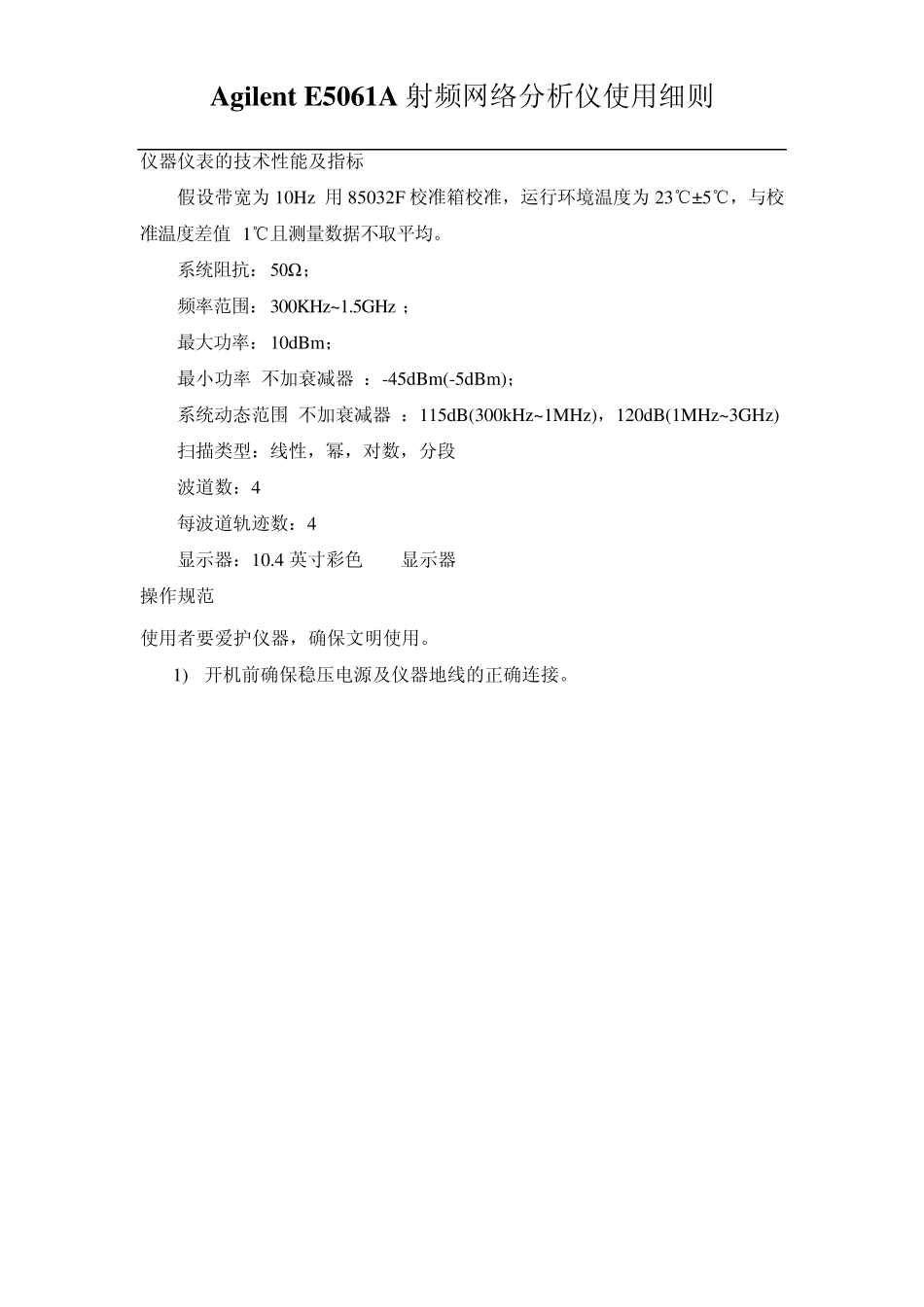

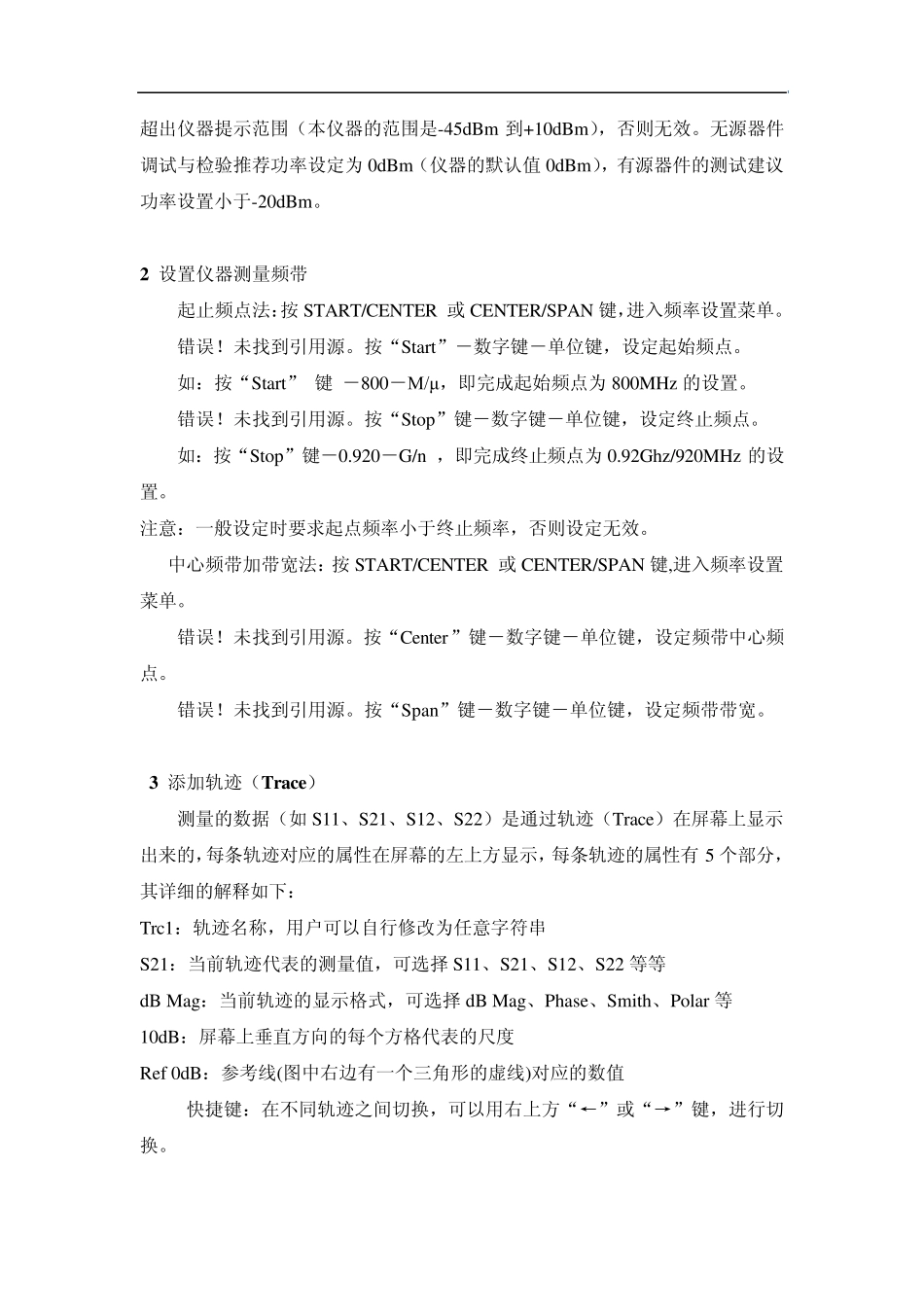

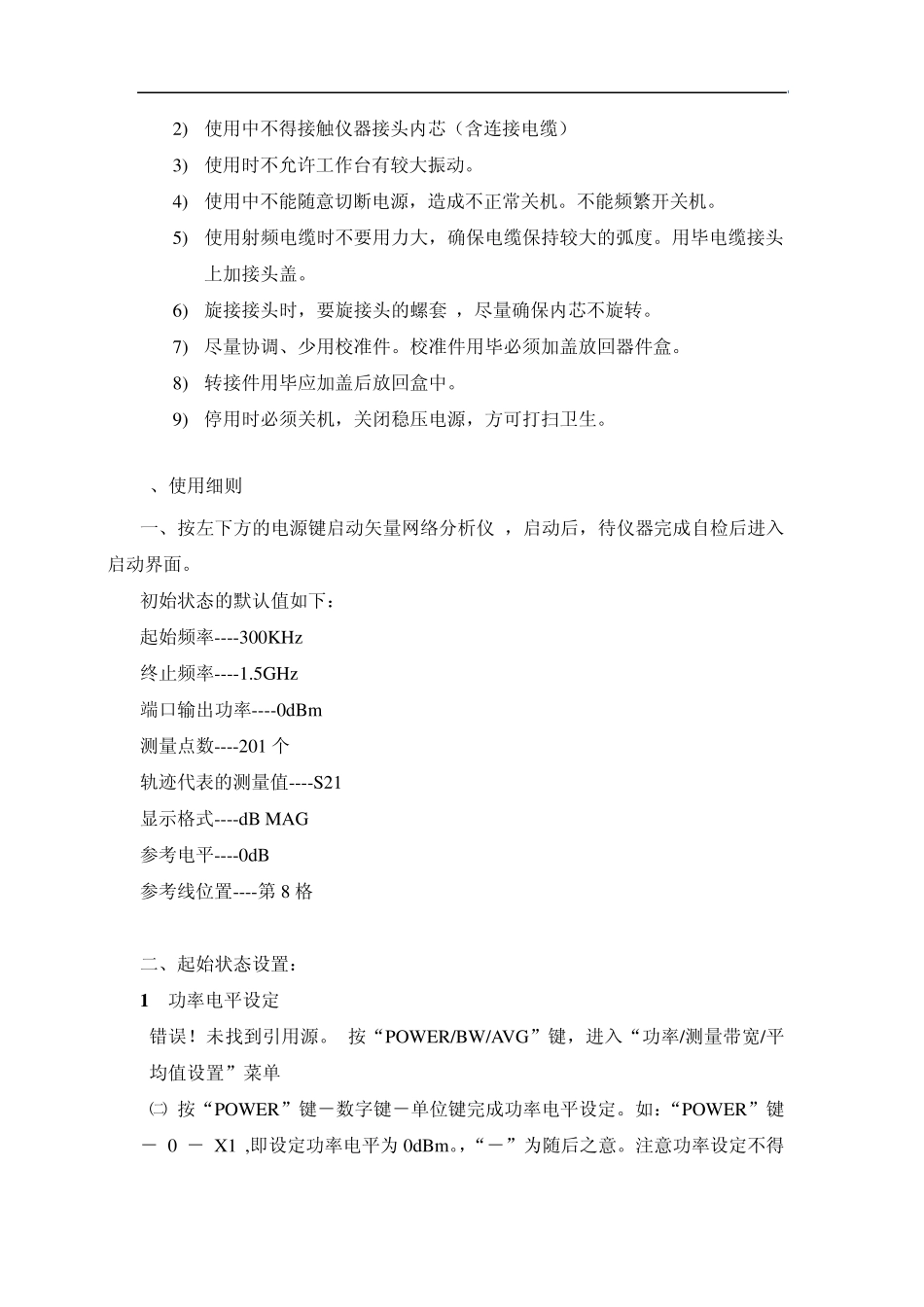

Agilent E5061A 射频网络分析仪使用细则 仪器仪表的技术性能及指标 假设带宽为10Hz,用85032F 校准箱校准，运行环境温度为23℃±5℃，与校准温度差值<1℃且测量数据不取平均。 系统阻抗：50Ω ； 频率范围：300KHz~1.5GHz ； 最大功率：10dBm； 最小功率(不加衰减器)：-45dBm(-5dBm)； 系统动态范围(不加衰减器)：115dB(300kHz~1MHz)，120dB(1MHz~3GHz) 扫描类型：线性，幂，对数，分段 波道数：4 每波道轨迹数：4 显示器：10.4 英寸彩色 LCD显示器 操作规范 使用者要爱护仪器，确保文明使用。 1) 开机前确保稳压电源及仪器地线的正确连接。 2) 使用中不得接触仪器接头内芯（含连接电缆） 3) 使用时不允许工作台有较大振动。 4) 使用中不能随意切断电源，造成不正常关机。不能频繁开关机。 5) 使用射频电缆时不要用力大，确保电缆保持较大的弧度。用毕电缆接头上加接头盖。 6) 旋接接头时，要旋接头的螺套 ，尽量确保内芯不旋转。 7) 尽量协调、少用校准件。校准件用毕必须加盖放回器件盒。 8) 转接件用毕应加盖后放回盒中。 9) 停用时必须关机，关闭稳压电源，方可打扫卫生。 7、使用细则 一、按左下方的电源键启动矢量网络分析仪 ，启动后，待仪器完成自检后进入启动界面。 初始状态的默认值如下： 起始频率----300KHz 终止频率----1.5GHz 端口输出功率----0dBm 测量点数----201 个 轨迹代表的测量值----S21 显示格式----dB MAG 参考电平----0dB 参考线位置----第8 格 二、起始状态设置： 1 功率电平设定 错误！未找到引用源。 按“POWER/BW/AVG”键，进入“功率/测量带宽/平均值设置”菜单 ㈡ 按“POWER”键－数字键－单位键完成功率电平设定。如：“POWER”键－ 0 － X1 ,即设定功率电平为 0dBm。，“－”为随后之意。注意功率设定不得 超出仪器提示范围（本仪器的范围是-45dBm 到+10dBm），否则无效。无源器件调试与检验推荐功率设定为0dBm（仪器的默认值0dBm），有源器件的测试建议功率设置小于-20dBm。 2 设置仪器测量频带 起止频点法：按START/CENTER 或CENTER/SPAN 键，进入频率设置菜单。 错误！未找到引用源。按“Start”－数字键－单位键，设定起始频点。 如：按“Start” 键 －800－M/μ，即完成起始频点为800MHz 的设置。 错误！未找到引用源。按“Stop”键－数字键－单位键，设定终止频点。 如：按“Stop”键－0.920－G/n ，即完成终止频点为0.92...
