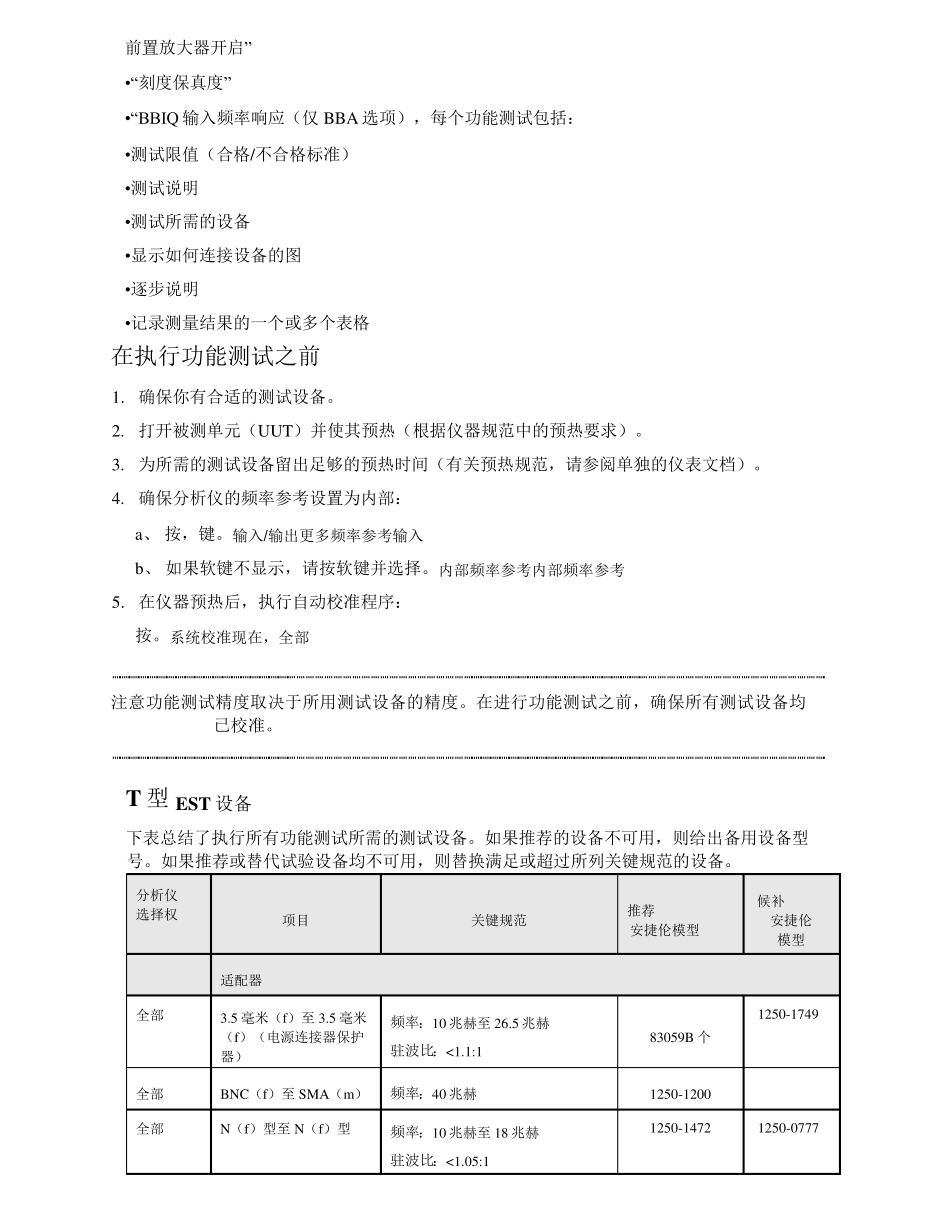

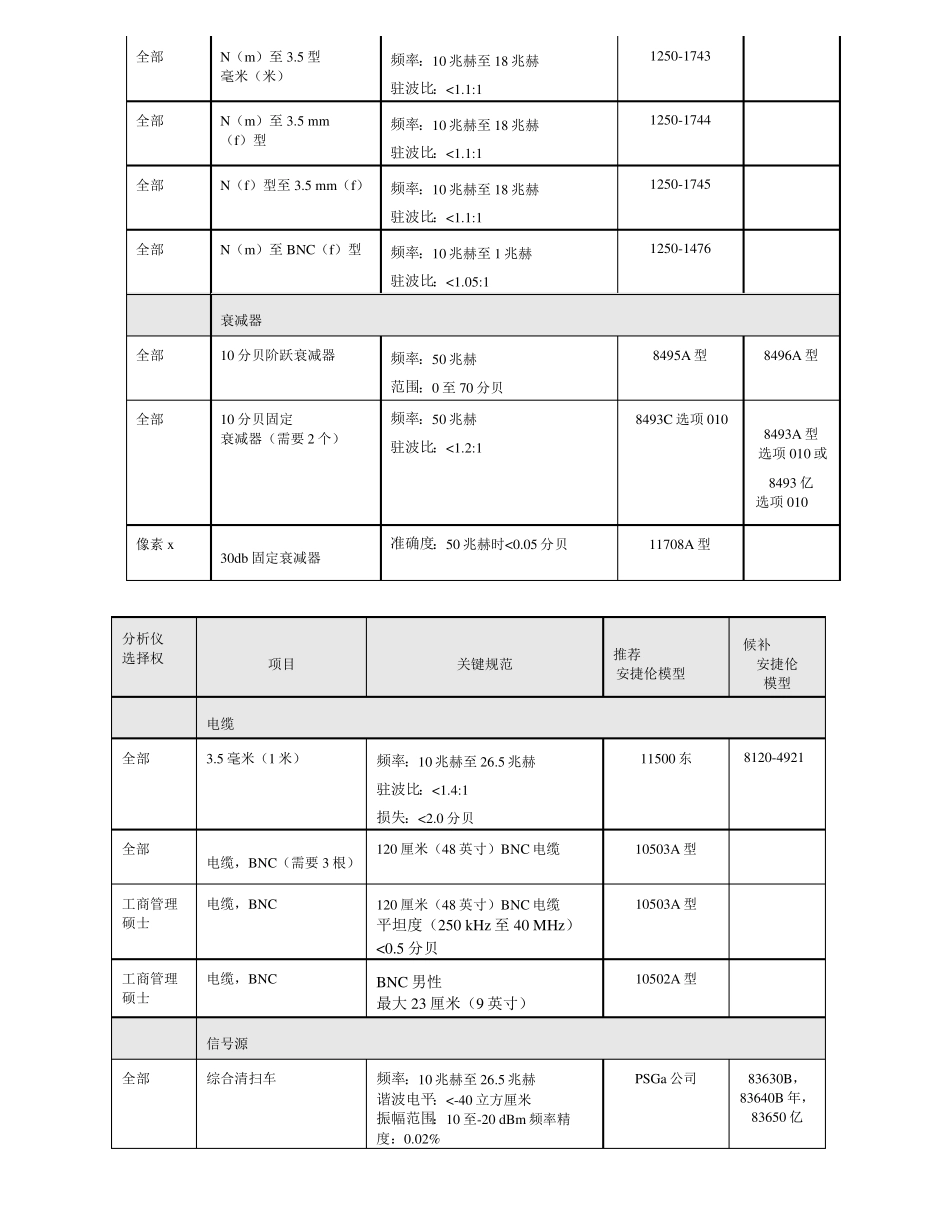

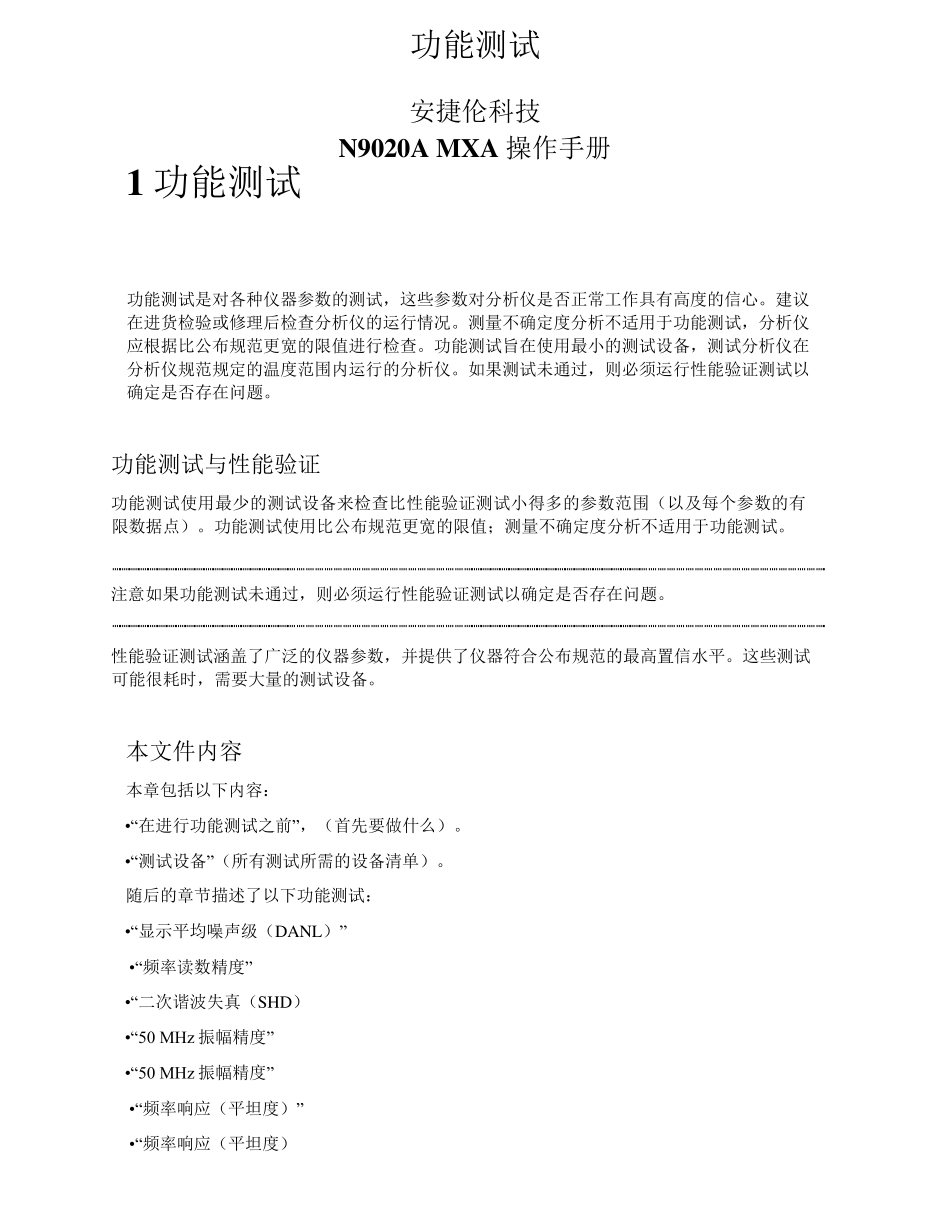

功能测试 安捷伦科技 N9020A MXA 操作手册 1 功能测试 功能测试是对各种仪器参数的测试，这些参数对分析仪是否正常工作具有高度的信心。建议在进货检验或修理后检查分析仪的运行情况。测量不确定度分析不适用于功能测试，分析仪应根据比公布规范更宽的限值进行检查。功能测试旨在使用最小的测试设备，测试分析仪在分析仪规范规定的温度范围内运行的分析仪。如果测试未通过，则必须运行性能验证测试以确定是否存在问题。 功能测试与性能验证 功能测试使用最少的测试设备来检查比性能验证测试小得多的参数范围（以及每个参数的有限数据点）。功能测试使用比公布规范更宽的限值；测量不确定度分析不适用于功能测试。 注意如果功能测试未通过，则必须运行性能验证测试以确定是否存在问题。 性能验证测试涵盖了广泛的仪器参数，并提供了仪器符合公布规范的最高置信水平。这些测试可能很耗时，需要大量的测试设备。 本文件内容 本章包括以下内容： •“在进行功能测试之前”，（首先要做什么）。 •“测试设备”（所有测试所需的设备清单）。 随后的章节描述了以下功能测试： •“显示平均噪声级（DANL）” •“频率读数精度” •“二次谐波失真（SHD） •“50 MHz 振幅精度” •“50 MHz 振幅精度” •“频率响应（平坦度）” •“频率响应（平坦度） 前置放大器开启” •“刻度保真度” •“BBIQ 输入频率响应（仅BBA 选项），每个功能测试包括： •测试限值（合格/不合格标准） •测试说明 •测试所需的设备 •显示如何连接设备的图 •逐步说明 •记录测量结果的一个或多个表格 在执行功能测试之前 1. 确保你有合适的测试设备。 2. 打开被测单元（UUT）并使其预热（根据仪器规范中的预热要求）。 3. 为所需的测试设备留出足够的预热时间（有关预热规范，请参阅单独的仪表文档）。 4. 确保分析仪的频率参考设置为内部： a、 按，键。输入/输出更多频率参考输入 b、 如果软键不显示，请按软键并选择。内部频率参考内部频率参考 5. 在仪器预热后，执行自动校准程序： 按。系统校准现在，全部 注意功能测试精度取决于所用测试设备的精度。在进行功能测试之前，确保所有测试设备均已校准。 T 型 EST 设备 下表总结了执行所有功能测试所需的测试设备。如果推荐的设备不可用，则给出备用设备型号。如果推荐或替代试验设备均不可用，则替换满足或超过所列关键规范的设备。 分析仪 选择权 项目...
