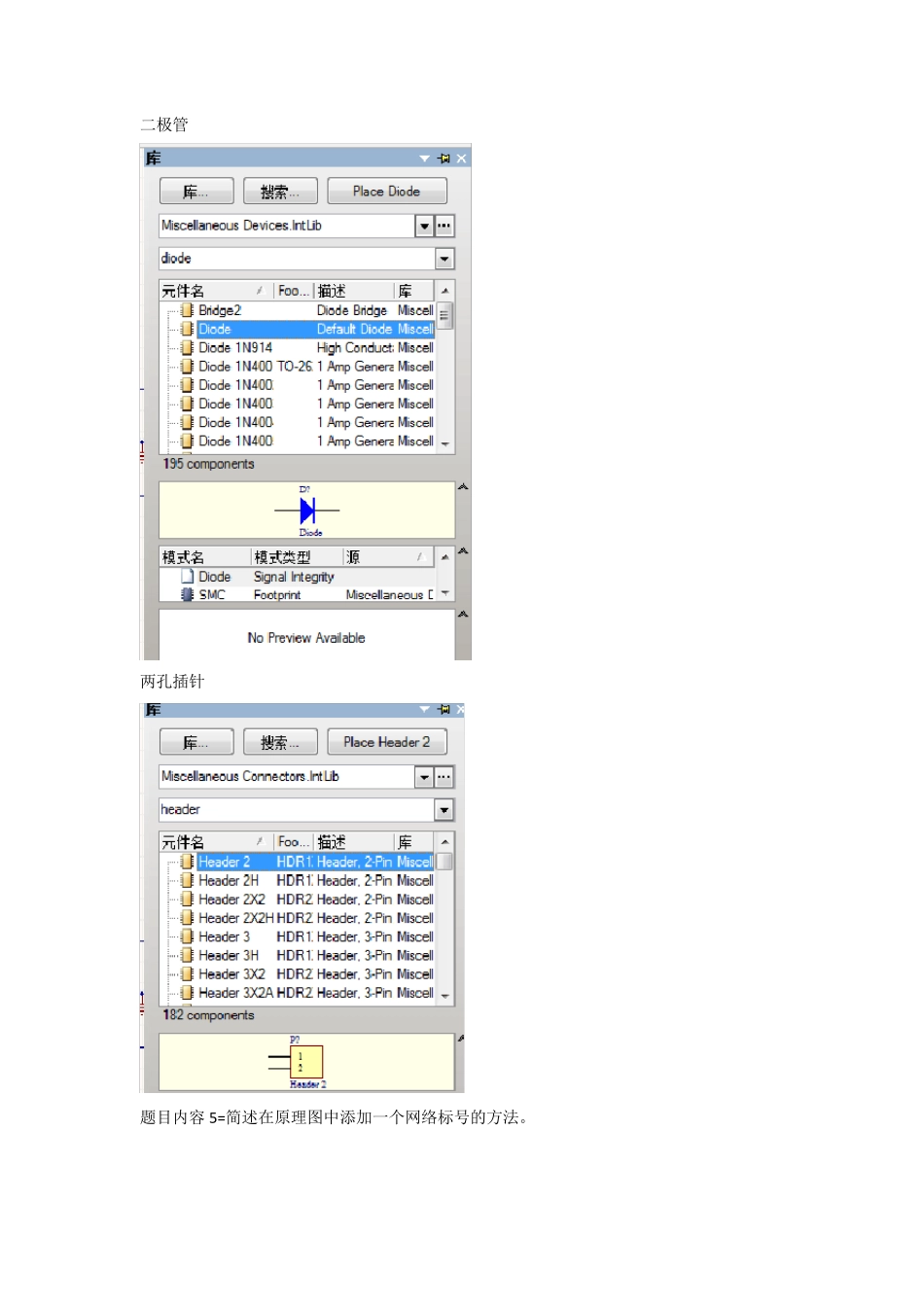

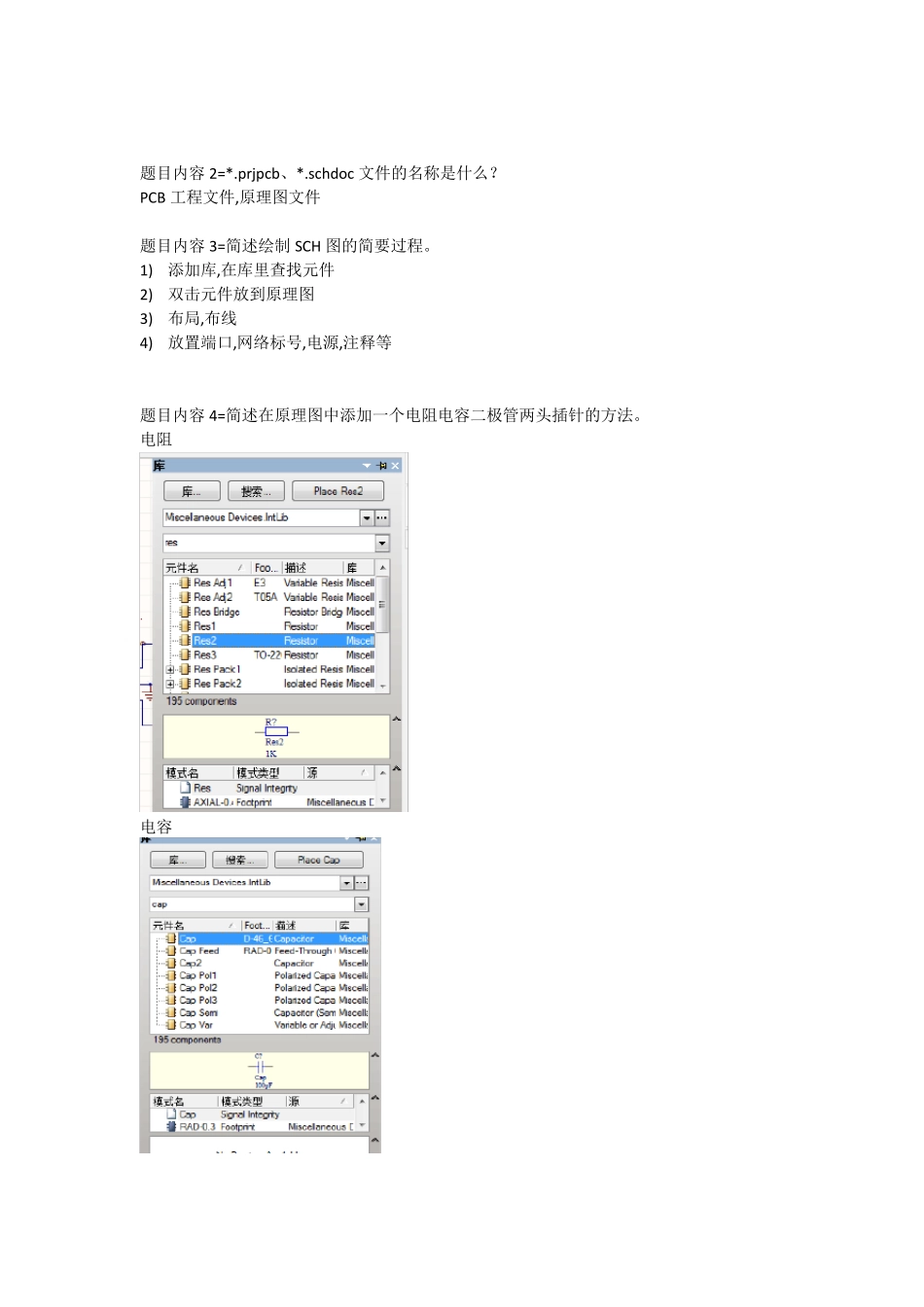

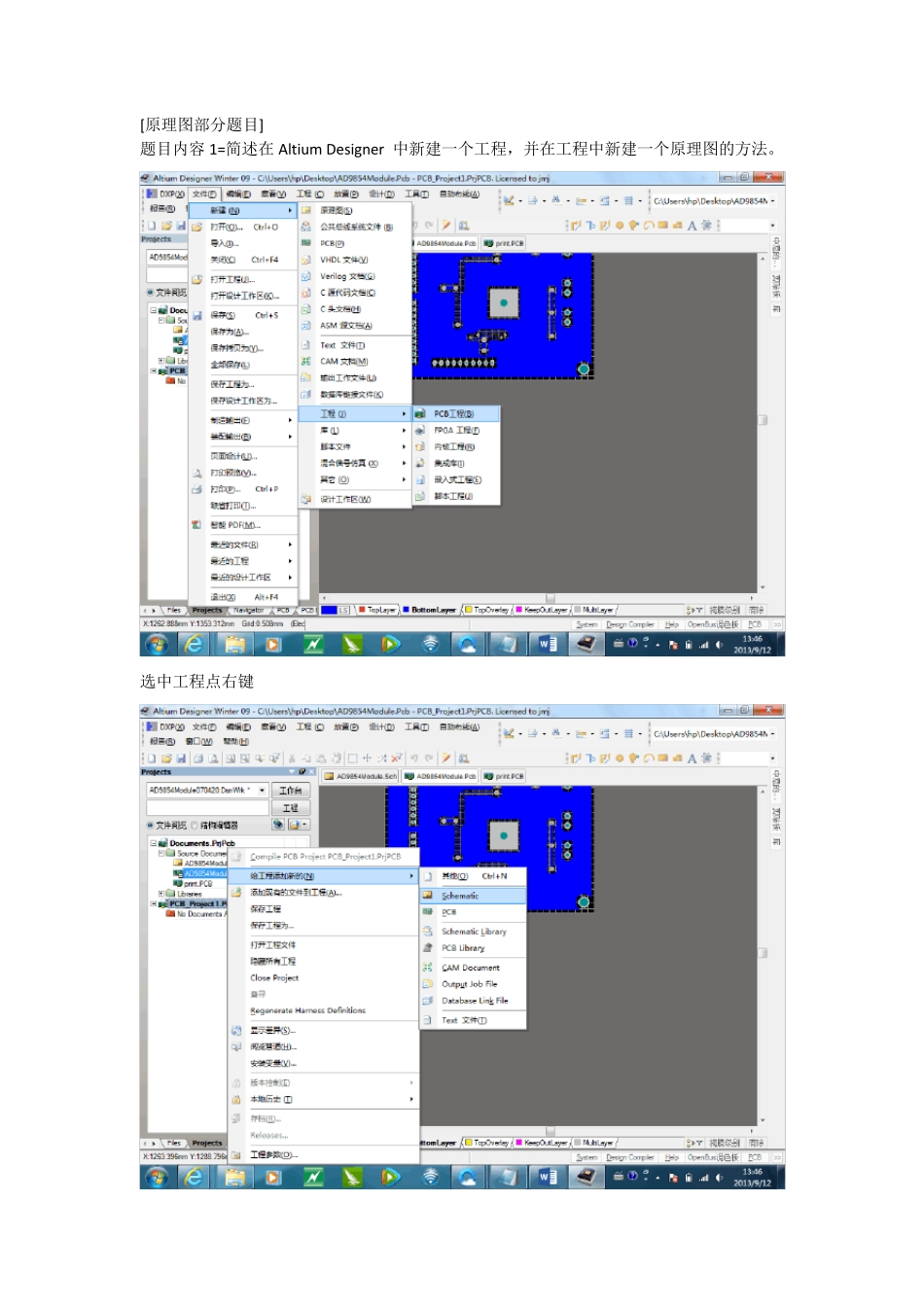

[原理图部分题目] 题目内容1=简述在Altiu m Designer 中新建一个工程，并在工程中新建一个原理图的方法。 选中工程点右键 题目内容2=*.prjpcb、*.schdoc 文件的名称是什么？ PCB 工程文件,原理图文件 题目内容3=简述绘制 SCH 图的简要过程。 1) 添加库,在库里查找元件 2) 双击元件放到原理图 3) 布局,布线 4) 放置端口,网络标号,电源,注释等 题目内容4=简述在原理图中添加一个电阻电容二极管两头插针的方法。 电阻 电容 二极管 两孔插针 题目内容5=简述在原理图中添加一个网络标号的方法。 题目内容6=简述原理图设计完成后，编译检错的方法 题目内容7=简述原理图设计中生成BOM 表的方法。 题目内容8=简述在原理图中添加端口的方法。 题目内容9=简述在原理图中添加电源和地的方法。 题目内容10=简述在原理图中添加总线的方法。 题目内容11=简述在原理图中添加网络标号的方法。 题目内容12=简述在原理图库中，查找器件的方法。 题目内容15=简述原理图设计中，生成网络表表的方法。 [原理图库文件部分试题] 题目内容1=简述在Altiu m Designer 中新建一个原理图库的方法。 题目内容2=简述绘制SCH 图库元件的简要过程。 右键 给个名字 1)画外框 2)添加引脚 3)引脚设定 引脚名称 引脚标识 电气特性等 题目内容3=简述在原理图库中添加一个新元件的方法 右键 给个名字 题目内容 4=简述原理图库中修改元件名称的方法 题目内容5=简述原理图库中，建立有多个 Part 的元件方法 题目内容6=简述原理图库中，修改元件管脚属性的方法 双击管脚 题目内容7=*.intlib 文件的名称是什么？ 集成库 包含原理图库和封装库 题目内容8=*.schlib 文件的名称是什么？ 原理图库文件 题目内容9=层次原理图的绘制方法有几种？ 由上向下 由下向上 题目内容10=自上向下法绘制层次原理图的主要步骤？ 先画总图 再由总图生成子图 [PCB 部分试题] 题目内容1=简述 Altiu m Designer 中测量距离的方法 Ctrl +M 题目内容2=不同的器件可以有相同的封装吗？ 可以 题目内容3=封装通常可以分为哪两大类？ 直插 和 贴片 题目内容4=封装AXIAL-0.3 的含义？ 电阻 管脚距离300mil 题目内容5=贴片器件的封装0805（单位mil）的含义是什么？ 长80mil 宽50mil 题目内容6=Mil 和inch 的关系是什么？ 1000mil=1inch 题目内容7=Mil 和mm 的关系是什么？ 100mil=2.54mm 题目内容8=PCB 布线的时...
