ansys14实例分析

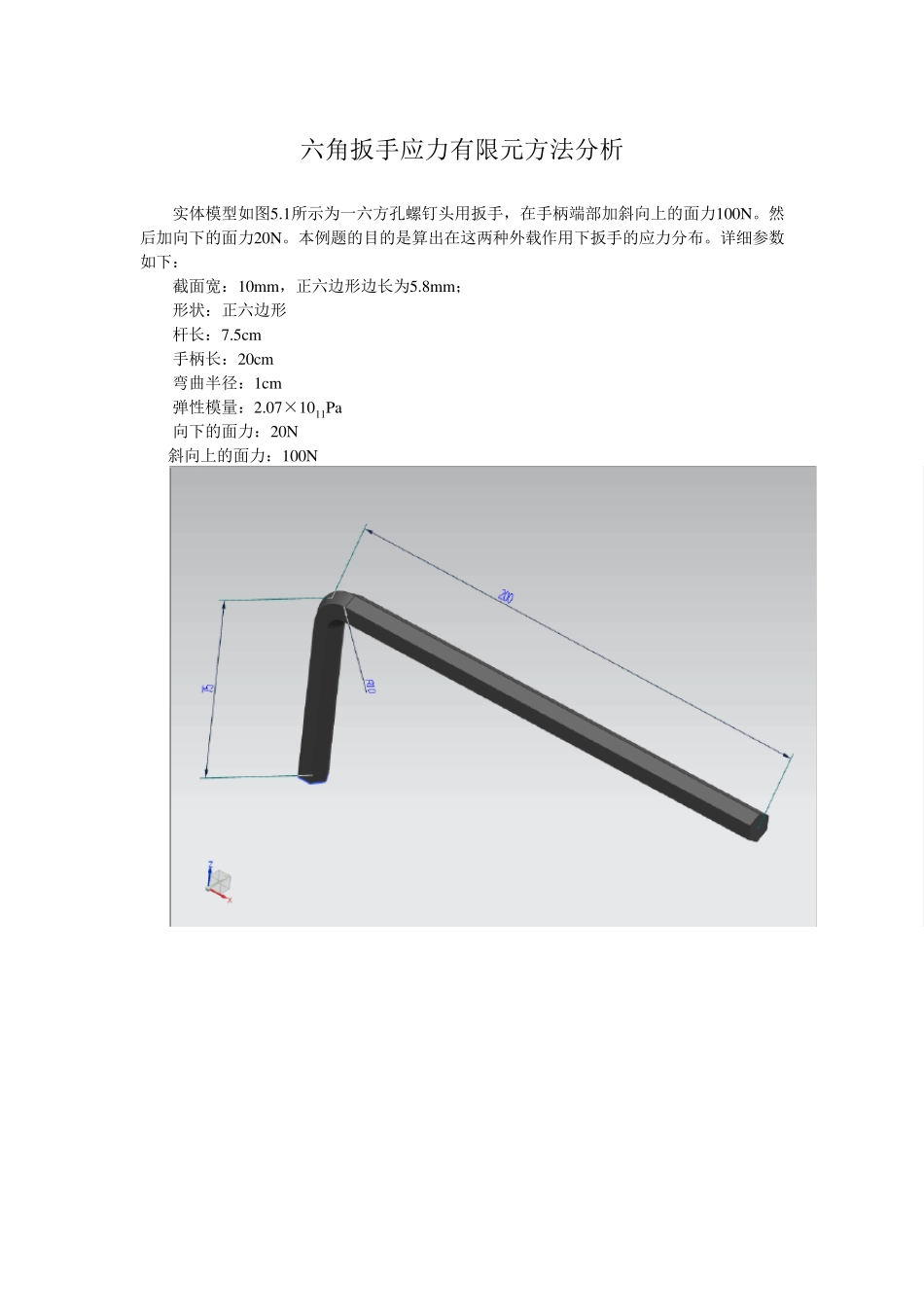

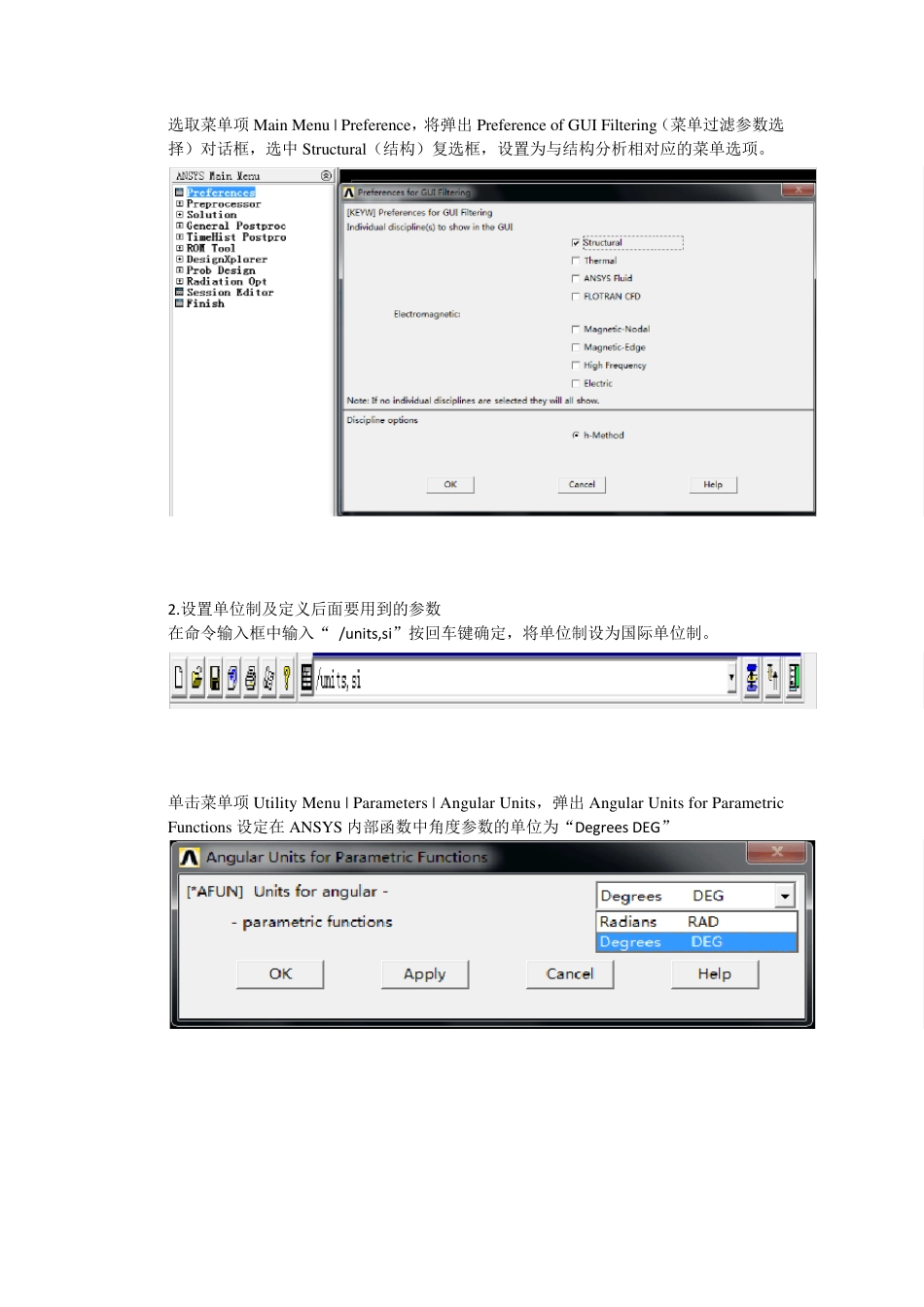

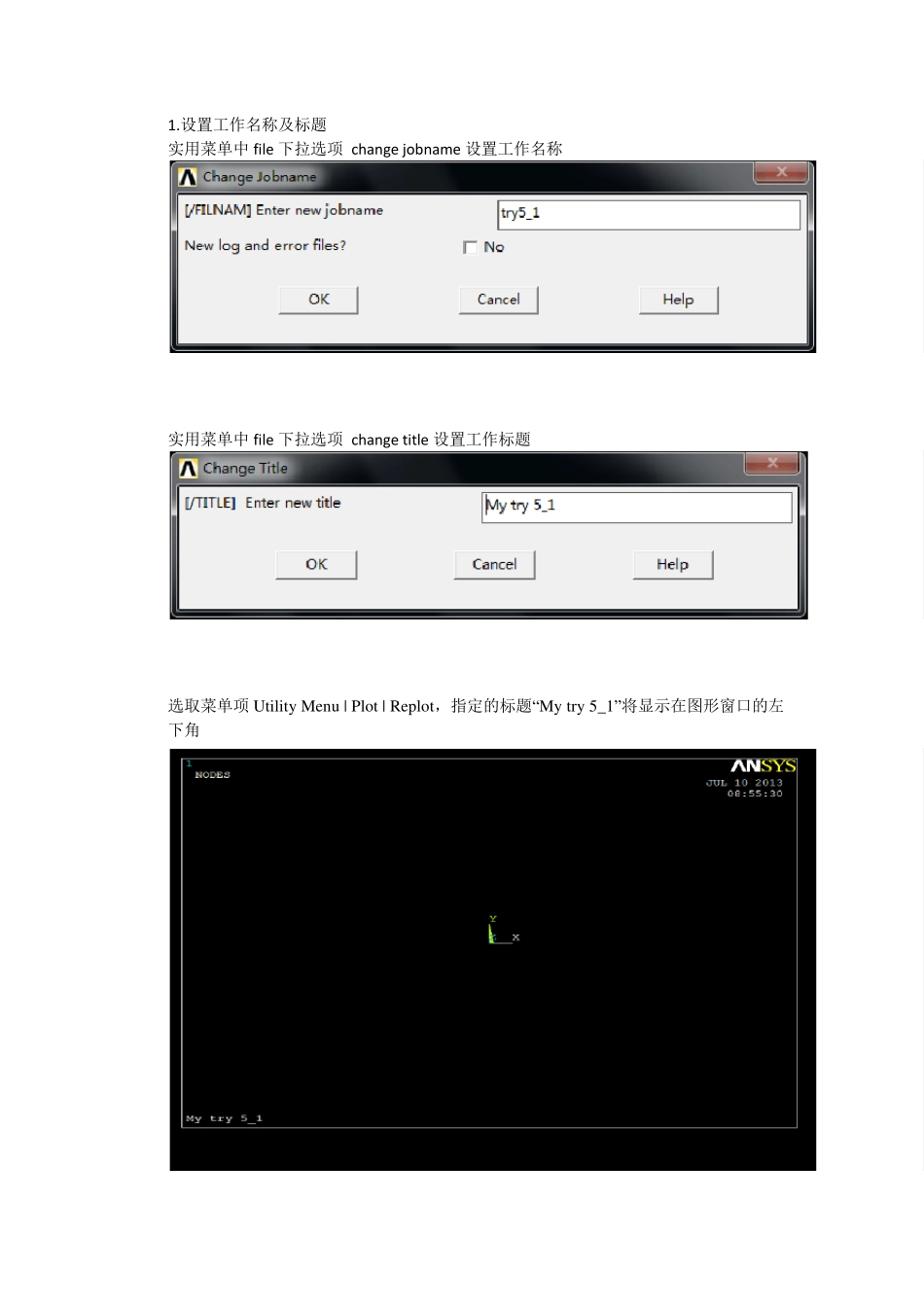

六角扳手应力有限元方法分析 实体模型如图5.1所示为一六方孔螺钉头用扳手，在手柄端部加斜向上的面力100N。然后加向下的面力20N。本例题的目的是算出在这两种外载作用下扳手的应力分布。详细参数如下： 截面宽：10m m ，正六边形边长为5.8m m ； 形状：正六边形 杆长：7.5cm 手柄长：20cm 弯曲半径：1cm 弹性模量：2.07×1011Pa 向下的面力：20N 斜向上的面力：100N 1.设置工作名称及标题 实用菜单中file 下拉选项 change jobname 设置工作名称 实用菜单中file 下拉选项 change title 设置工作标题 选取菜单项 Utility Menu | Plot | Replot，指定的标题“My try 5_1”将显示在图形窗口的左下角 选取菜单项Main Menu | Preference，将弹出Preference of GUI Filtering（菜单过滤参数选择）对话框，选中Structural（结构）复选框，设置为与结构分析相对应的菜单选项。 2.设置单位制及定义后面要用到的参数 在命令输入框中输入“ /u nits,si”按回车键确定，将单位制设为国际单位制。 单击菜单项Utility Menu | Parameters | Angular Units，弹出Angular Units for Parametric Functions 设定在ANSYS 内部函数中角度参数的单位为“Degrees DEG” 单击Utility Menu | Parameters | Scalar Parameters，弹出Scalar Parameters（参变量）对话框，进行参数定义。 参数变量名 数 值 参数 描述 EXX 2.07E11 杨氏模量的值为2.07E11 Pa HIGH .01 正六边形截面的高度为.01 m L_SIDE HIGH* TAN（30） 正六边形的边长为.0058 m L_SHANK .075 扳手杆的长度（短端）为.075 m L_HANDLE .2 扳手柄的长度（长端）为.2 m BENDRAD .01 扳手柄与杆的过渡圆角半径为.01 m L_ELEM .0075 单元边长为.0075 m NO_DIV_SIDE 2 截面每边的单元分划数为2 按上表提供参数进行定义 输入结束后 close。 3.定义单元类型 选取菜单项 Main Menu | Preprocessor | Element Type | Add/Edit/Delete，将弹出Element Types（单元类型）对话框，单击add 按钮，分别添加“Mesh Facet 200”和 Brick 8Node 185，其中 Mesh Facet 200，此种单元类型划分网格生成的单元和节点在求解时是无效的，即不会对这些单元和节点求解。 选type2 点击 options 按钮，选择 quad 4-node 然后 ok 4.定义材料属性 选取菜单项Main Menu | Preprocessor | Materi...
