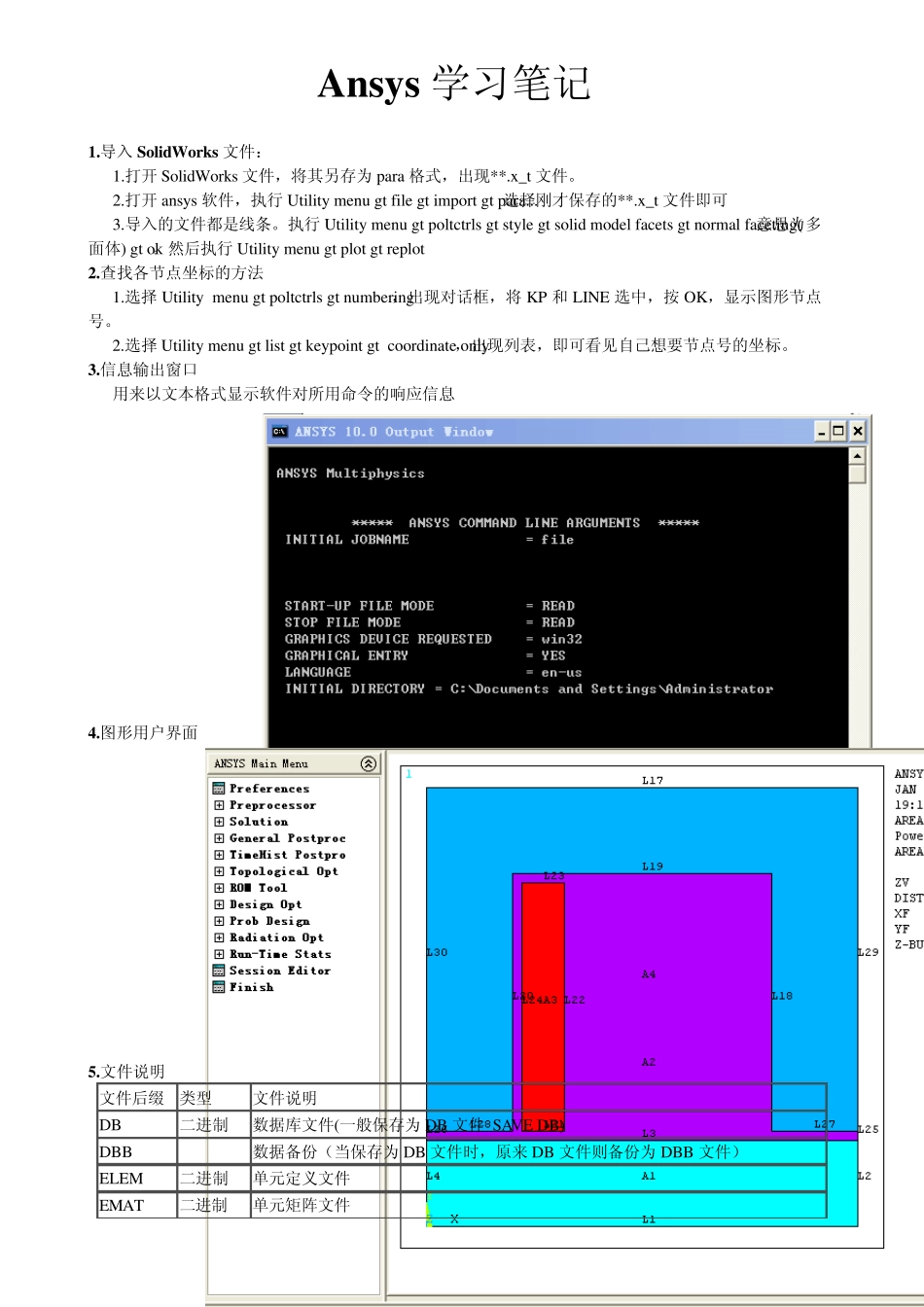

Ansys 学习笔记 1.导入SolidWorks 文件： 1.打开SolidWorks 文件，将其另存为para 格式，出现**.x _t 文件。 2.打开ansy s 软件，执行 Utility menu >file>import>para...选择刚才保存的**.x _t 文件即可 3.导入的文件都是线条。执行 Utility menu >poltctrls>sty le>solid model facets>normal faceting(意思为多面体)>ok。然后执行 Utility menu >plot>replot 2.查找各节点坐标的方法 1.选择 Utility menu >poltctrls>nu mbering，出现对话框，将KP 和 LINE 选中，按 OK，显示图形节点号。 2.选择 Utility menu >list>key point> coordinate only，出现列表，即可看见自己想要节点号的坐标。 3.信息输出窗口 用来以文本格式显示软件对所用命令的响应信息 4.图形用户界面 5.文件说明 文件后缀 类型 文件说明 DB 二进制 数据库文件(一般保存为DB 文件 SAVE DB) DBB 数据备份（当保存为DB 文件时，原来 DB 文件则备份为DBB 文件） ELEM 二进制 单元定义文件 EMAT 二进制 单元矩阵文件 ESAV 二进制 单元数据存储文件 FULL 二进制 组集的整体刚度矩阵和质量矩阵文件 LNN 二进制 载荷工况文件 LOG 文本 日志文件（ANSYS 命令一经执行，则被记录到该文件,形成命令流，将其复制到命令行，即命令输入窗口中执行，可得到 ANSYS 分析数据） MODE 二进制 模态矩阵文件 MP 文本 材料特性定义文件 NODE 文本 结点定义文件 OUT 文本 ANSYS 输出文件 RST 二进制 结构和耦合场分析的结果文件 RTH 二进制 温度场分析的结果文件 SNN 文本 载荷步文件 文 件 名 文件类型 内 容 plane.db 二进制 数据库文件 plane.dbb 二进制 数据库备份文件（当非线性分析不正常终止时产生） plane.emat 二进制 单元矩阵 plane.err 文本 错误或警告信息 plane.esav 二进制 单元存储数据（当非线性分析不能向上兼容时产生） plane.full 二进制 装配的整体刚度和质量矩阵 plane.ldhi 文本 载荷步中载荷和边界条件 plane.log 文本 命令行输入历史记录 plane.mntr 二进制 监视文件 plane.opt 文本 优化数据 plane.osav 二进制 单元存储文件的备份 plane.rdb 二进制 第一载荷步第一子步起始时的数据状态 plane.rst 二进制 结构或耦合场分析得到的结果文件 文件名.ext是由 ANSYS定义的扩展名，用于区分文件的用途和类型，默认...
