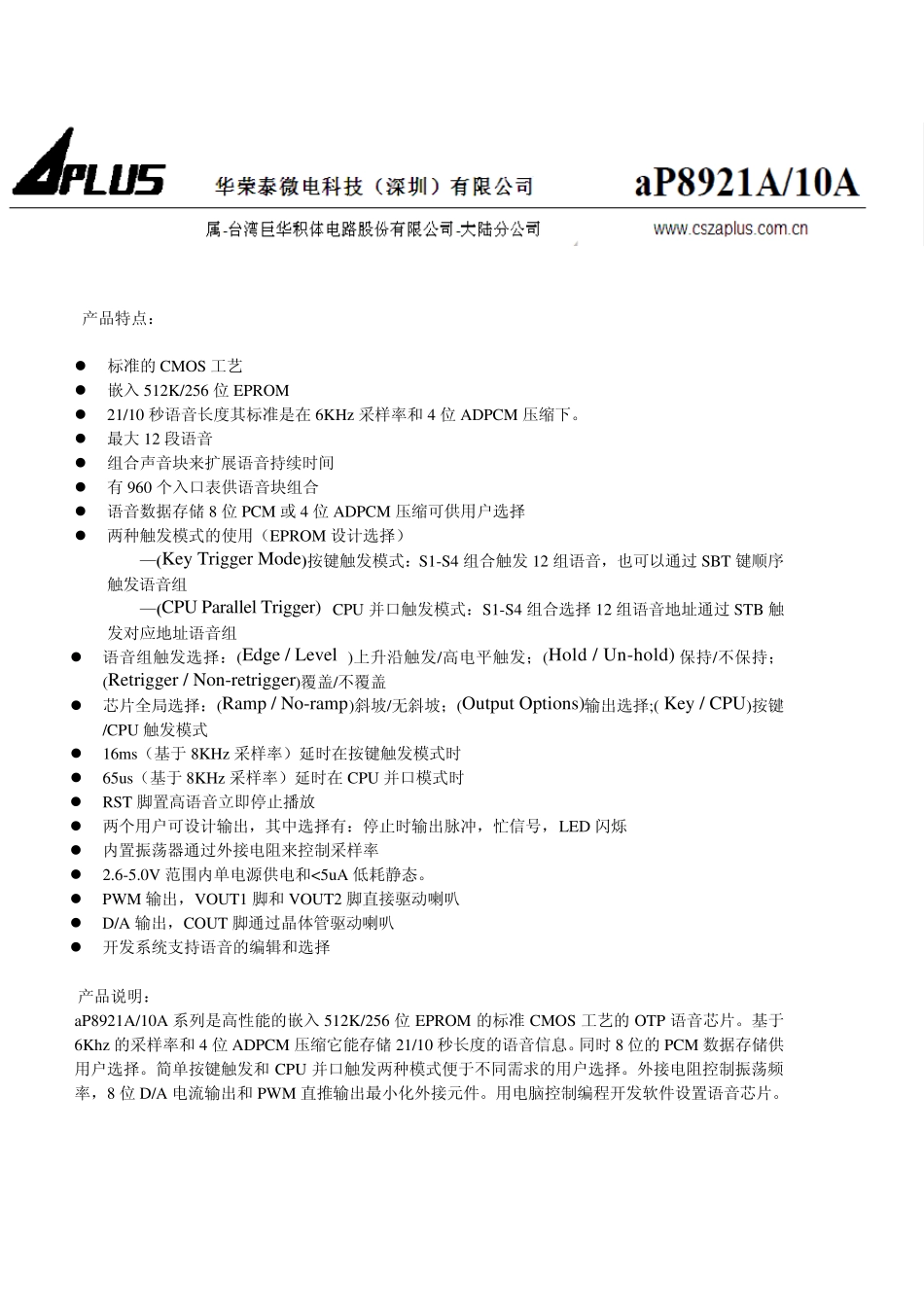

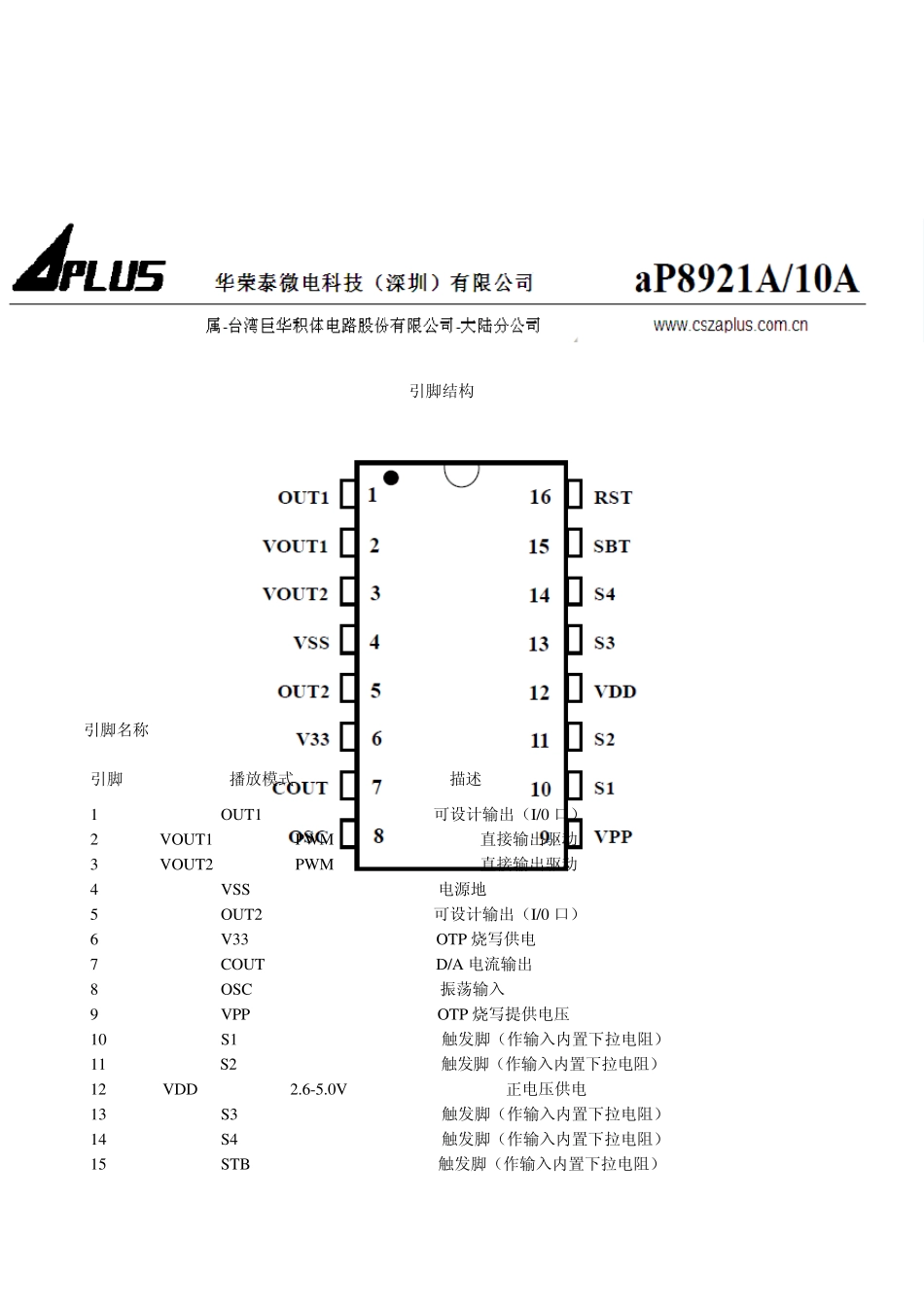

产品特点：  标准的CMOS 工艺  嵌入512K/256 位EPROM  21/10 秒语音长度其标准是在6KHz 采样率和4 位ADPCM 压缩下。  最大12 段语音  组合声音块来扩展语音持续时间  有960 个入口表供语音块组合  语音数据存储8 位PCM 或4 位ADPCM 压缩可供用户选择  两种触发模式的使用（EPROM 设计选择） —(Key Trigger Mode)按键触发模式：S1-S4 组合触发12 组语音，也可以通过 SBT 键顺序触发语音组 —(CPU Parallel Trigger) CPU 并口触发模式：S1-S4 组合选择12 组语音地址通过 STB 触发对应地址语音组  语音组触发选择：(Edge / Level )上升沿触发/高电平触发；(Hold / Un-hold) 保持/不保持；(Retrigger / Non-retrigger)覆盖/不覆盖  芯片全局选择：(Ramp / No-ramp)斜坡/无斜坡；(Output Options)输出选择;( Key / CPU)按键/CPU 触发模式  16ms（基于 8KHz 采样率）延时在按键触发模式时  65us（基于 8KHz 采样率）延时在CPU 并口模式时  RST 脚置高语音立即停止播放  两个用户可设计输出，其中选择有：停止时输出脉冲，忙信号，LED 闪烁  内置振荡器通过外接电阻来控制采样率  2.6-5.0V 范围内单电源供电和<5uA 低耗静态。  PWM 输出，VOUT1 脚和VOUT2 脚直接驱动喇叭  D/A 输出，COUT 脚通过晶体管驱动喇叭  开发系统支持语音的编辑和选择 产品说明： aP8921A/10A 系列是高性能的嵌入512K/256 位EPROM 的标准CMOS 工艺的OTP 语音芯片。基于6Khz 的采样率和4 位ADPCM 压缩它能存储21/10 秒长度的语音信息。同时8 位的PCM 数据存储供用户选择。简单按键触发和CPU 并口触发两种模式便于不同需求的用户选择。外接电阻控制振荡频率，8 位D/A 电流输出和PWM 直推输出最小化外接元件。用电脑控制编程开发软件设置语音芯片。 引脚结构 引脚名称 引脚 播放模式 描述 1 OUT1 可设计输出（I/0 口） 2 VOUT1 PW M直接输出驱动 3 VOUT2 PW M直接输出驱动 4 VSS 电源地 5 OUT2 可设计输出（I/0 口） 6 V33 OTP 烧写供电 7 COUT D/A 电流输出 8 OSC 振荡输入 9 VPP OTP 烧写提供电压 10 S1 触发脚（作输入内置下拉电阻） 11 S2 触发脚（作输入内置下拉电阻） 12 VDD 2.6-5.0V正电压供电 13 S3 触发脚（作输入内置下拉电阻） 14 S4 触发脚（作输入...
