ArcGIS实用制图技巧——如何制作“阴影”效果

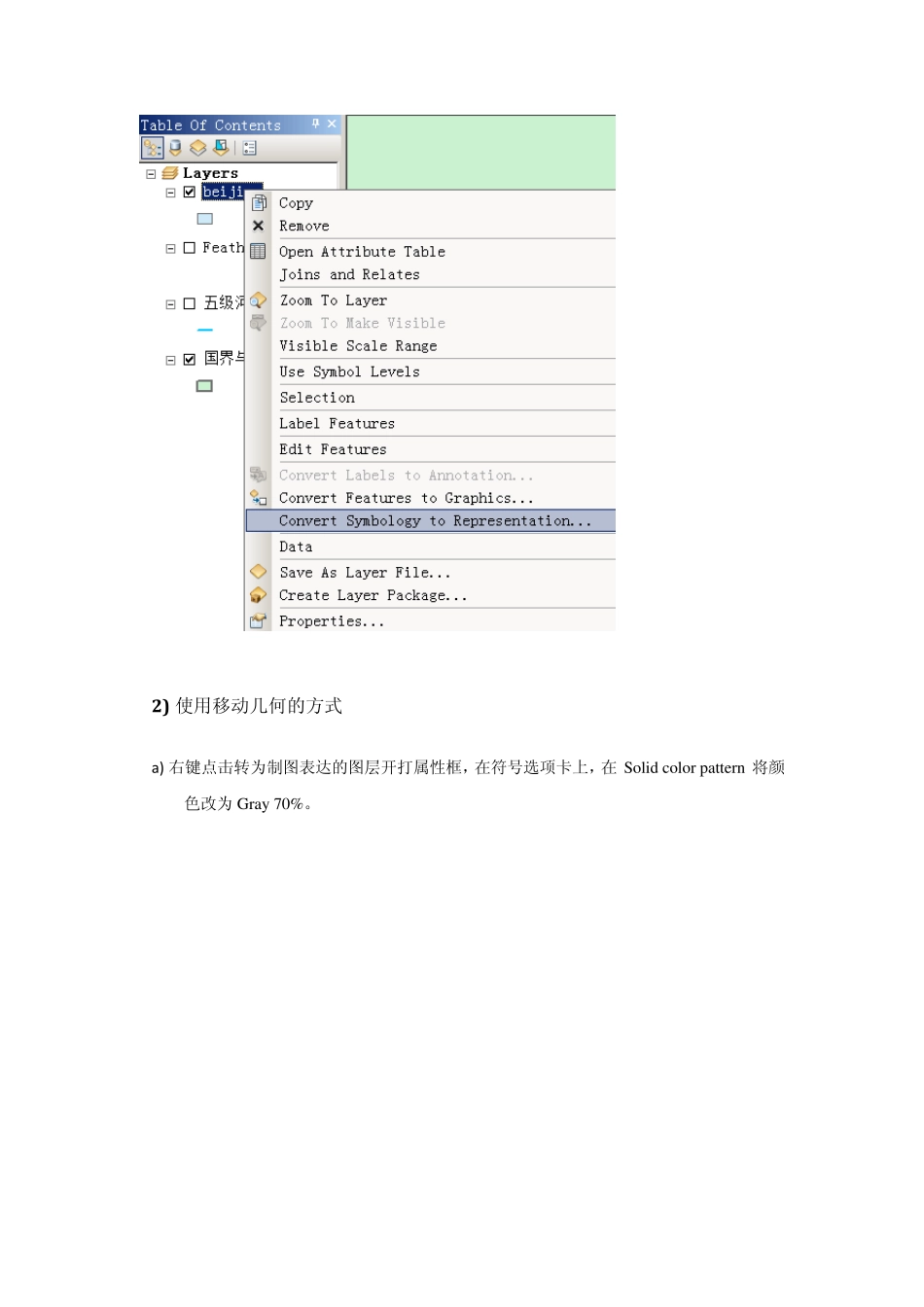

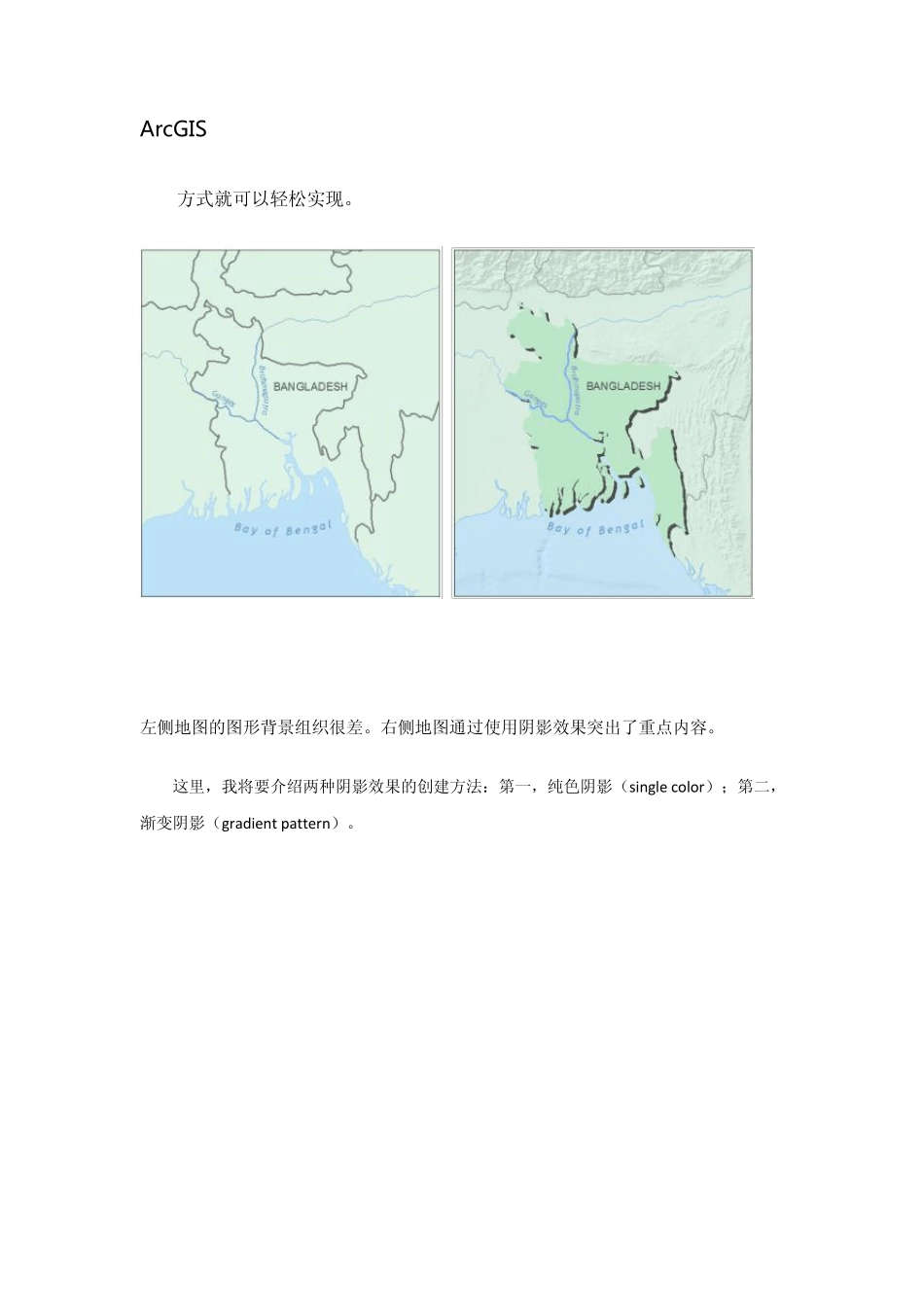

ArcGIS 实用制图技巧——如何制作“阴影”效果 方式就可以轻松实现。 左侧地图的图形背景组织很差。右侧地图通过使用阴影效果突出了重点内容。 这里，我将要介绍两种阴影效果的创建方法：第一，纯色阴影（single color）；第二，渐变阴影（gradient pattern）。 创建阴影效果，分以下2 个步骤来实现。 1. 将要素类的符号转为制图表达。 2. 使用移动几何的方式。 【由于需要使用制图表达，因此数据需要存储在 geodatabase 当中】  纯色阴影： 1 ) 将要素类的符号转为制图表达 a) 在内容列表中，右键要素类图层，点击“Convert Symbology to Representation”。 2 ) 使用移动几何的方式 a ) 右键点击转为制图表达的图层开打属性框，在符号选项卡上，在“Solid color pattern”将颜色改为Gray 70%。 b) 点击右上角的加号按钮添加几何效果并选择Move，点击OK。 c) 将X、Y 的偏移值分别改为下图所示，点击 OK。 d ) 在内容列表中，将原要素类图层与转为制图表达后的图层叠加显示（注意制图表达图层在下边），便出现了阴影的效果。  渐变阴影： 1 ) 将制图表达的符号改为渐变模式 a) 在内容列表中，右键点击带有制图表达的图层并点击属性。在符号选项卡中，在“Solid color pattern”右上角点击黑色小箭头并选择“Gradient”模式。 b) 将Color 1 改为Gray 10%，将Color 2 改为Black，使用HSV 算法，样式选择Buffer，修改间隔为100，百分比为5，角度为0。 这样，边缘的阴影效果就会变得比较柔和。 不过，这种方法对于较小的多边形效果不明显（比如下图中的情况），这时可以使用override 的方式修正。 2) 使用override 方式修正阴影 a ) 在内容列表中，修改查看方式为“List by Selection”。对转为制图表达的要素类，点击第一个图标最后使这个图层为选中状态。 b) 调出制图表达工具条和编辑工具条。 c) 点击编辑工具条开始编辑这个要素类。 d) 在制图表达工具条上，使用选择阴影效果不正确的多边形。 e) 在制图表达工具条上，点击制图表达属性 来显示被选中的多边形的制图表达规则，属性表会在左侧的内容列表中出现。 f) 修改百分比值，小多边形需要将该值调大。本例中，将岛屿多边形的百分比值改为 60-90之间。 g ) 在编辑工具条上，停止编辑并进行保存，效果如下所示。
