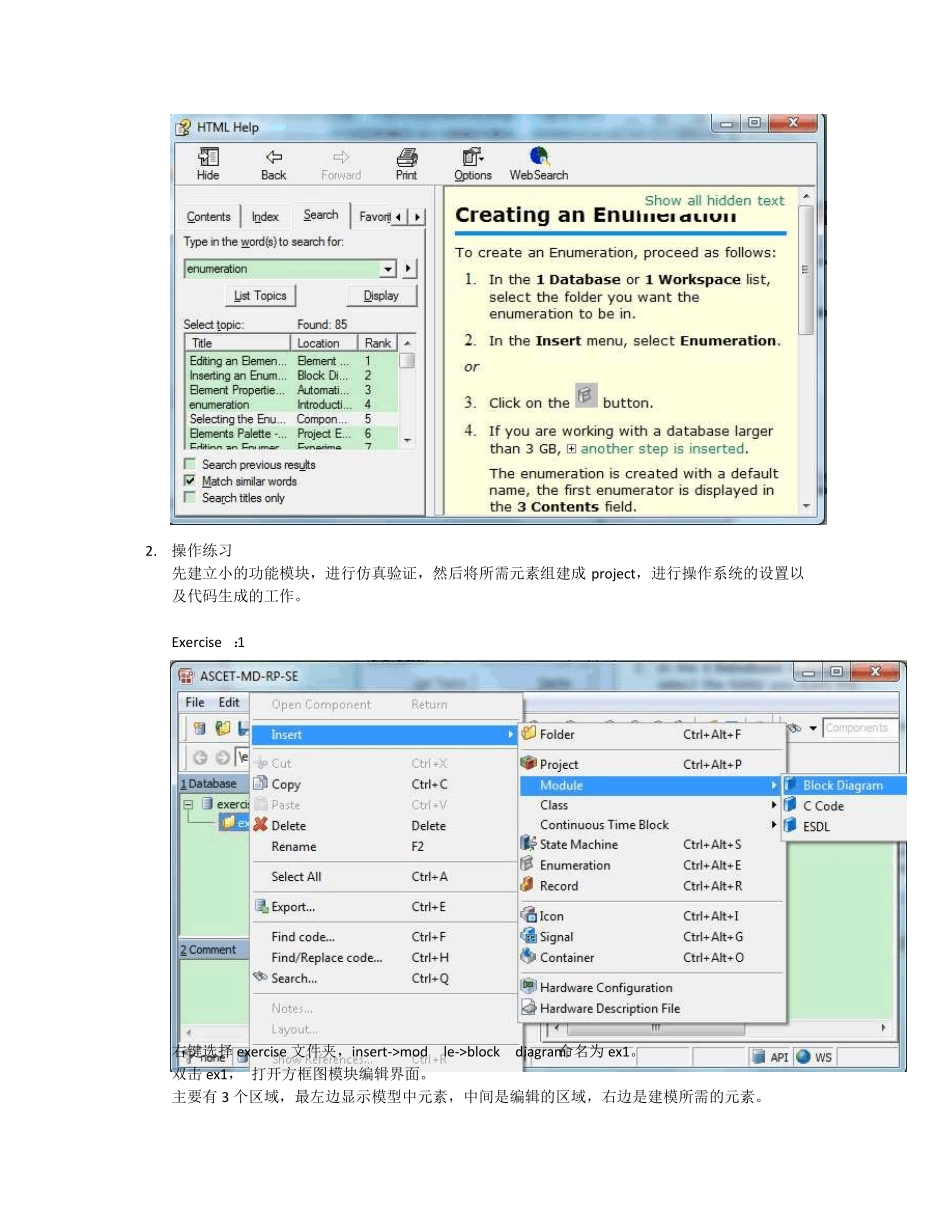

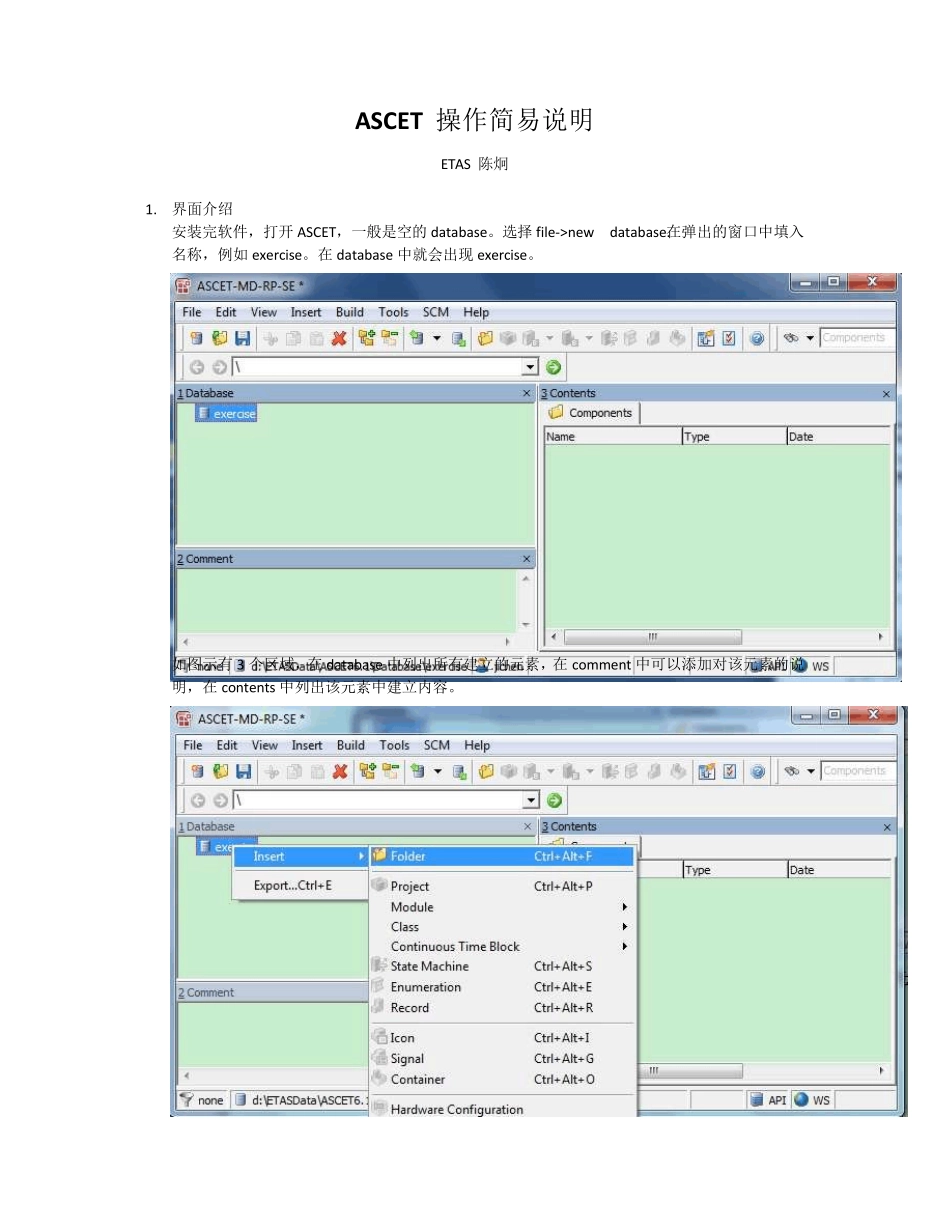

ASCET 操作简易说明 ETAS 陈炯 1. 界面介绍 安装完软件，打开ASCET，一般是空的database。选择 file->new database. 在弹出的窗口中填入名称，例如 exercise。在 database 中就会出现 exercise。 如图示有 3 个区域，在 database 中列出所有建立的元素，在 comment 中可以添加对该元素的说明，在 contents 中列出该元素中建立内容。 选中database中exercise点击右键，如图示建立文件夹exercise。建立文件夹可以将不同的元素分类放置便于管理。 右键点击exercise文件夹，可以建立需要的元素。 Project: 包含其它元素，是对一个系统的定义，可以进行操作系统的配置，进行仿真计算。 Module：定义一定功能，可以是方框图也可以是 C 代码的，一般不设置参数和返回值。 Class：对一定功能进行封装，可是设置参数和返回值，可重复调用。 Continuous Time Block：针对物理模型进行建模的模块，根据数学传递函数进行模型建立。 State Machine：状态机是对离散系统的描述，在有限个状态间根据条件进行跳转。 Enumeration：枚举类型，在建模时可以使用。 Record：将不同类型封装在一起，类似于软件编程中的结构体。 以上是建立控制逻辑的基本元素。 Icon：用于模块的图标，用户可以创建自己的模块后，自定义图标以显示在模型中。 Signal：在进行测试时，可以自定义输入信号对控制模型进行测试。 Container：类似于文件夹的功能，可以将相关的元素放入 container，在进行版本控制时起作用。 Hardw are Configuration: 在进行快速原型设置时，对硬件进行设置的模块。 Hardw are Description file: 对硬件进行说明。 提示：具体说明可以通过在线帮助进行查询。选择菜单中help->contents, 或按 F1，可以弹出帮助窗口，进行查询。 2. 操作练习 先建立小的功能模块，进行仿真验证，然后将所需元素组建成project，进行操作系统的设置以及代码生成的工作。 Exercise 1： 右键选择 exercise 文件夹，insert->module->block diagram. 命名为 ex1。 双击 ex1， 打开方框图模块编辑界面。 主要有 3 个区域，最左边显示模型中元素，中间是编辑的区域，右边是建模所需的元素。 元素的简易说明： 红色的元素是全局变量，在程序中不需要人为调整，测试过程中作为测量变量。L 为逻辑变量，S 为有符号变量，U 为无符号变量，C 为连续变量，E 为枚举变量。它们彼此也可以通过属性菜单进行转换。...
