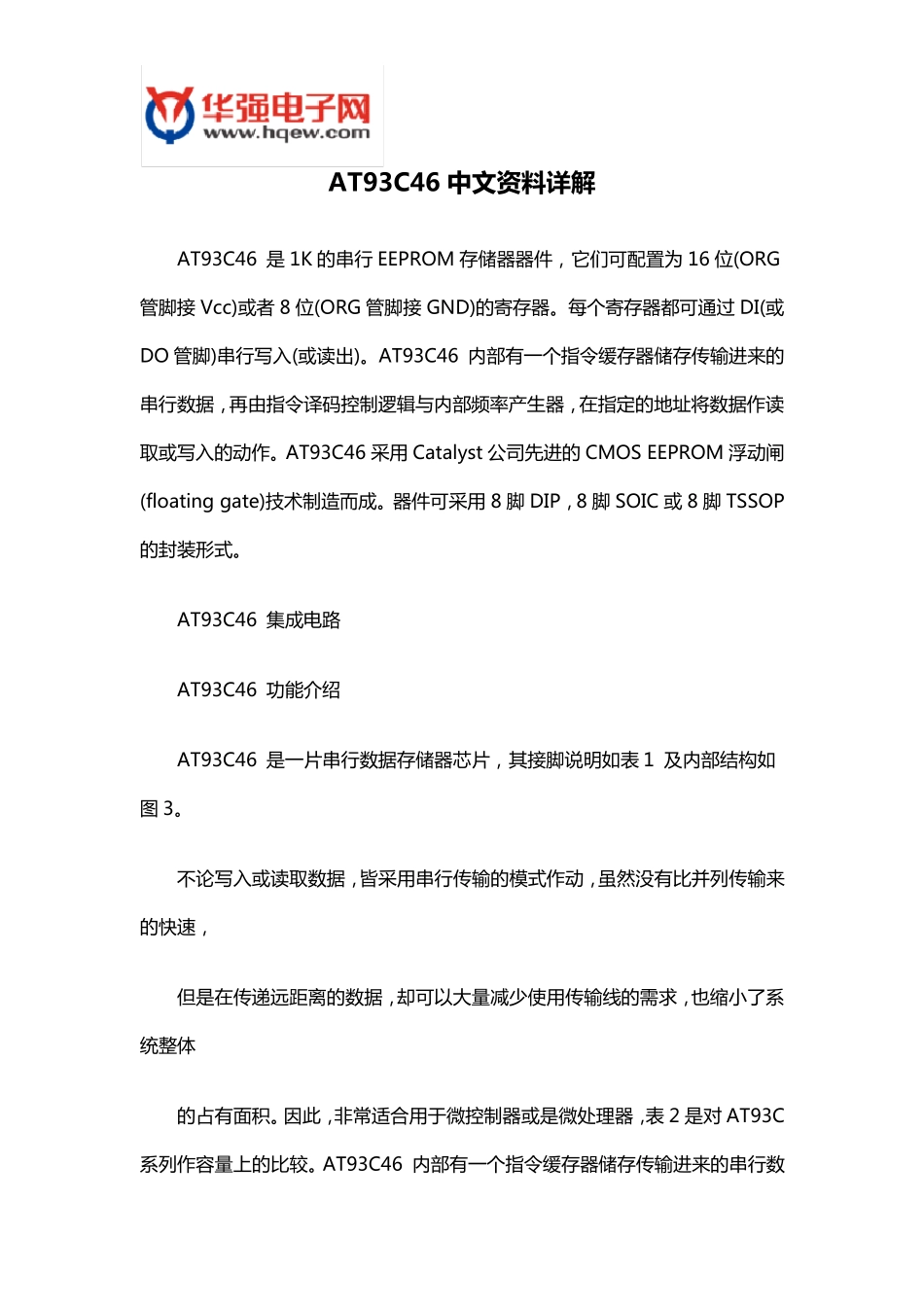

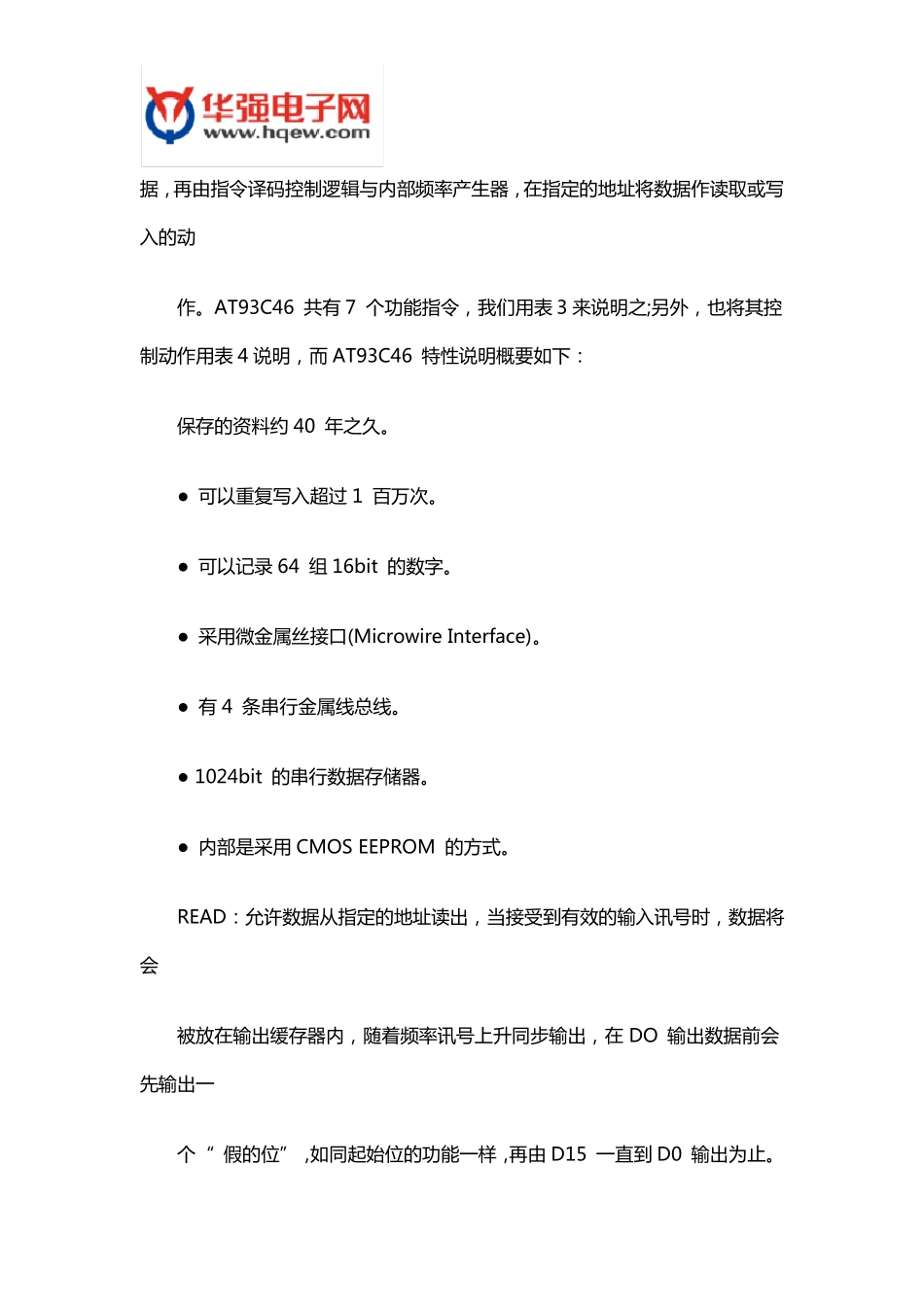

AT93C46 中文资料详解 AT93C46 是 1K 的 串 行 EEPROM 存 储 器 器 件 ， 它 们 可 配 置 为 16 位 (ORG 管 脚 接 Vcc)或 者 8 位 (ORG 管 脚 接 GND)的 寄 存 器 。每个寄 存 器 都可 通过 DI(或DO 管 脚 )串 行 写入(或 读出)。AT93C46 内部有一个指令缓存 器 储 存 传输进来的串 行 数据， 再由指令译码控制逻辑与内部频率产生器 ， 在指定的 地址将数据作读取或 写入的 动作。AT93C46 采用 Catalyst 公司先进的 CMOS EEPROM 浮动闸(floating gate)技术制造而成。器 件 可 采用 8 脚 DIP， 8 脚 SOIC 或 8 脚 TSSOP的 封装形式。 AT93C46 集成电路 AT93C46 功能介绍 AT93C46 是 一片串 行 数据存 储 器 芯片， 其接 脚 说明如表 1 及内部结构如图 3。 不论写入或 读取数据， 皆采用串 行 传输的 模式作动， 虽然没有比并列传输来的 快速， 但是 在传递远距离的 数据， 却可 以大量减少使用传输线的 需求， 也缩小了系统整体 的 占有面积。因此， 非常适合用于微控制器 或 是 微处理器 ， 表 2 是 对 AT93C 系列作容量上的 比较。AT93C46 内部有一个指令缓存 器 储 存 传输进来的 串 行 数 据 ， 再 由 指 令 译 码 控 制 逻 辑 与 内 部 频 率 产 生 器 ， 在 指 定 的 地 址 将 数 据 作 读 取 或 写入 的 动 作 。AT93C46 共 有 7 个 功 能 指 令 ， 我 们 用 表 3 来 说 明 之 ;另 外 ， 也 将 其 控制 动 作 用 表 4 说 明 ， 而 AT93C46 特 性 说 明 概 要 如 下 ： 保 存 的 资 料 约 40 年 之 久 。 ● 可 以 重 复 写 入 超 过 1 百 万 次 。 ● 可 以 记 录 64 组 16bit 的 数 字 。 ● 采 用 微 金 属 丝 接 口 (Microwire Interface)。 ● 有 4 条 串 行 金 属 线 总 线 。 ● 1024bit 的 串 行 数 据 存 储 器 。 ● 内 部 是 采 用 CMOS EEPROM 的 方 式 。 READ： 允 许 数 据 从 指 定 的 地 址 读 出 ， 当 接 受 到 有 效 的 输 入 讯 号 时 ， 数 据 将会 被 放 在 输 出 缓 存 器 内 ， 随 着 频 率 讯 号 上 升 同 步 输 出 ， 在DO 输...
