AVEVADiagram操作定制说明

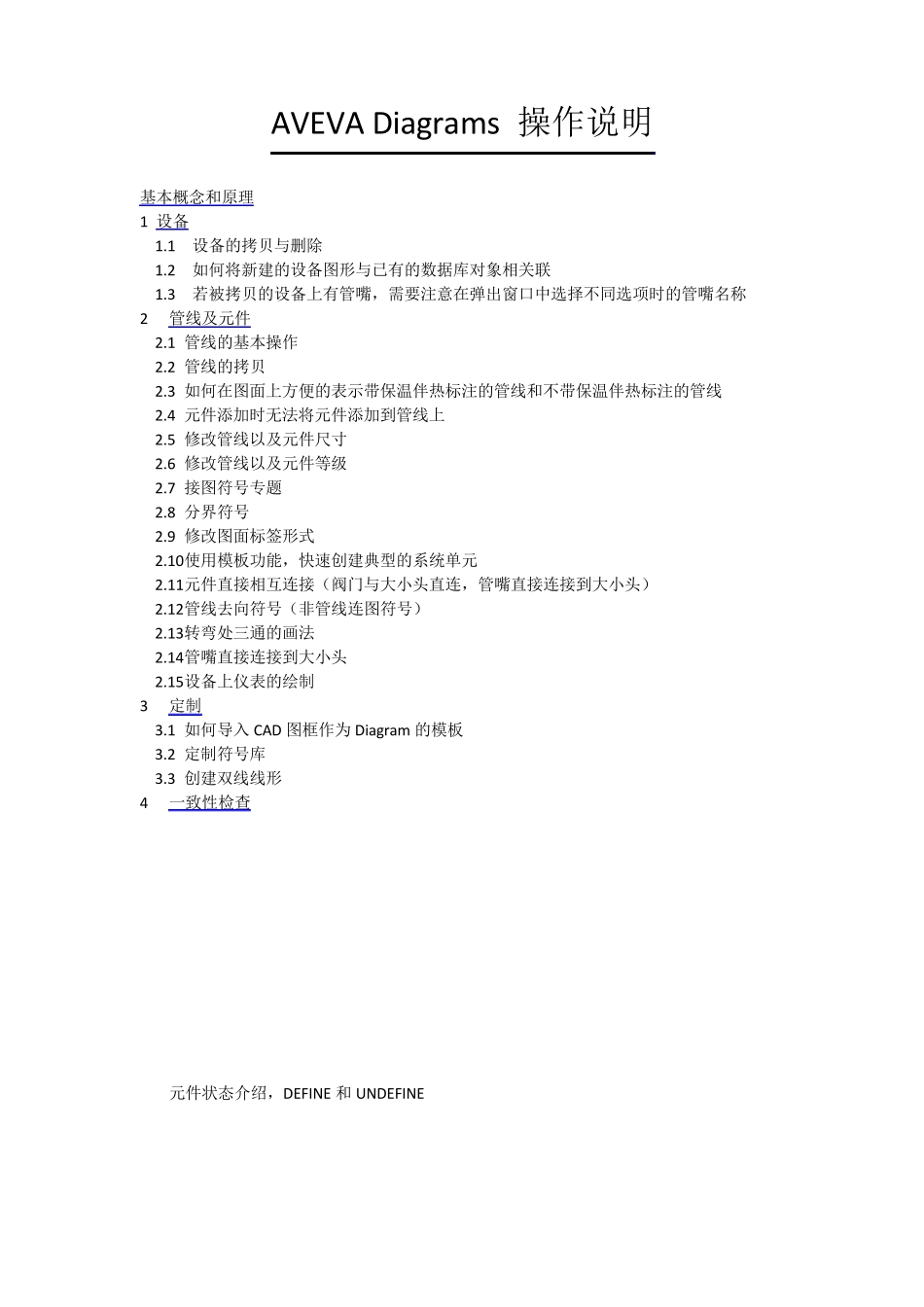

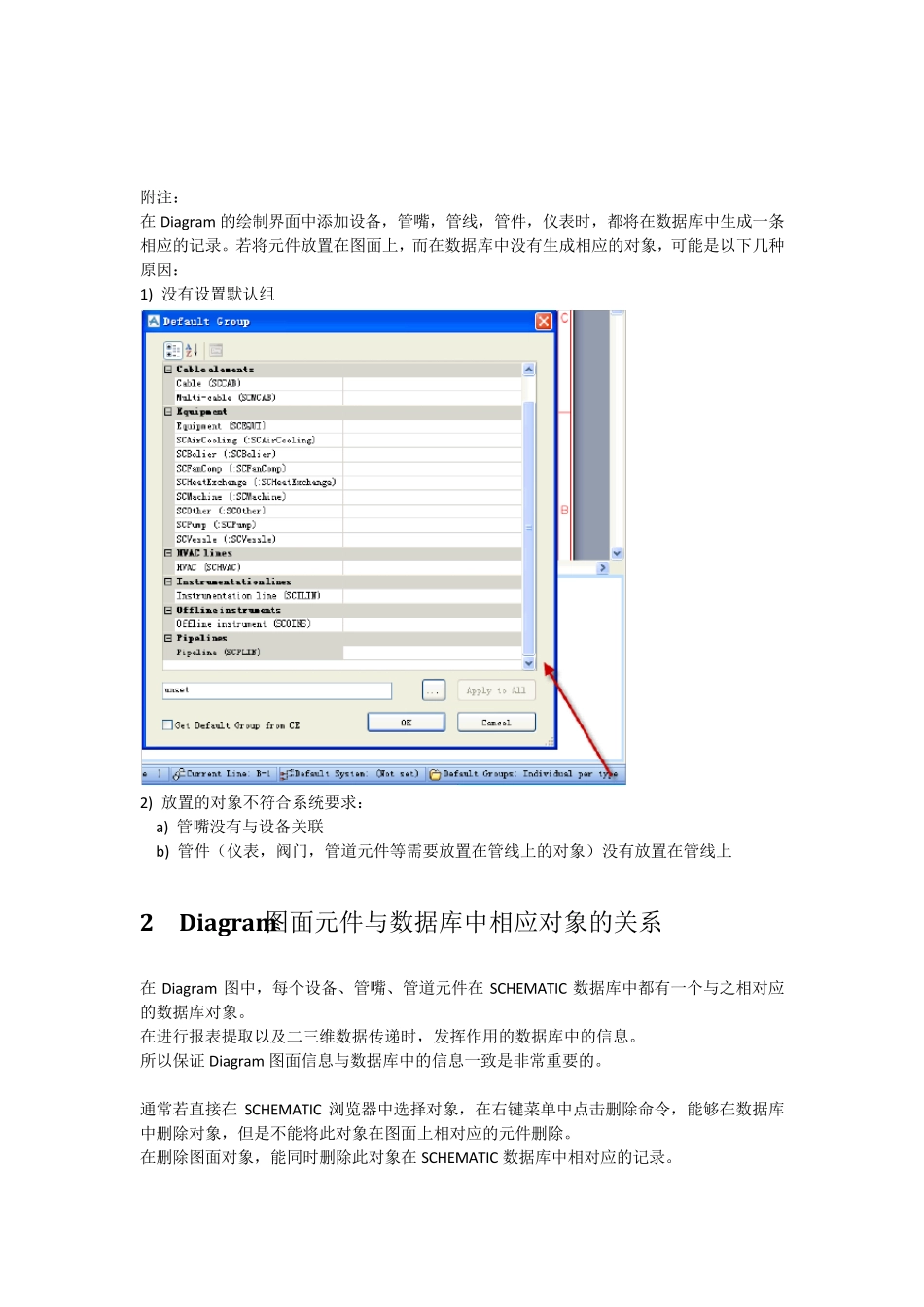

AVEVA Diagrams 操作说明 基本概念和原理 1 设备 1.1 设备的拷贝与删除 1.2 如何将新建的设备图形与已有的数据库对象相关联 1.3 若被拷贝的设备上有管嘴，需要注意在弹出窗口中选择不同选项时的管嘴名称 2 管线及元件 2.1 管线的基本操作 2.2 管线的拷贝 2.3 如何在图面上方便的表示带保温伴热标注的管线和不带保温伴热标注的管线 2.4 元件添加时无法将元件添加到管线上 2.5 修改管线以及元件尺寸 2.6 修改管线以及元件等级 2.7 接图符号专题 2.8 分界符号 2.9 修改图面标签形式 2.10 使用模板功能，快速创建典型的系统单元 2.11 元件直接相互连接（阀门与大小头直连，管嘴直接连接到大小头） 2.12 管线去向符号（非管线连图符号） 2.13 转弯处三通的画法 2.14 管嘴直接连接到大小头 2.15 设备上仪表的绘制 3 定制 3.1 如何导入CAD 图框作为Diagram 的模板 3.2 定制符号库 3.3 创建双线线形 4 一致性检查 元件状态介绍，DEFINE 和 UNDEFINE 基本概念和原理 1 Diagram中的数据层次结构  最高为W ORLD 层  W ORLD 层次下的第一层为GROUP 层，GROUP 层次可嵌套  GROUP 层次下能够存放管线（SCPLINE），设备(SCEQUI)，离线仪表(SCOINS)，图纸(SCDIAG)，图框(SCTEMP)以及符号库(SCSTEN)  SCPLINE 层次下是SCBRANCH 层  SCBRANCH 层次下是SCSEG 层，SCSEG 层的作用是区分同一SCBRANCH 在两张不同图纸的内容。 举例来说，若一个 SCBRANCH 跨越了 3 张图纸，那么 SCBRANCH 下将会有 3 个 SCSEG层次；每个 SCSEG 层次下存放的这个 SCBRANCH 在一张图纸内的信息。  SESEG 层次下用于存放管段 (SCTUBE),阀门（SCVALV），管件（SCFITT），仪表（SCINST），终端符号（SCPDES），接图符号（SCOPCI/O） 附注： 在Diagram 的绘制界面中添加设备，管嘴，管线，管件，仪表时，都将在数据库中生成一条相应的记录。若将元件放置在图面上，而在数据库中没有生成相应的对象，可能是以下几种原因： 1) 没有设置默认组 2) 放置的对象不符合系统要求： a) 管嘴没有与设备关联 b) 管件（仪表，阀门，管道元件等需要放置在管线上的对象）没有放置在管线上 2 Diagram图面元件与数据库中相应对象的关系 在Diagram 图中，每个设备、管嘴、管道元件在SCHEMATIC 数据库中都有一个与之相对应的数据库对象。 在进行报表提取以及二三维数据传递...
