A型柔性法兰连接排水铸铁管施工工艺

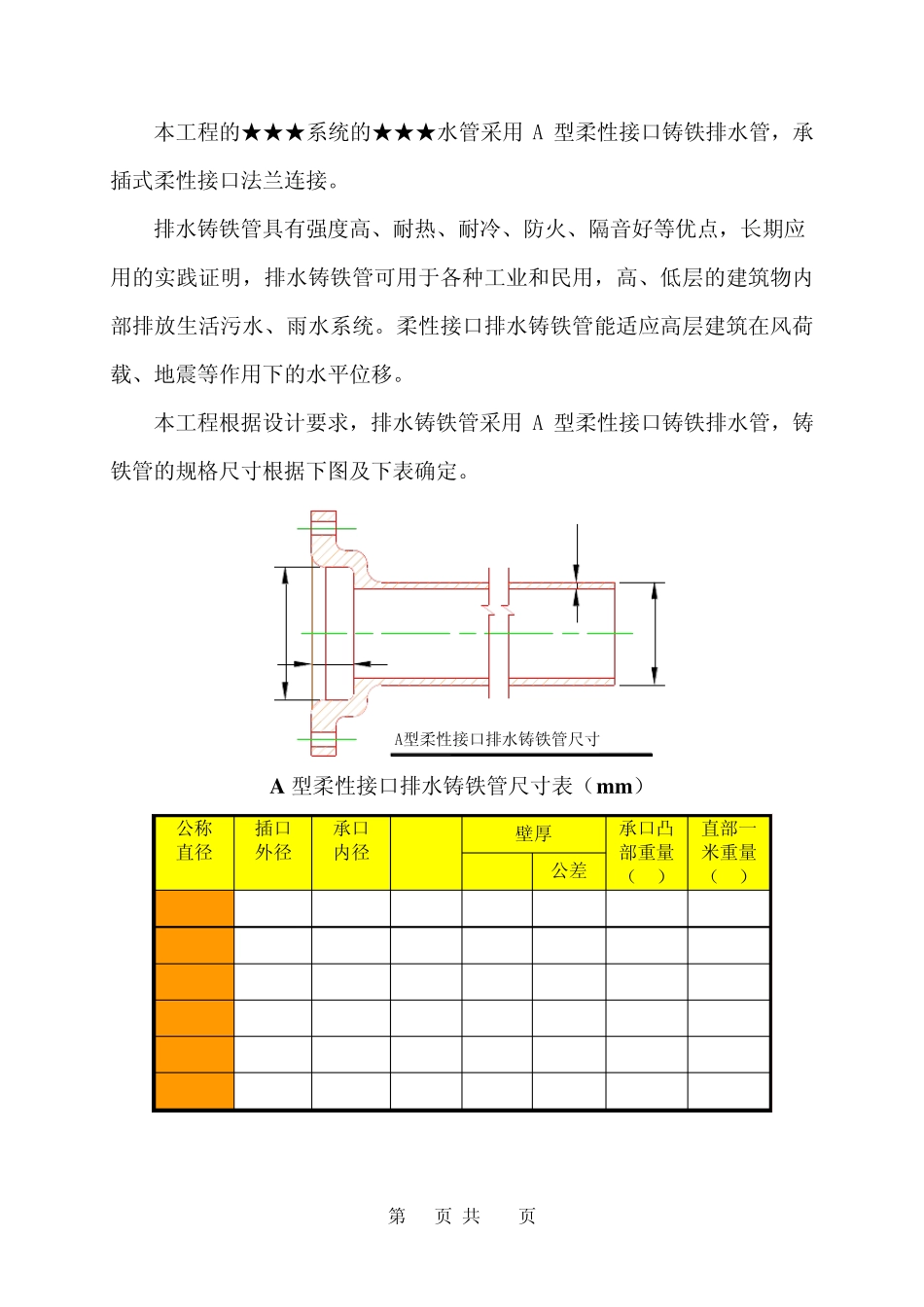

第 1 页 共 14 页 本工程的★★★系统的★★★水管采用 A 型柔性接口铸铁排水管，承插式柔性接口法兰连接。 排水铸铁管具有强度高、耐热、耐冷、防火、隔音好等优点，长期应用的实践证明，排水铸铁管可用于各种工业和民用，高、低层的建筑物内部排放生活污水、雨水系统。柔性接口排水铸铁管能适应高层建筑在风荷载、地震等作用下的水平位移。 本工程根据设计要求，排水铸铁管采用 A 型柔性接口铸铁排水管，铸铁管的规格尺寸根据下图及下表确定。 A型柔性接口排水铸铁管尺寸PTD3D2 A 型柔性接口排水铸铁管尺寸表（mm） 公称 直径 DN 插口 外径 D2 承口 内径 D3 P 壁厚 承口凸部重量（kg） 直部一米重量（kg） T 公差 50 61 67 38 4.5 -0.7 0.90 5.75 75 86 92 38 5.0 -0.7 1.00 9.16 100 111 117 38 5.0 -0.7 1.40 11.99 125 137 145 40 5.5 -1.0 2.30 16.36 150 162 170 42 5.5 -1.0 3.00 19.47 200 214 224 50 6.0 -1.0 4.00 23.23 第 2 页 共 14 页 （1 ）施工顺序的安排 排水管道系统的安装本着先干管后支管，先立管后水平管，由低到高，由里到外的原则进行。 （2 ）施工准备 施工前技术人员要根据施工图纸并结合现场的实际情况绘制出施工草图，主要根据设计的层高及各层地面做法厚度，管道的坐标、标高、坡度和坡向，管道甩口位置，管道直径，以及支吊架设置的位置等来绘制施工草图。根据施工草图提出该系统的材料计划、机具设备需求计划、劳动力计划，并向施工人员进行技术交底。要使施工人员明白施工任务、工期要求、质量要求、安全防护措施及具体的操作方法。施工前对施工人员进行柔性排水铸铁管安装方面的技术培训，掌握操作要点，经培训并考核合格后方可上岗作业。 施工机具设备包括砂轮机、台钻、电锤、套丝机、电焊机、扳手、线坠、水平尺、钢卷尺等。 排水系统所需主材有A型无承口排水铸铁管、管件，清扫口、检查口、地漏，主材要求管材、管件壁厚均匀，造型规矩，不得有粘砂、毛刺、砂眼、裂纹等缺陷。管材和管件内外表面应涂防腐涂料，涂料必须符合管道工程对内外介质的抗腐蚀要求和防火要求。内壁可采用环氧煤沥青涂料，排水管支、吊架安装 排水干管安装 通球试验 管道保温 灌水试验 排水支管安装 排水配件安装 预制加工 安装准备 铸铁排水管施工工艺流程： 排水立管安装 第 3 页 共 14 页 厚度不小于120μ m；外...
