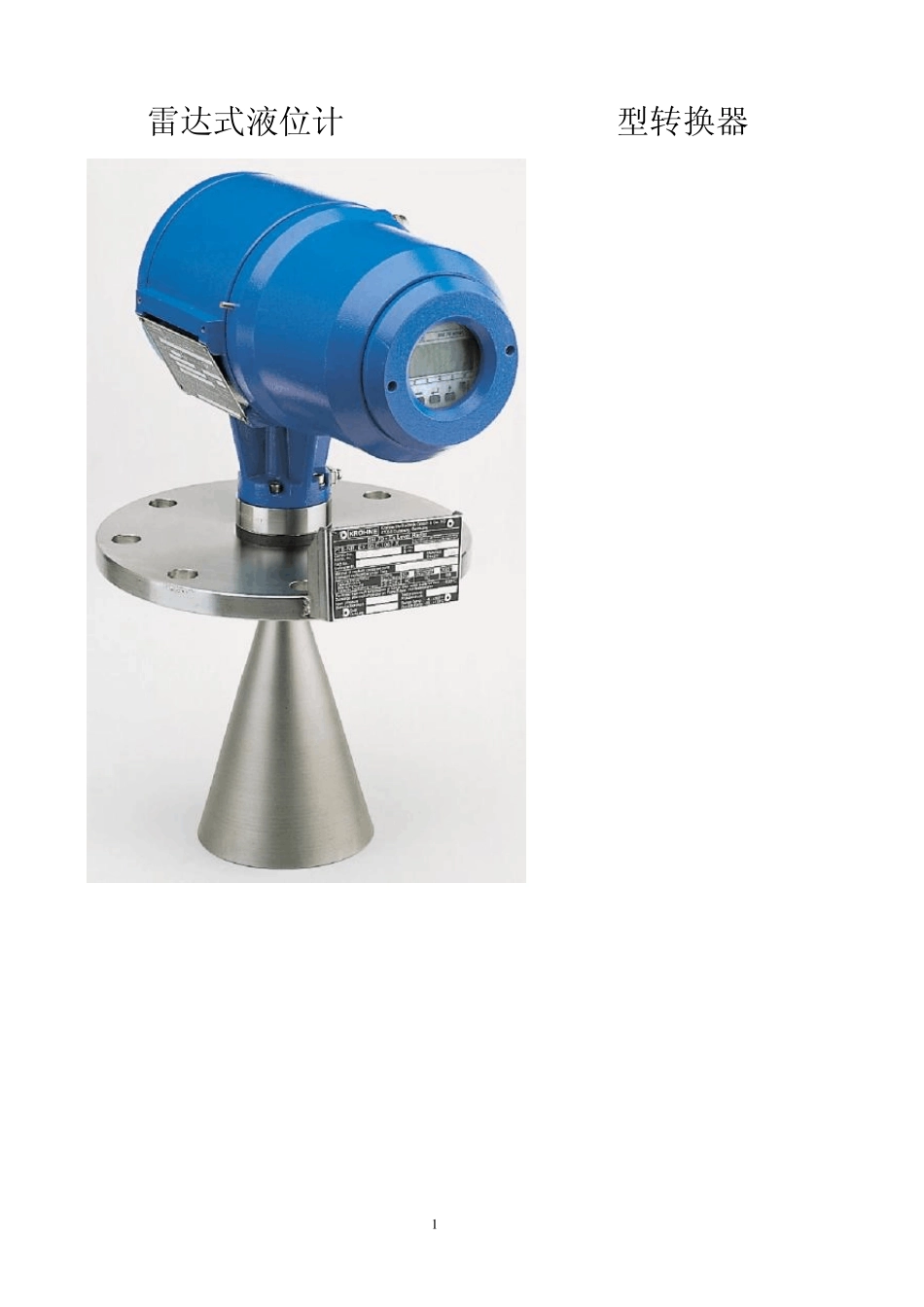

1 雷达式液位计BM70A/BM702/BM700型转换器 2 按照测量介质及应用场合选择BM700或BM702或BM70A指示器: 型号 BM700 BM702 BM70A 原装进口 接线 4线制 2线制 4线制 输出 4~20mA 4~20mA 4~20mA 总线 HART HART Smart / Hart, RS 485/ Modbus, Profibus, FF 防爆 Exde Exi Exde,ia.ib复合型防爆 功率 5000mW 70mW 5000mW或70mW 电源 24VDC 220VAC 24VDC 24VDC 220VAC 量程 20米 20米 40米 精度 ±10mm ±10mm ±10mm 介质 ε r≥1.5液体 过程罐、储罐 ε r≥1.5液体 储罐 ε r≥1.5液体、固体颗粒 过程罐、储罐 3 电气连接 BM70A:为四线制接线,电源线为端子1和2(220V或24V) 信号输出端子为31+,32-。 BM700:为四线制接线,电源线为端子1和2(220V或24V) 信号输出端子为31+,32-。 BM702:24V两线制4-20mA输出,1和2端子接线时不分正负。 BM70A,700接线 BM702接线 功能及数据设定简述 BM70转换器所有的数据及功能设定均由转换器面板上三个键→,┘,↑或者对应的三个 4 磁敏开关完成。当转换器配置磁敏开关后,用磁笔即可在盖板外遥控设定而无需开盖操作,尤其适用于爆炸,高腐蚀等恶劣环境中,其操作与按键设定方式一致。 1. 键的功能 1.1 →键为游标键,能在显示屏上进行移位。例如,选择功能系数时,通过该键能从左至右移动数据位置直至显示所需系数。 在数据修改中能通过该键移位至任意所需数据位。当移至所需位置时,该位即会闪烁。另外,当所需设定系数号到位时,按该键即可进入该功能。 1.2 ↑键为选择键,能够改变闪烁位上的内容(数字,字符或功能); --对于数字,每按一次增1, --对于系数号Fct---,通过它能选择主菜单或次菜单, --对于字符/单位,通过该键能从内存表中选择下一个所需单位或字符, --对于标记,通过该键能轮流改变“+”至“-”,次方数从“E+”至“E-”。 1.3 ┘键为接受键(┘回车键),用于; --接受所设定的参数, --对决显示的功能执行菜单以及错误信息进行确认。 注: * 当设定数值超出输入许可量程时,按“接受键┘”后,显示值将会闪烁, 第一行:显示许可最大或最小值, 第二行:显示字母 MIN VALUE或MAX VALUE, 当再按接受键┘后,将显示出错设定值,这时用户在此数据上重新设定正确数值。 * 自动返回功能:在信号转换器处于设定状态时,如15分钟内未按键,信号转换器则自动返回测量模式并不...
