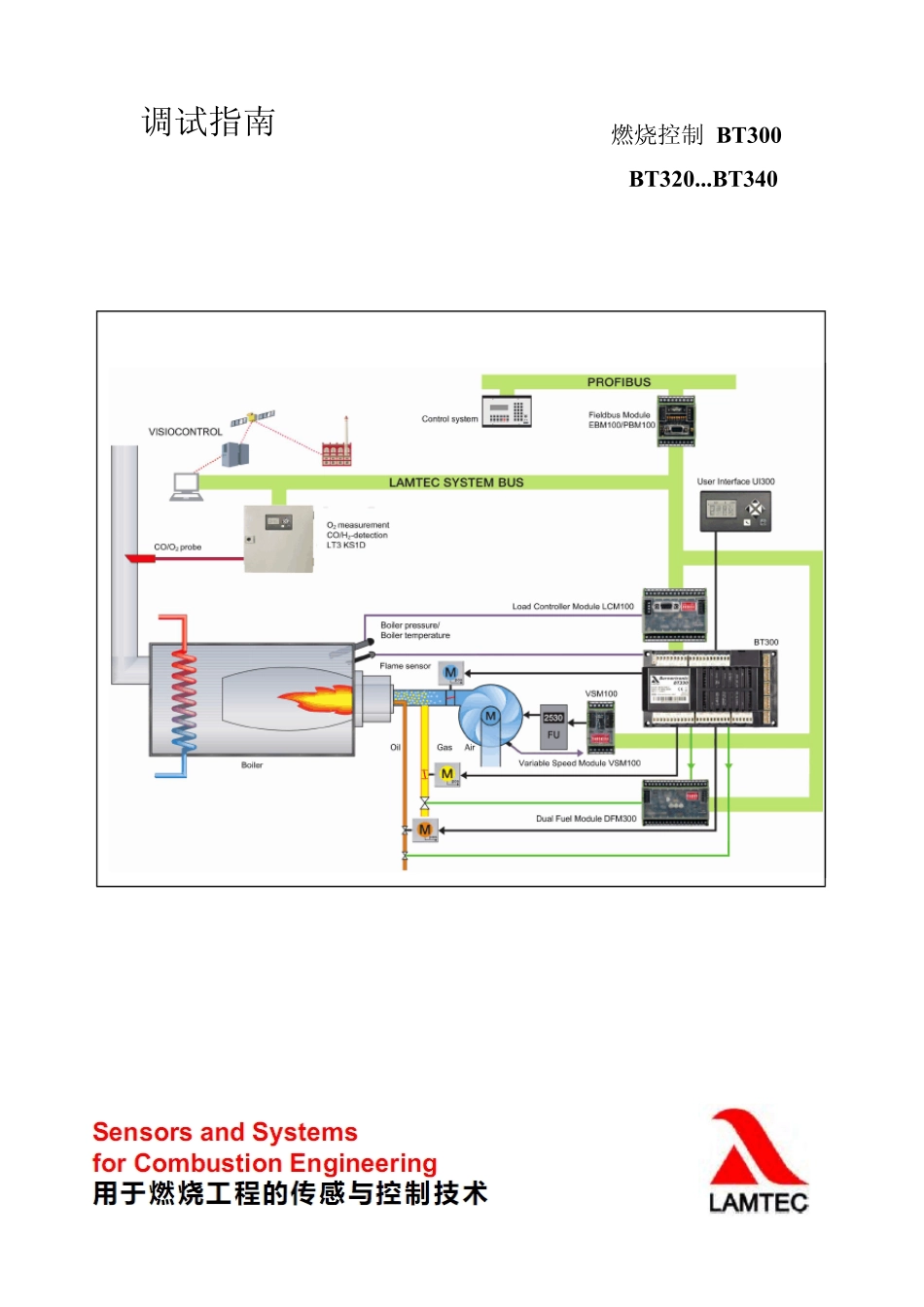

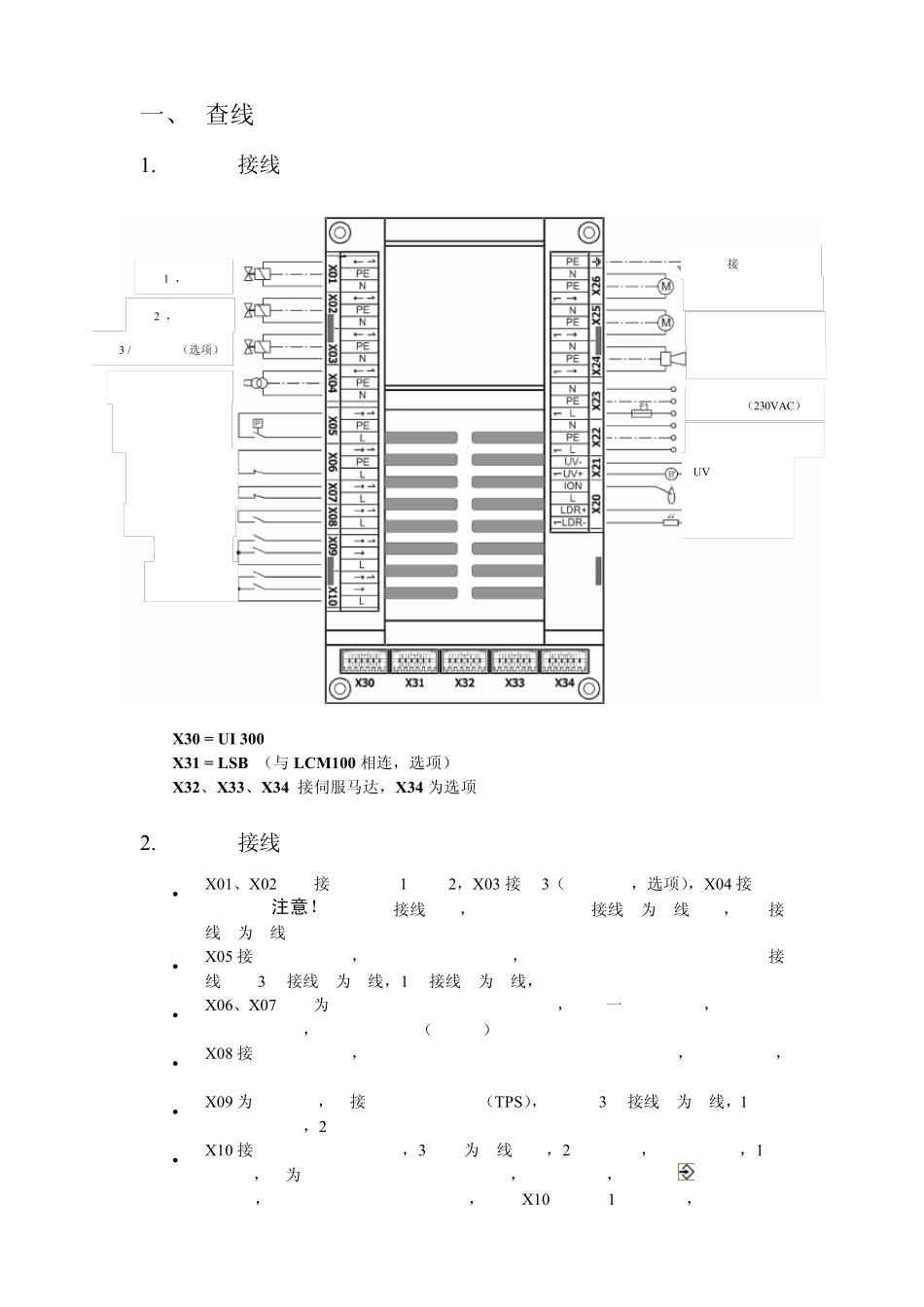

调试指南燃烧控制BT300BT320...BT340一、 查线1. 控制器接线图X30 = UI 300X31 = LSB (与 LCM100 相连,选项)X32、X33、X34 接伺服马达,X34 为选项2. 控制器接线说明X01、X02 分别接阀组的阀 1 和阀 2,X03 接阀 3(点火支路,选项),X04 接点火变压器。注意!上述 4个接线端子,每个端子的 1号接线柱为火线输出,3号接线柱为零线。X05 接燃气检漏开关,在燃烧机运行过程中,该开关变成燃气低压保护开关。该接线端子 3 号接线柱为火线,1 号接线柱为零线,将开关串到回路即可。X06、X07 分别为燃烧机安全联锁和锅炉安全联锁,任何一个联锁断开,燃烧机都不能启动运行,或者故障报警(运行中)。X08 接空气压力开关,监测风机运行。启动过程或者燃烧机运行中,该回路断开,都会报警。X09 为负荷输入,直接三点式输入方式(TPS),该端子 3 号接线柱为火线,1 号柱得电负荷减小,2 号柱得电负荷增加。X10 接启动开关和故障复位,3 号柱为火线输出,2 号柱得电,启动燃烧机,1 号柱得电,则为强制故障复位。通常故障报警,排除故障后,按红灯键即执行故障复位,如果上述故障复位不能复位,则让 X10 端子的 1 号柱得电,执行冷态重阀 1 ,燃气端阀 2 ,燃烧机端阀 3 / 点火阀 (选项)点火变压器燃气低压开关燃油低压开关燃烧机安全联锁锅炉安全联锁空气压力开关负荷减小负荷增加故障复位燃烧机启动UV 传感器电离子棒光敏电阻电源输入(230VAC)电源输出报警输出助燃风机燃料油泵燃烧机接地启,还有另外一个可能,即:有故障报警,没有按红灯键复位,而是按保持,此时红灯熄灭,但故障还在,键不能复位,则要使用该故障强制复位。X20、X21 为火焰检测器(传感器)的接入脚,根据不同的传感器类型,有不同的接线方式,通常:UV 管接 X21(注意火线在X21 的 1 号柱),X20 的 4 号柱接电离子棒,X20 的 1 号柱和 2 号柱接光敏电阻。X22 接线端子可以为系统内其他设备提供 230VAC 电源,1 号柱为火线,3 号柱为零线。X23 接线端子为 BT300 控制器的供电输入,1 号柱为火线,3 号柱为零线。供电要求:230VAC 47-63Hz,需要外部保险丝保护(最大 10A 缓熔)X24、X25、X26 分别接报警输出、助燃风机开关和燃料油泵开关,1 号柱为火线,3 号柱为零线。PE 为控制器保护接地。3. 查线依据接线图查线,避免接错,并保证确认接实。二、 上电测试1....
