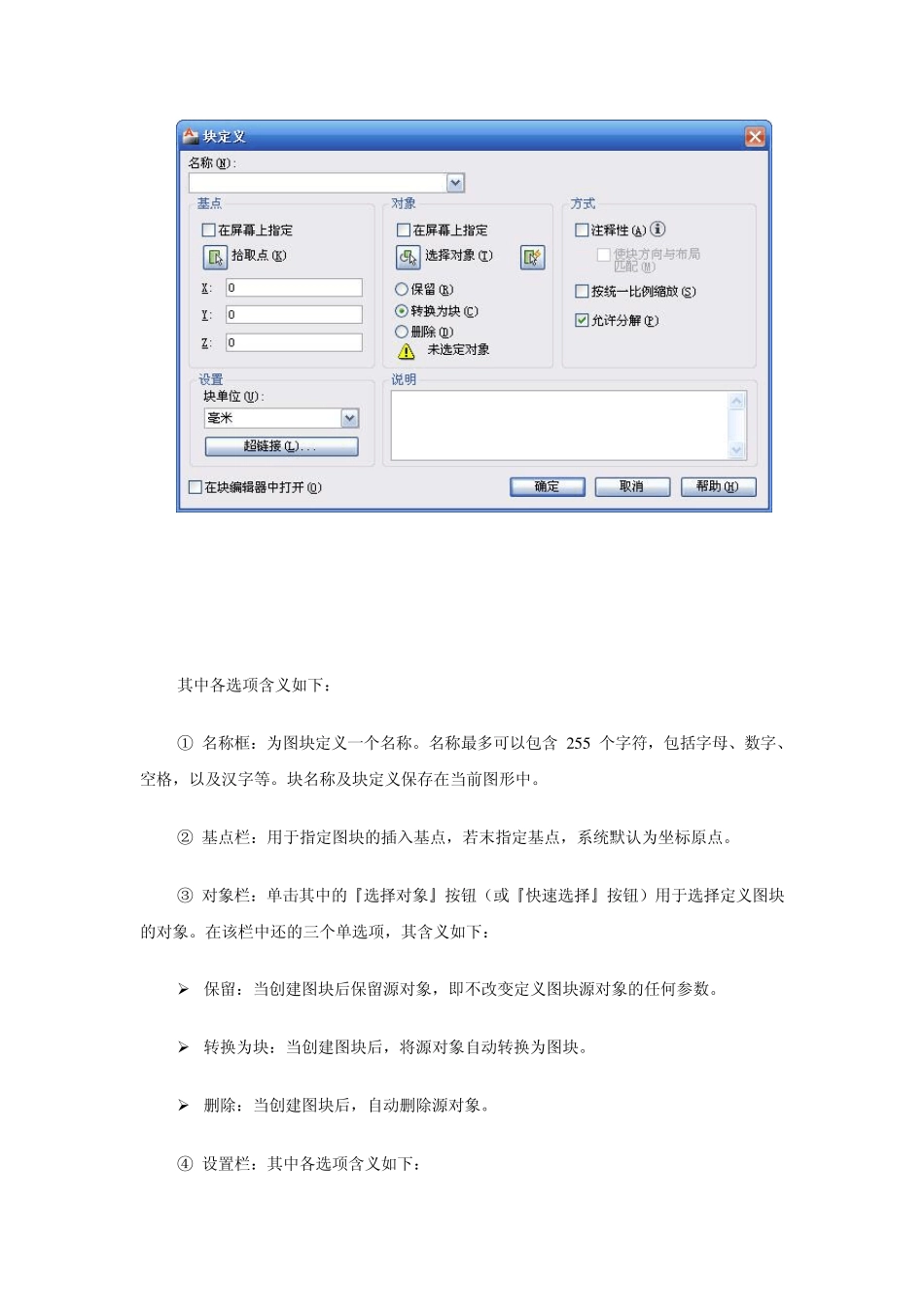

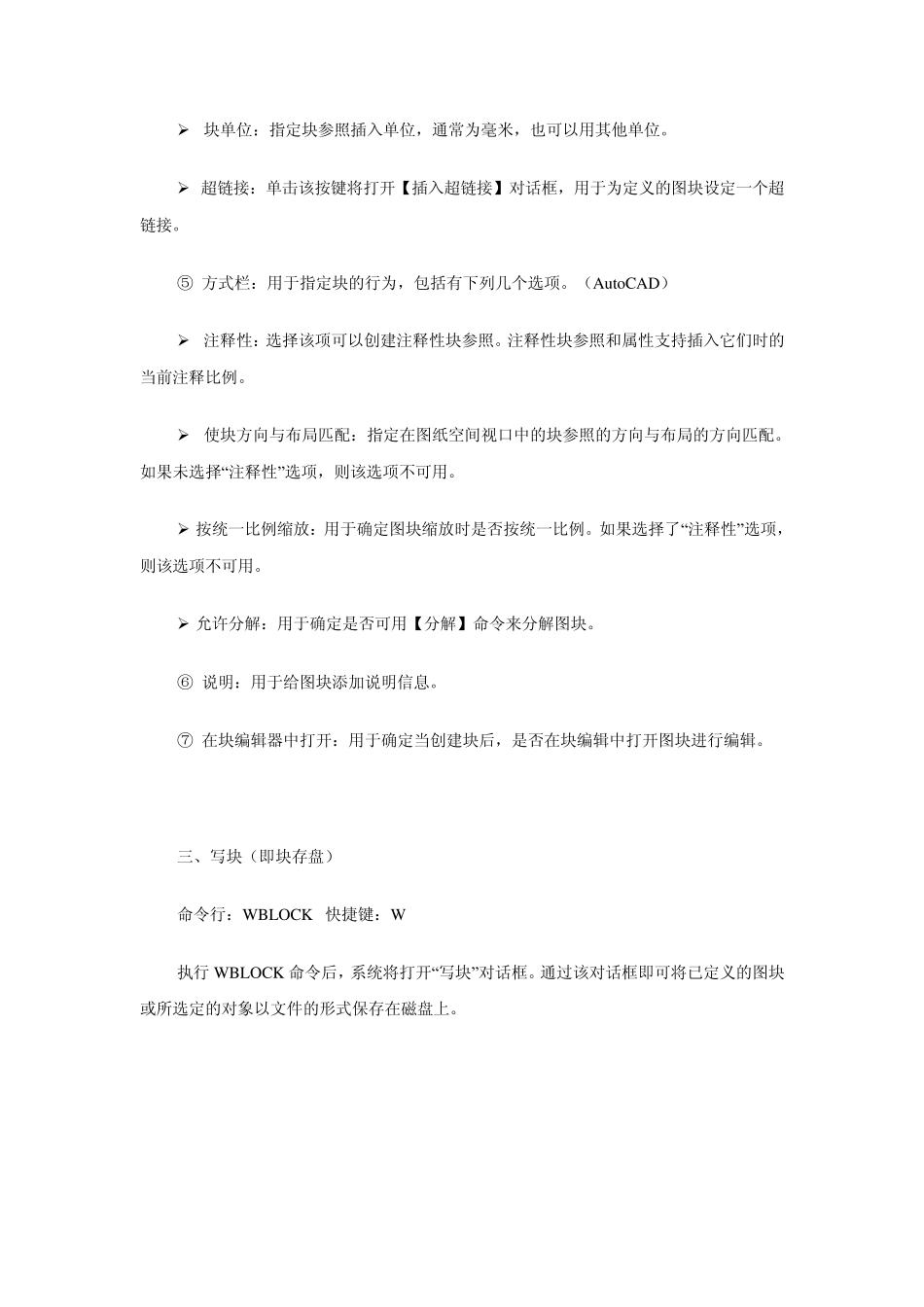

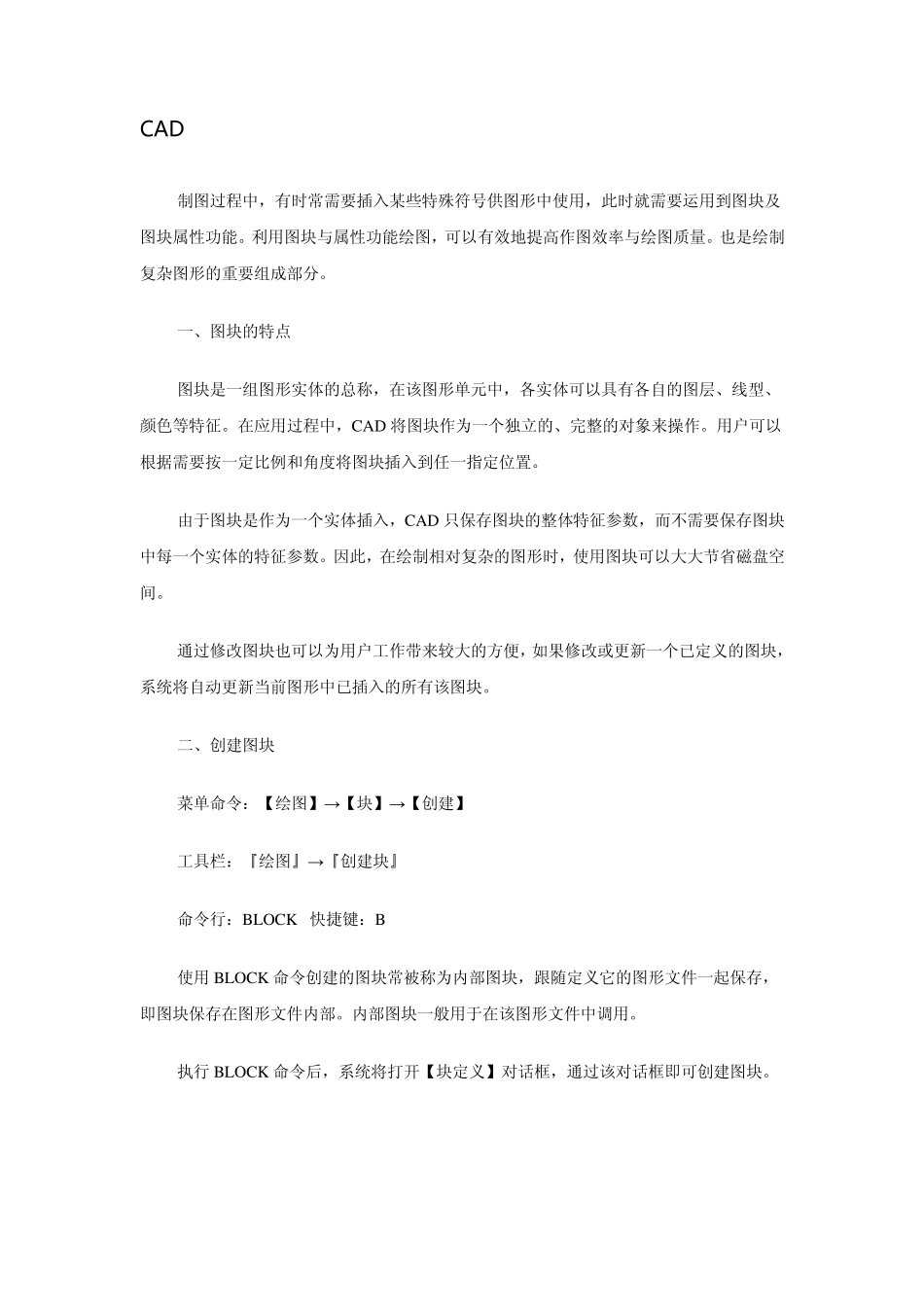

CAD 图块的各种相关操作和概念 制图过程中，有时常需要插入某些特殊符号供图形中使用，此时就需要运用到图块及图块属性功能。利用图块与属性功能绘图，可以有效地提高作图效率与绘图质量。也是绘制复杂图形的重要组成部分。 一、图块的特点 图块是一组图形实体的总称，在该图形单元中，各实体可以具有各自的图层、线型、颜色等特征。在应用过程中，CAD 将图块作为一个独立的、完整的对象来操作。用户可以根据需要按一定比例和角度将图块插入到任一指定位置。 由于图块是作为一个实体插入，CAD 只保存图块的整体特征参数，而不需要保存图块中每一个实体的特征参数。因此，在绘制相对复杂的图形时，使用图块可以大大节省磁盘空间。 通过修改图块也可以为用户工作带来较大的方便，如果修改或更新一个已定义的图块，系统将自动更新当前图形中已插入的所有该图块。 二、创建图块 菜单命令：【绘图】→【块】→【创建】 工具栏：『绘图』→『创建块』 命令行：BLOCK 快捷键：B 使用BLOCK 命令创建的图块常被称为内部图块，跟随定义它的图形文件一起保存，即图块保存在图形文件内部。内部图块一般用于在该图形文件中调用。 执行 BLOCK 命令后，系统将打开【块定义】对话框，通过该对话框即可创建图块。 其中各选项含义如下： ① 名称框：为图块定义一个名称。名称最多可以包含 2 5 5 个字符，包括字母、数字、空格，以及汉字等。块名称及块定义保存在当前图形中。 ② 基点栏：用于指定图块的插入基点，若末指定基点，系统默认为坐标原点。 ③ 对象栏：单击其中的『选择对象』按钮（或『快速选择』按钮）用于选择定义图块的对象。在该栏中还的三个单选项，其含义如下： 保留：当创建图块后保留源对象，即不改变定义图块源对象的任何参数。 转换为块：当创建图块后，将源对象自动转换为图块。 删除：当创建图块后，自动删除源对象。 ④ 设置栏：其中各选项含义如下： 块单位：指定块参照插入单位，通常为毫米，也可以用其他单位。 超链接：单击该按键将打开【插入超链接】对话框，用于为定义的图块设定一个超链接。 ⑤ 方式栏：用于指定块的行为，包括有下列几个选项。（Au toCAD） 注释性：选择该项可以创建注释性块参照。注释性块参照和属性支持插入它们时的当前注释比例。 使块方向与布局匹配：指定在图纸空间视口中的块参照的方向与布局的方向匹配。如果未选择“注释性”选项，则...
