cad图形与模板字体设置

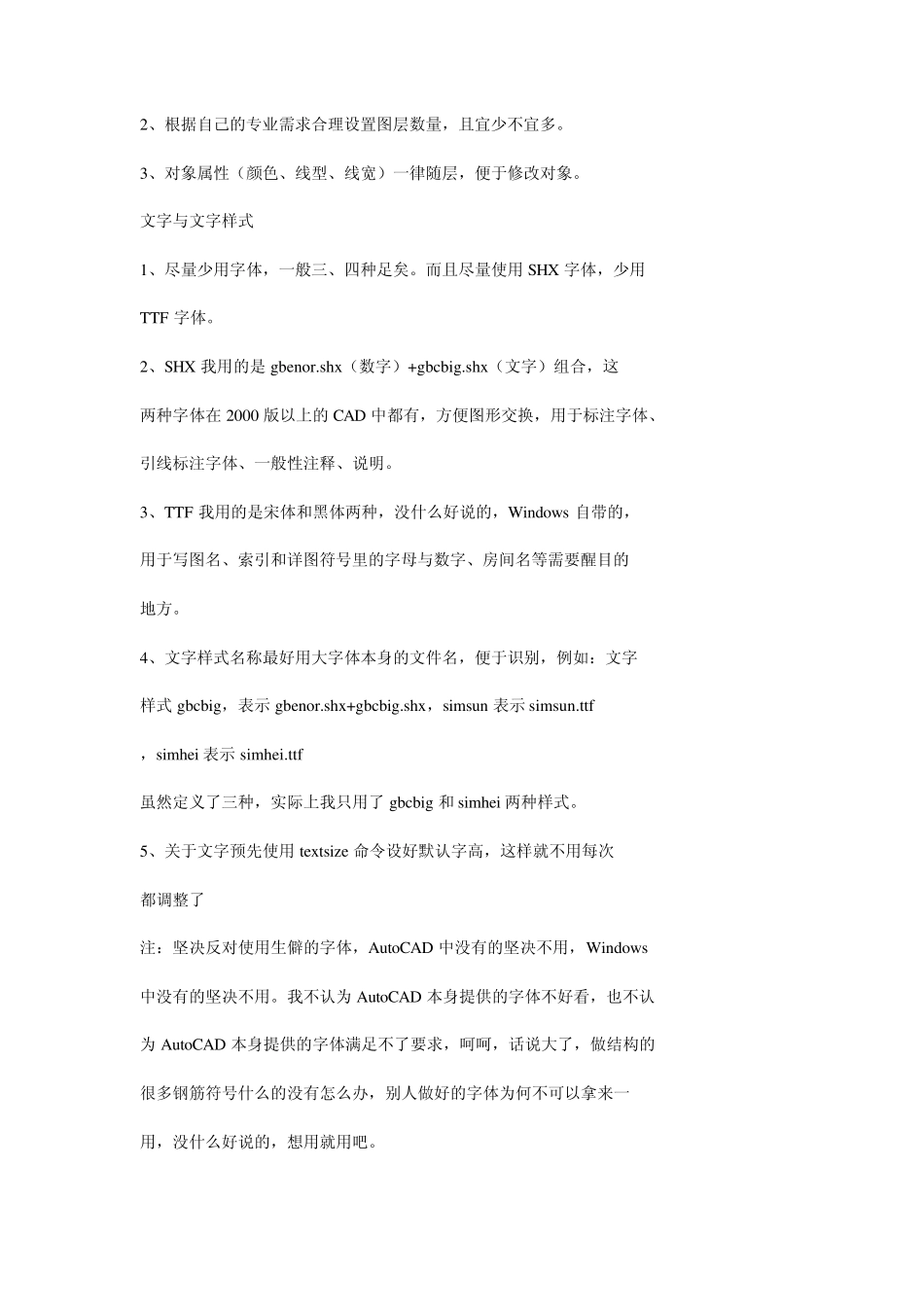

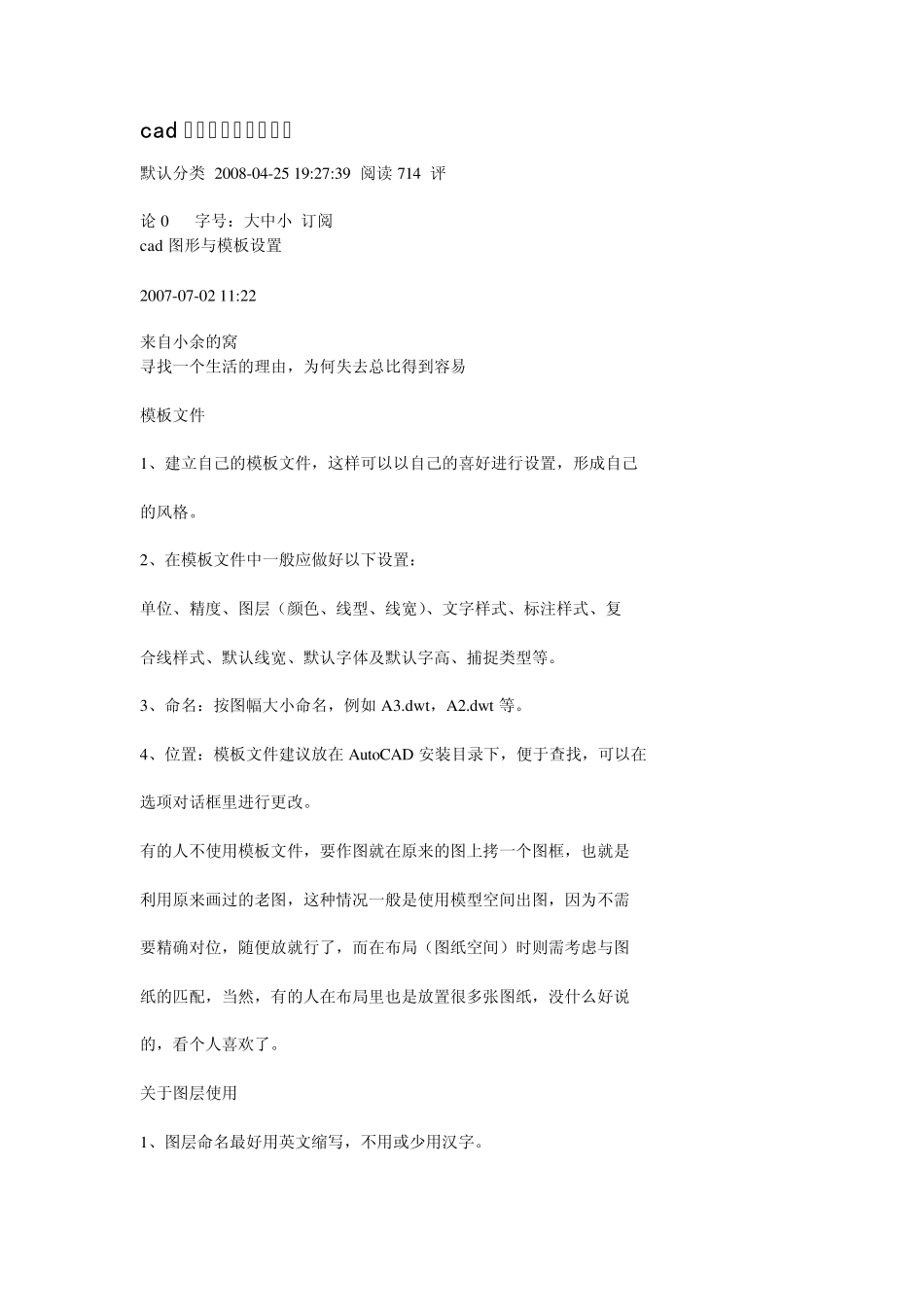

cad 图形与模板字体设置 默认分类 2008-04-25 19:27:39 阅读714 评 论0 字号：大中小 订阅 cad 图形与模板设置 2007-07-02 11:22 来自小余的窝 寻找一个生活的理由，为何失去总比得到容易 模板文件 1、建立自己的模板文件，这样可以以自己的喜好进行设置，形成自己 的风格。 2、在模板文件中一般应做好以下设置： 单位、精度、图层（颜色、线型、线宽）、文字样式、标注样式、复 合线样式、默认线宽、默认字体及默认字高、捕捉类型等。 3、命名：按图幅大小命名，例如 A3.dw t，A2.dw t 等。 4、位置：模板文件建议放在 AutoCAD 安装目录下，便于查找，可以在 选项对话框里进行更改。 有的人不使用模板文件，要作图就在原来的图上拷一个图框，也就是 利用原来画过的老图，这种情况一般是使用模型空间出图，因为不需 要精确对位，随便放就行了，而在布局（图纸空间）时则需考虑与图 纸的匹配，当然，有的人在布局里也是放置很多张图纸，没什么好说 的，看个人喜欢了。 关于图层使用 1、图层命名最好用英文缩写，不用或少用汉字。 2、根据自己的专业需求合理设置图层数量，且宜少不宜多。 3、对象属性（颜色、线型、线宽）一律随层，便于修改对象。 文字与文字样式 1、尽量少用字体，一般三、四种足矣。而且尽量使用 SHX 字体，少用 TTF 字体。 2、SHX 我用的是 gbenor.shx（数字）+gbcbig.shx（文字）组合，这 两种字体在 2000 版以上的 CAD 中都有，方便图形交换，用于标注字体、 引线标注字体、一般性注释、说明。 3、TTF 我用的是宋体和黑体两种，没什么好说的，Windows 自带的， 用于写图名、索引和详图符号里的字母与数字、房间名等需要醒目的 地方。 4、文字样式名称最好用大字体本身的文件名，便于识别，例如：文字 样式 gbcbig，表示 gbenor.shx+gbcbig.shx，simsun 表示 simsun.ttf ，simhei 表示 simhei.ttf 虽然定义了三种，实际上我只用了 gbcbig 和 simhei 两种样式。 5、关于文字预先使用 textsize 命令设好默认字高，这样就不用每次 都调整了 注：坚决反对使用生僻的字体，AutoCAD 中没有的坚决不用，Windows 中没有的坚决不用。我不认为 AutoCAD 本身提供的字体不好看，也不认 为 AutoCAD 本身提供的字体满足不了要求，呵呵，话说大了，做结构的 很多钢筋符号什么的没有怎么办，别人做好的字体为何不可以拿来一 用，没什么好说的，想用就...
