cad常用命令及捕捉快捷键大全

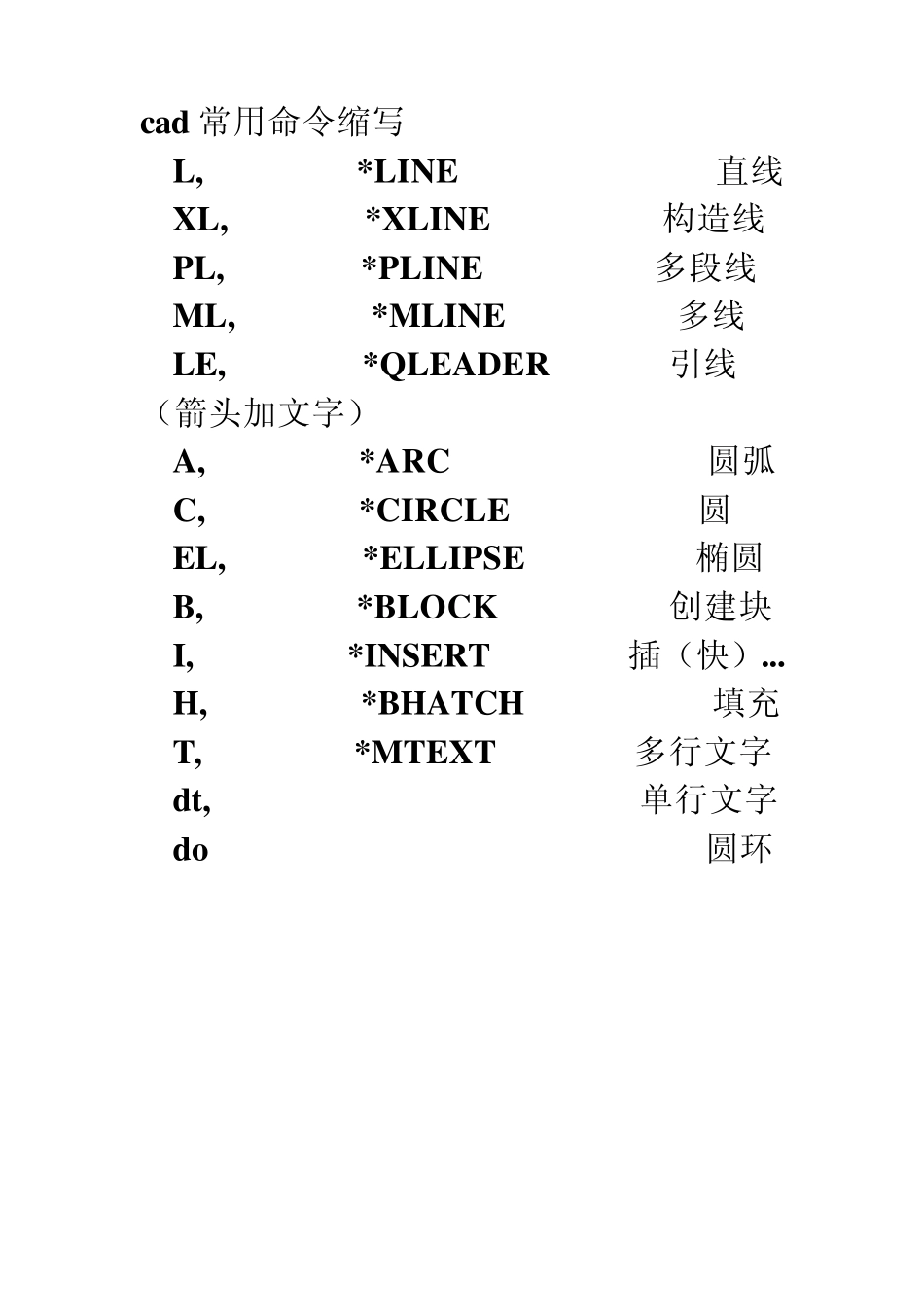

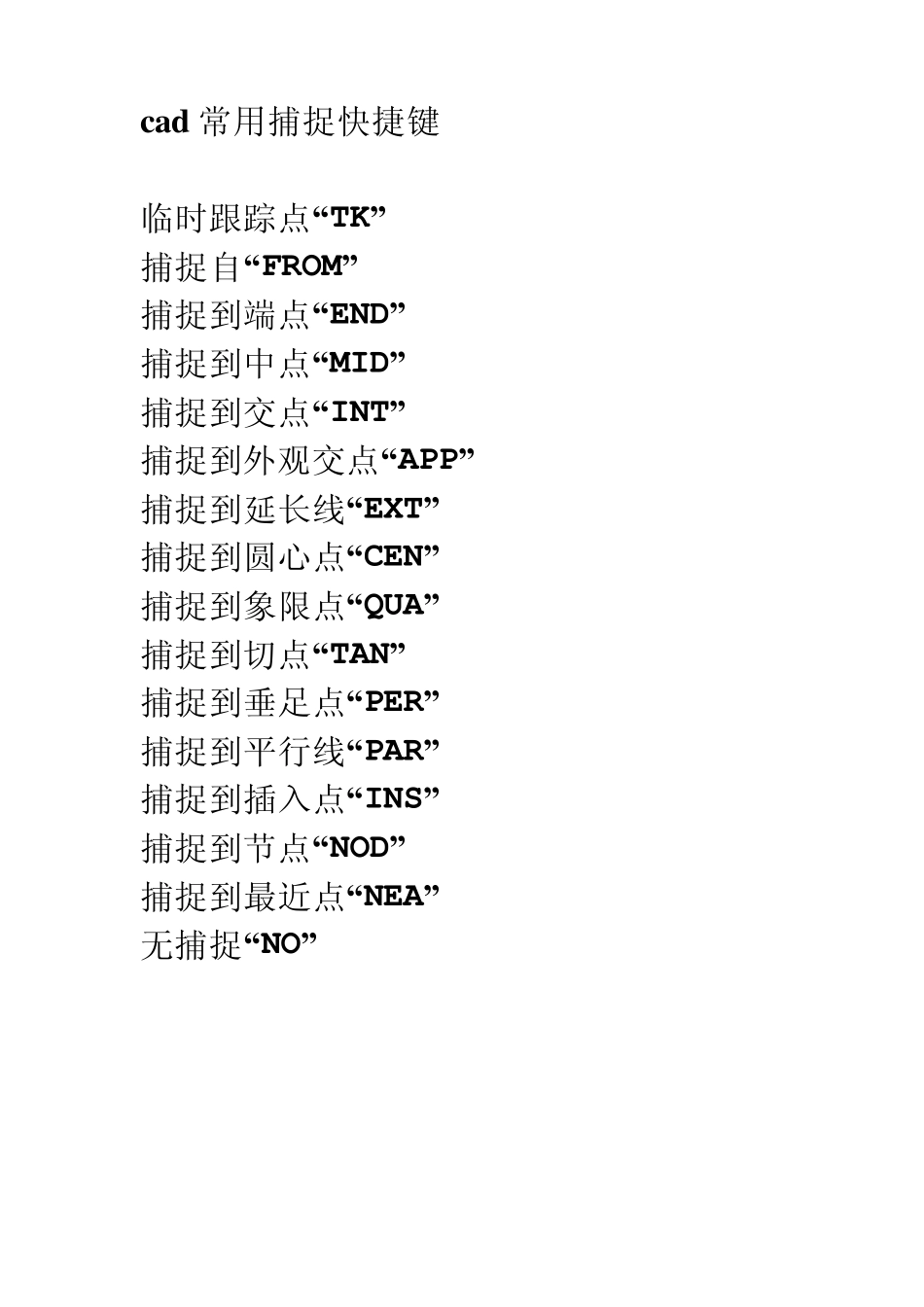

cad 常用捕捉快捷键 临时跟踪点“TK” 捕捉自“FROM” 捕捉到端点“END” 捕捉到中点“MID” 捕捉到交点“INT” 捕捉到外观交点“APP” 捕捉到延长线“EXT” 捕捉到圆心点“CEN” 捕捉到象限点“QUA” 捕捉到切点“TAN” 捕捉到垂足点“PER” 捕捉到平行线“PAR” 捕捉到插入点“INS” 捕捉到节点“NOD” 捕捉到最近点“NEA” 无捕捉“NO” cad 常用命令缩写 L, *LINE 直线 XL, *XLINE 构造线 PL, *PLINE 多段线 ML, *MLINE 多线 LE, *QLEADER 引线（箭头加文字） A, *ARC 圆弧 C, *CIRCLE 圆 EL, *ELLIPSE 椭圆 B, *BLOCK 创建块 I, *INSERT 插（快）... H, *BHATCH 填充 T, *MTEXT 多行文字 dt, 单行文字 do 圆环 修改命令： E, *ERASE 删除 CO, *COPY 复制 MI, *MIRROR 镜像 O, *OFFSET 偏移 AR, *ARRAY 阵列 M, *MOVE 移动 RO, *ROTATE 旋转 TR, *TRIM 修剪 EX, *EXTEND 延伸 BR, *BREAK 打断.... CHA, *CHAMFER 倒角 F, *FILLET 倒圆弧 X, *EXPLODE 分解 标注命令： DAL, *DIMALIGNED 普通标注（两点任意角度） Dli, *DIMLINEAR 水平或垂直标注 DBA, *DIMBASELINE 基准标注 ..... DCO, *DIMCONTINUE 连续标注 DRA, *DIMRADIUS 半径标注 DDI, *DIMDIAMETER 直径标注 DED, *DIMEDIT 标注编辑... DAN, *DIMANGULAR 角度标注 D, *DIMSTYLE 标注样式管理器 DIV, *DIVIDE 定数等分 ME, *MEASURE 定距等分...... LE 箭头标注 AA, *AREA 面积 AL, 其他功能： MO, *PROPERTIES 特性 OP, *OPTIONS 选项 AA, *AREA 面积 ED, *DDEDIT 文字编辑 IO, *INSERTOBJ 插入对象 MA, *MATCHPROP 特性匹配 P, *PAN 图像整体移动 OS, *OSNAP 对象捕捉设置 XR, *XREF 外部参照管理器 pu 清除多余的块 reg 面域 BO, *BOUNDARY 边界创建.. -BO, *-BOUNDARY 边界创建...（行输入） Z, *ZOOM 实时缩放 *-PAN 实时平移（命令行输入） P, *PAN 实时平移-P, -OS, *-OSNAP 对象捕捉设置 （命令行输入） SN, *SNAP 捕捉（规定光标按指定的 间距移动） PU, *PURGE 清理（删除图形 中未使用的命名项目，例如块定义和图层） -PU, *-PURGE 清理（命令行输入） R, *REDRAW （刷新当前视口中的显示） RA, *REDRAWALL 重画 RE, *REGEN 重生成 REA, *REGENALL...
