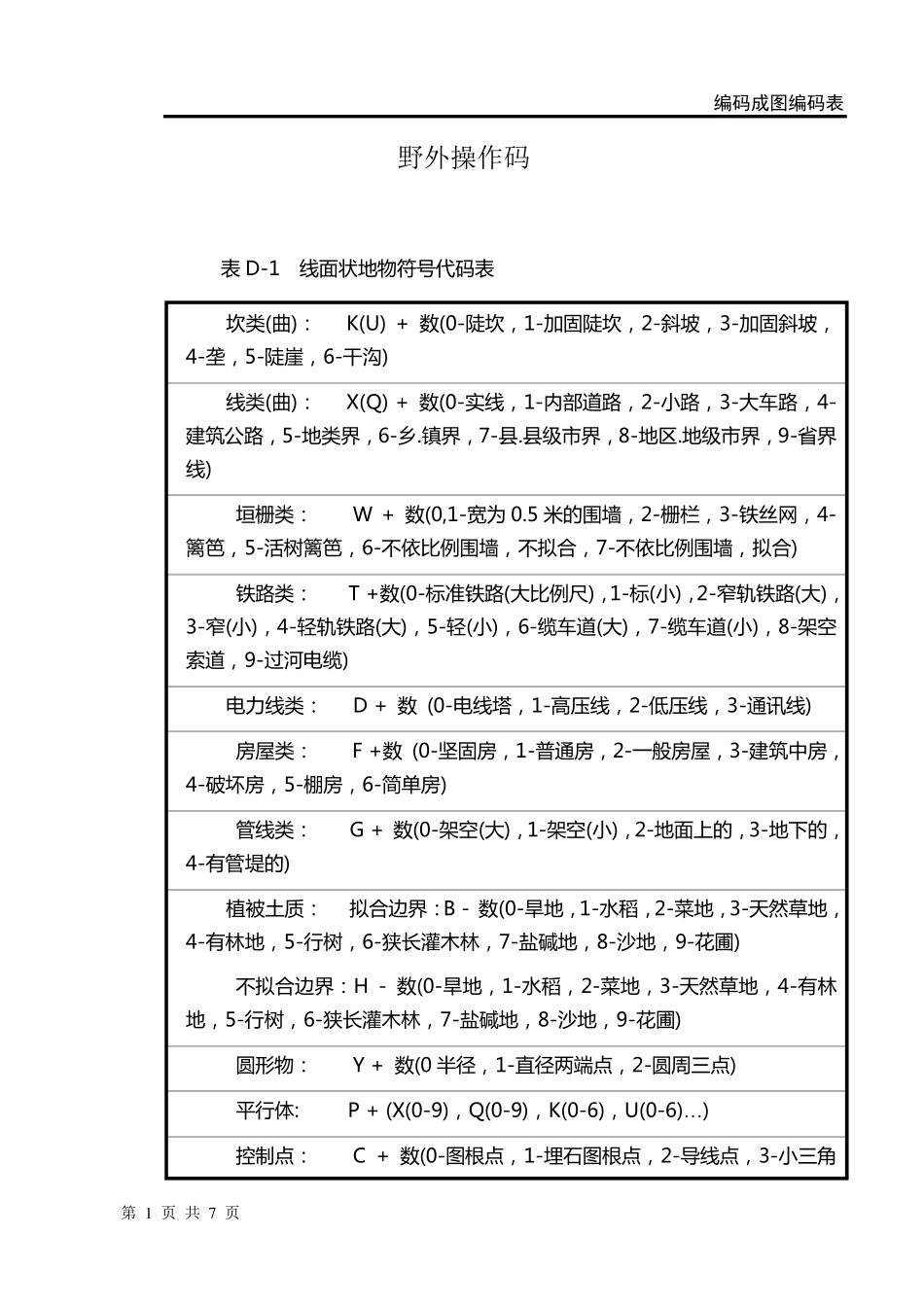

编码成图编码表 第 1 页 共 7 页 野外操作码 表 D-1 线 面 状 地 物 符 号 代 码 表 坎 类 (曲 )： K(U) + 数 (0-陡 坎 ， 1-加 固 陡 坎 ， 2-斜 坡 ， 3-加 固 斜 坡 ，4-垄 ， 5-陡 崖 ， 6-干 沟 ) 线 类 (曲 )： X(Q) + 数 (0-实 线 ， 1-内 部 道 路 ， 2-小 路 ， 3-大 车 路 ， 4-建 筑 公 路 ， 5-地 类 界 ， 6-乡 .镇 界 ， 7-县 .县 级 市 界 ， 8-地 区 .地 级 市 界 ， 9-省 界线 ) 垣 栅 类 ： W + 数 (0,1-宽 为 0.5 米 的 围 墙 ， 2-栅 栏 ， 3-铁 丝 网 ， 4-篱 笆 ， 5-活 树 篱 笆 ， 6-不 依 比 例 围 墙 ， 不 拟 合 ， 7-不 依 比 例 围 墙 ， 拟 合 ) 铁 路 类 ： T +数 (0-标 准 铁 路 (大 比 例 尺 )， 1-标 (小 )， 2-窄 轨 铁 路 (大 )，3-窄 (小 )， 4-轻 轨 铁 路 (大 )， 5-轻 (小 )， 6-缆 车 道 (大 )， 7-缆 车 道 (小 )， 8-架 空索 道 ， 9-过 河 电 缆 ) 电 力 线 类 ： D + 数 (0-电 线 塔 ， 1-高 压 线 ， 2-低 压 线 ， 3-通 讯 线 ) 房 屋 类 ： F +数 (0-坚 固 房 ， 1-普 通 房 ， 2-一般房 屋 ， 3-建 筑 中房 ，4-破坏房 ， 5-棚房 ， 6-简单房 ) 管线 类 ： G + 数 (0-架 空 (大 )， 1-架 空 (小 )， 2-地 面 上的 ， 3-地 下的 ，4-有管堤的 ) 植被土质： 拟 合 边界 ： B - 数 (0-旱地 ， 1-水稻， 2-菜地 ， 3-天然草地 ，4-有林地 ， 5-行树 ， 6-狭长灌木林， 7-盐碱地 ， 8-沙地 ， 9-花圃) 不 拟 合 边界 ： H - 数 (0-旱地 ， 1-水稻， 2-菜地 ， 3-天然草地 ， 4-有林地 ， 5-行树 ， 6-狭长灌木林， 7-盐碱地 ， 8-沙地 ， 9-花圃) 圆形物 ： Y + 数 (0 半径， 1-直径两端点， 2-圆周三点) 平行体: P + (X(0-9)， Q(0-9)， K(0-6)， U(0-6)…) 控制点： C + 数 (0-图根点， 1-埋石图根点， 2-导线 点， 3-小 三角附录A A-2 点 ， 4-三角点 ， 5-土堆上的三角点 ， 6-土堆上的小三角点 ， 7-天文点 ， 8-水准点 ， 9-界址点 ) 例如：K0──直折线型的陡坎，U0──曲线型的陡坎，W1──土围墙...
