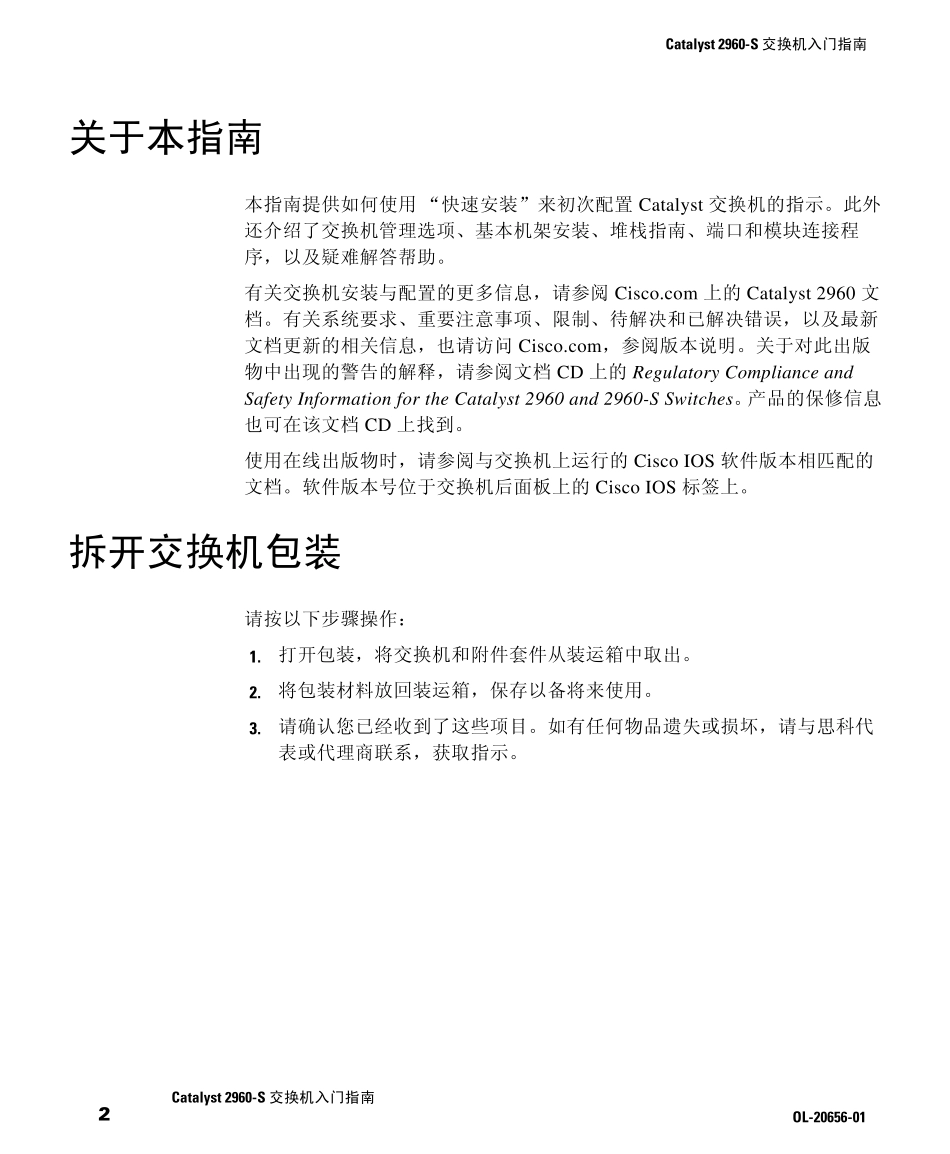

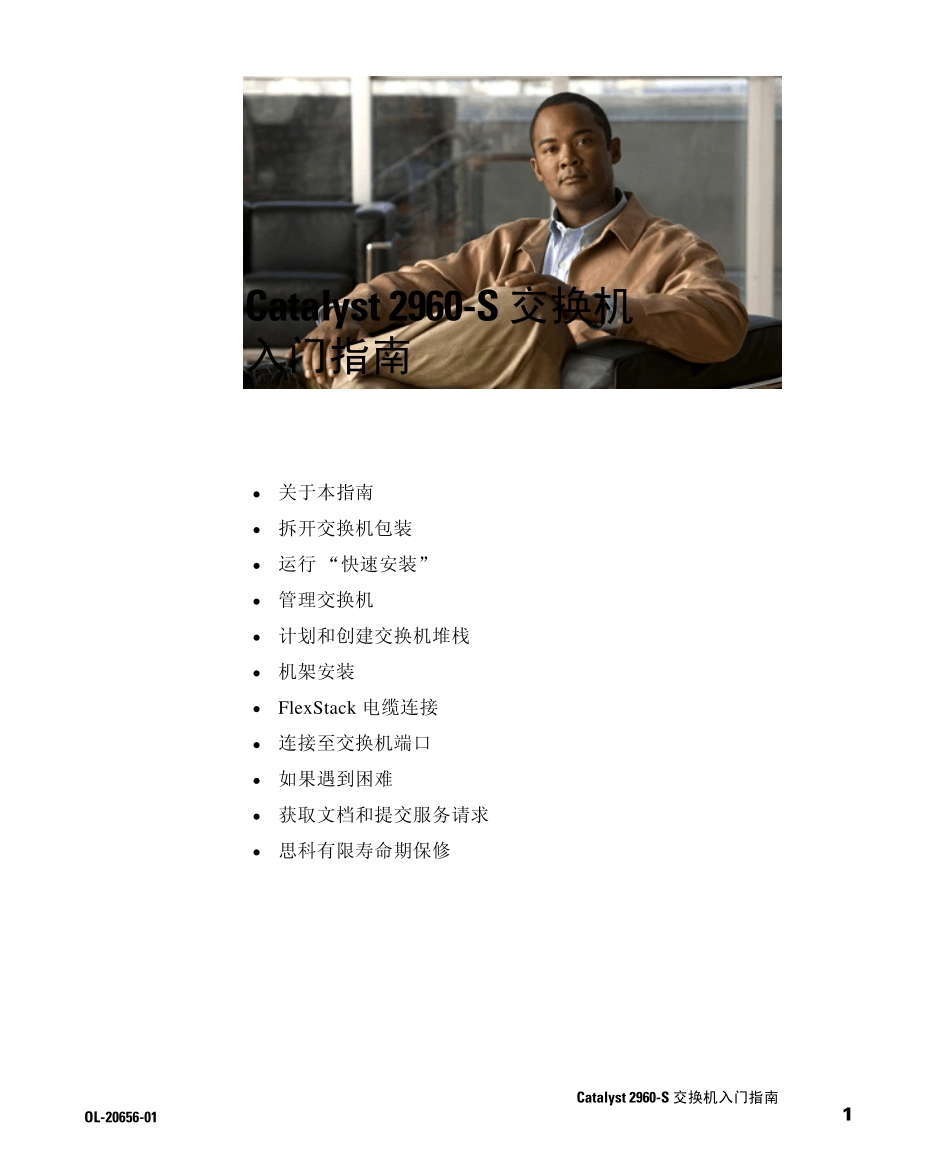

1Catalyst 2960-S 交换机入门指南 OL-20656-01Catalyst 2960-S 交换机入门指南 •关于本指南 •拆开交换机包装 •运行“快速安装” •管理交换机 •计划和创建交换机堆栈 •机架安装 •Flex Stack 电缆连接 •连接至交换机端口 •如果遇到困难 •获取文档和提交服务请求 •思科有限寿命期保修 Cataly st 2960-S 交换机入门指南 2Cataly st 2960-S 交换机入门指南OL-20656-01关于本指南本指南提供如何使用“快速安装”来初次配置 Cataly st 交换机的指示。此外还介绍了交换机管理选项、基本机架安装、堆栈指南、端口和模块连接程序，以及疑难解答帮助。有关交换机安装与配置的更多信息，请参阅 Cisco.com 上的 Cataly st 2960 文档。有关系统要求、重要注意事项、限制、待解决和已解决错误，以及最新文档更新的相关信息，也请访问 Cisco.com，参阅版本说明。关于对此出版物中出现的警告的解释，请参阅文档 CD 上的 Regulatory Compliance and Safety Information for the Catalyst 2960 and 2960-S Switches。产品的保修信息也可在该文档 CD 上找到。使用在线出版物时，请参阅与交换机上运行的 Cisco IOS 软件版本相匹配的文档。软件版本号位于交换机后面板上的 Cisco IOS 标签上。拆开交换机包装请按以下步骤操作：1.打开包装，将交换机和附件套件从装运箱中取出。2.将包装材料放回装运箱，保存以备将来使用。3.请确认您已经收到了这些项目。如有任何物品遗失或损坏，请与思科代表或代理商联系，获取指示。 3Cataly st 2960-S 交换机入门指南 OL-20656-01Cataly st 2960-S 交换机入门指南1Cataly st 2960-S 交换机11.Cataly st 2960S-48FPD-L 交换机样例展示。您的交换机型号的外观可能略有不同。9冗余电源系统的连接器盖2交流电源线10两枚 4 号盘头螺钉3四支橡胶安装脚11电缆导套4文档12一枚黑色十字头机用螺钉5两个 19 英寸的安装托架 13 （可选2）控制台电缆或通用串行总线 (USB) 电缆 2.项目可订购。6四枚 12 号盘头螺钉 (48-0523-01)14 （可选2） Cisco Flex Stack 模块7四枚 8 号十字大圆头螺钉 (48-05656-01)15 （可选2） Cisco Flex Stack 电缆8六枚 8 号十字平头螺钉 (48-0655-01)Ca ays 2960-S Sw chDocumen a on CD678459101321112131415206224 Catalyst 2960-S 交换机入门指南 4Catalyst 2960-S 交换机入门指南OL-...
