CATIA制图国标GB设置

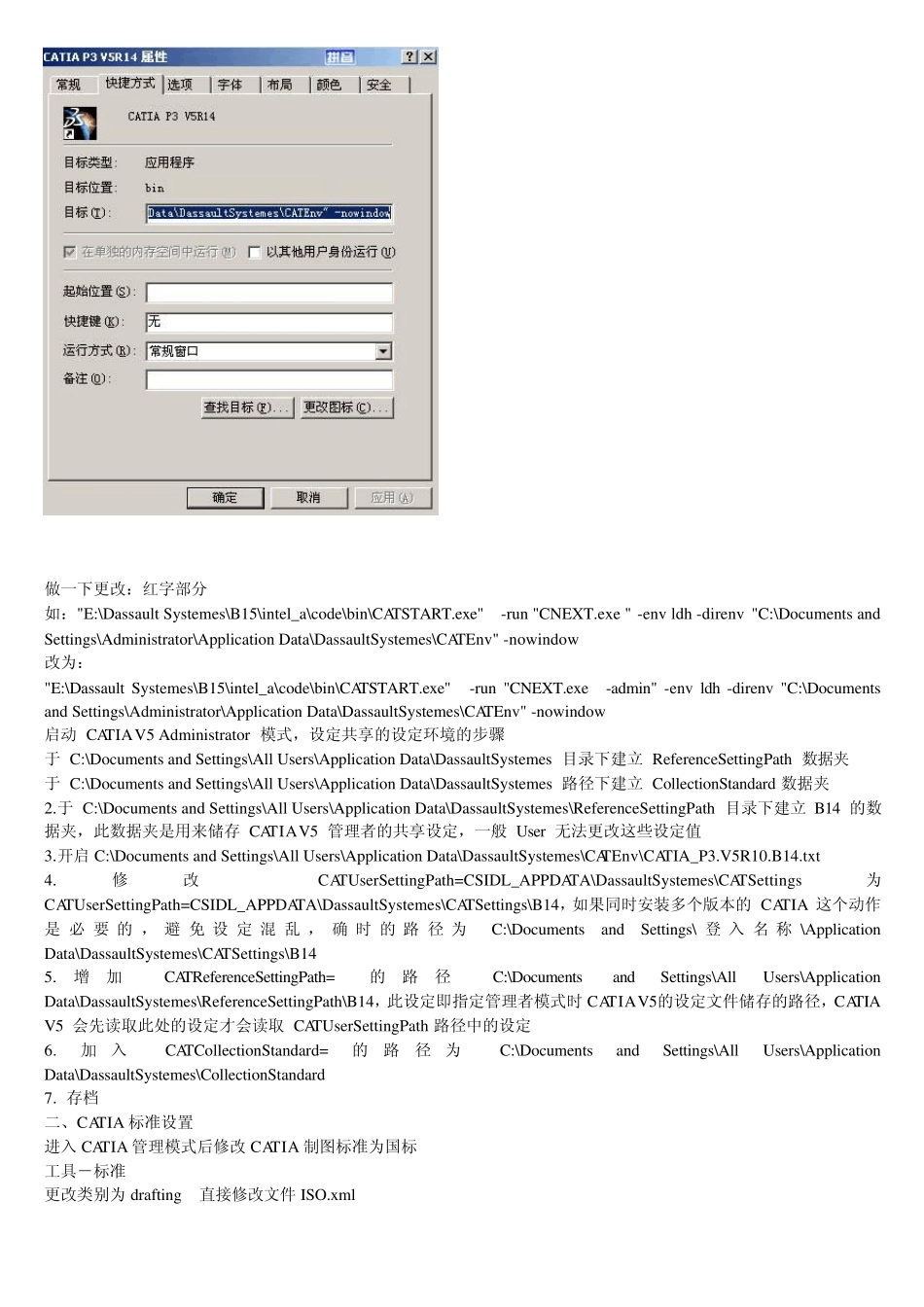

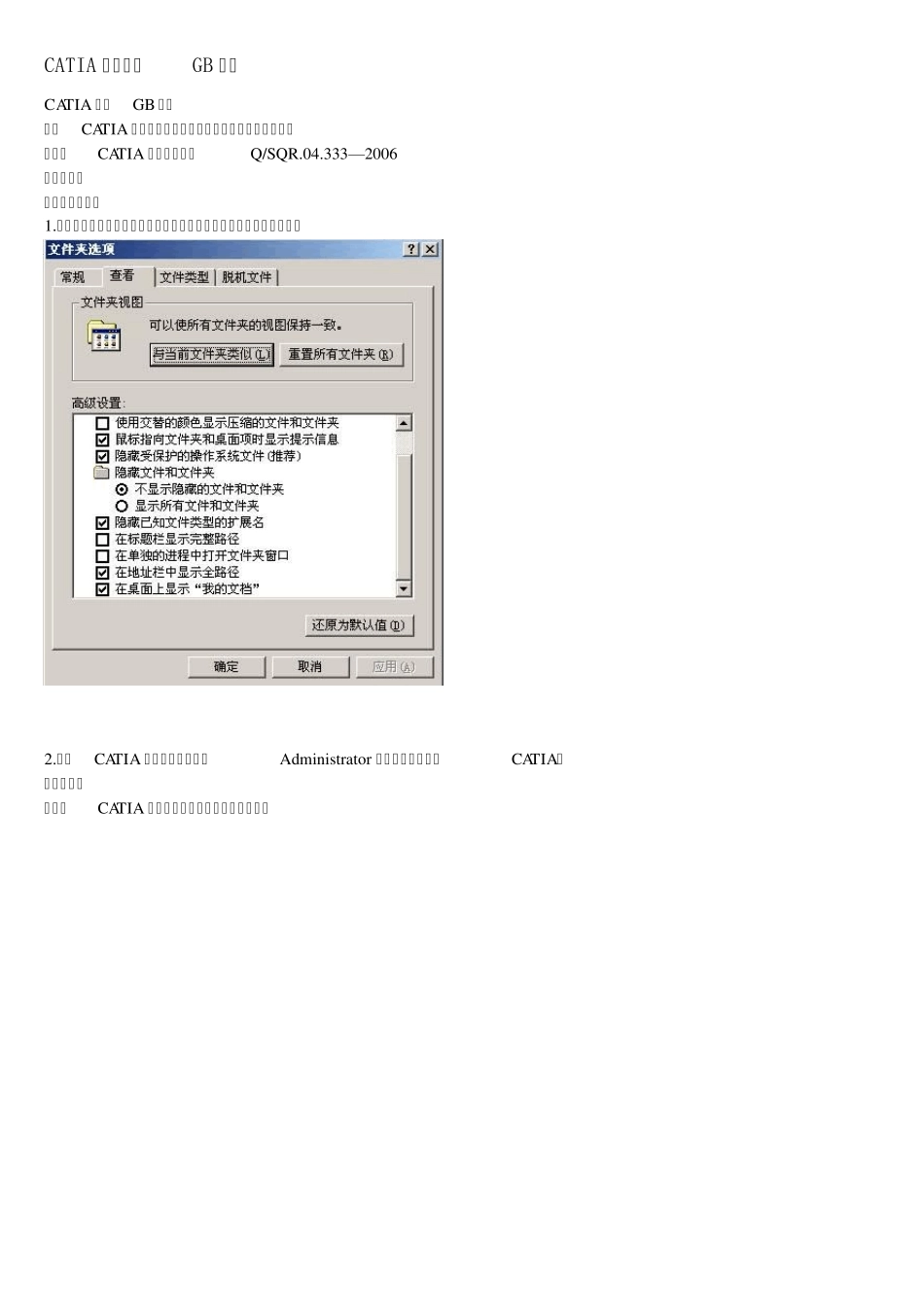

CATIA 制图国标GB 设置 CATIA 制图GB 设置 安装CATIA 后，在制图时能够符合国标需进行的相关设置 我公司CATIA 制图标准参照Q/SQR.04.333—2006 计算机设置 设置方法如下： 1.我的电脑－工具－文件夹选项－查看－勾选在地址栏中显示全部路径 2.设置CATIA 图标属性，以进入Administrator 状态，但先不启动CATIA。 方法如下： 桌面上CATIA 图标右键－属性－快捷方式－目标 做一下更改：红字部分 如："E:\Dassault Systemes\B15\intel_a\code\bin\CATSTART.exe" -run "CNEXT.exe " -env ldh -direnv "C:\Documents and Settings\Administrator\Application Data\DassaultSystemes\CATEnv" -nowindow 改为： "E:\Dassault Systemes\B15\intel_a\code\bin\CATSTART.exe" -run "CNEXT.exe -admin" -env ldh -direnv "C:\Documents and Settings\Administrator\Application Data\DassaultSystemes\CATEnv" -nowindow 启动 CATIA V5 Administrator 模式，设定共享的设定环境的步骤 于 C:\Documents and Settings\All Users\Application Data\DassaultSystemes 目录下建立 ReferenceSettingPath 数据夹 于 C:\Documents and Settings\All Users\Application Data\DassaultSystemes 路径下建立 CollectionStandard 数据夹 2.于 C:\Documents and Settings\All Users\Application Data\DassaultSystemes\ReferenceSettingPath 目录下建立 B14 的数据夹，此数据夹是用来储存 CATIA V5 管理者的共享设定，一般 User 无法更改这些设定值 3.开启C:\Documents and Settings\All Users\Application Data\DassaultSystemes\CATEnv\CATIA_P3.V5R10.B14.txt 4.修 改 CATUserSettingPath=CSIDL_APPDATA\DassaultSystemes\CATSettings为 CATUserSettingPath=CSIDL_APPDATA\DassaultSystemes\CATSettings\B14，如果同时安装多个版本的 CATIA 这个动作是必要的，避免设定混乱，确时的路径为 C:\Documents and Settings\ 登入名称\Application Data\DassaultSystemes\CATSettings\B14 5.增加 CATReferenceSettingPath= 的路径 C:\Documents and Settings\All Users\Application Data\DassaultSystemes\ReferenceSettingPath\B14，此设定即指定管理者模式时CATIA V5的设定文件储存的路径，CATIA V5 会先读取此处的设定才会读取 CATUserSettingPath 路径中的...
