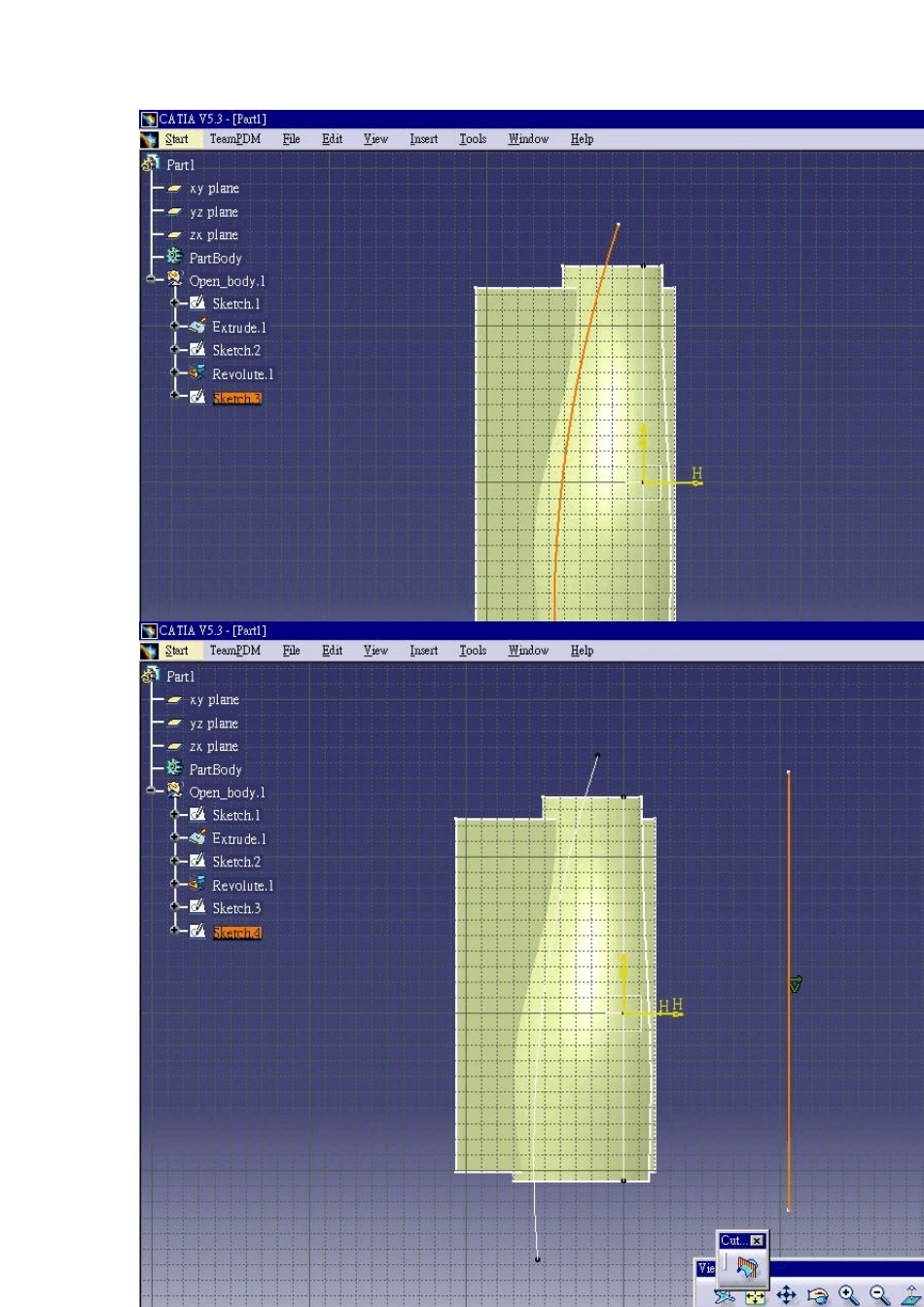

1 选YZ PLANE 作SKETCH 1 2 用EXTRUDE 作延伸面 3 用YZ PLANE 作 SKETCH 2 4 用REVOLUTE 作旋转曲面 5 用XY PLANE 做SKETCH 3 6 用XY PLANE 做SKETCH 4 7 用 SW EPT 作曲面 8 TRIM SURFACE 9 在 XY PLANE 作SKETCH 5 10 用EXTRUDE 作延伸面 11 TRIM SURFACE 12 TRIM SURFACE 13 在XY PLANE 作SKETCH6 14 用EXTRUDE 作延伸面 15 TRIM SURFACE 16 SPLIT SURFACE 17 SYMMETRY SURFACE 18 JOIN SURFACE 19 切换至PART DESIGN ,用CLOSE 指令,缝成实体
