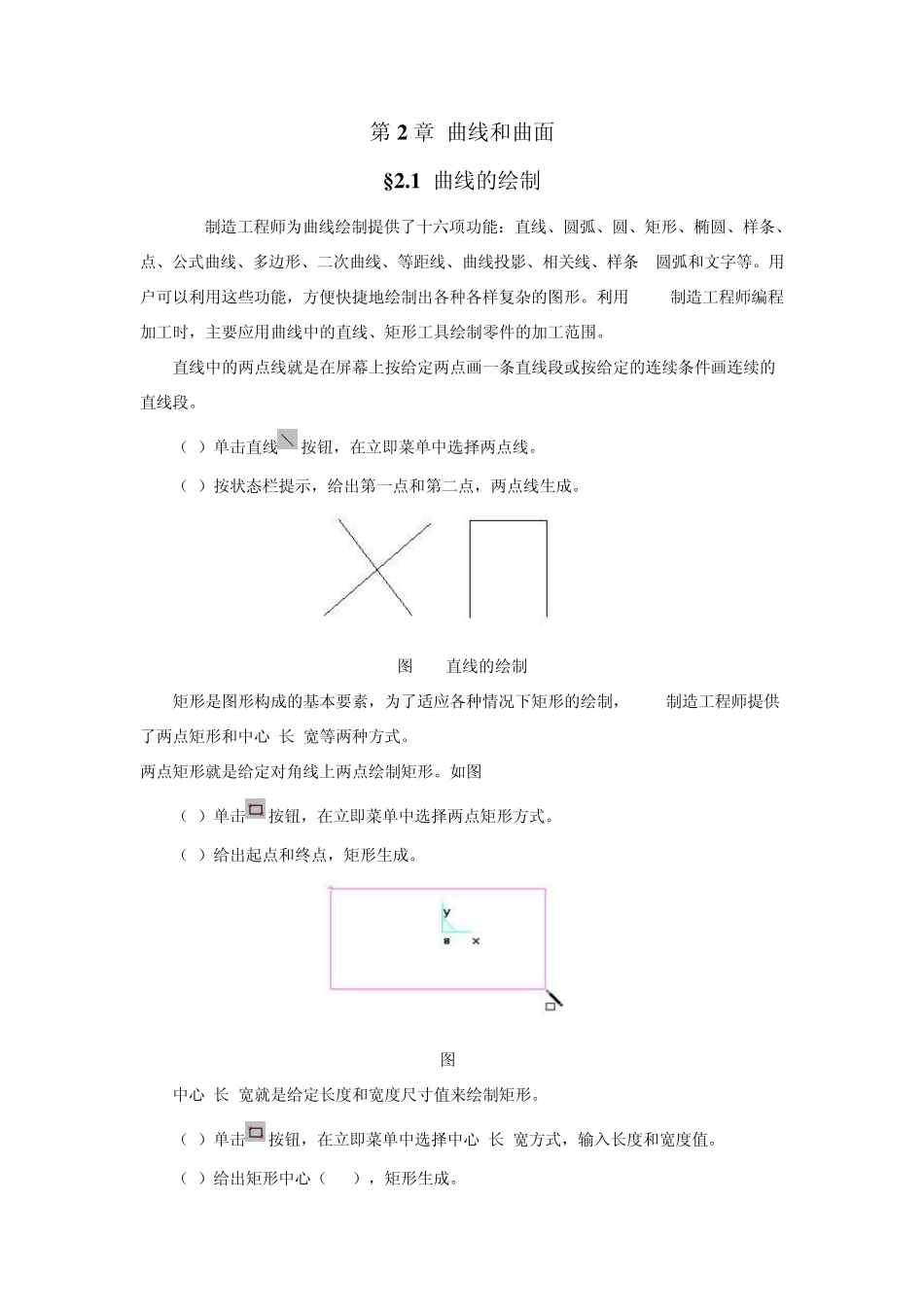

第2 章 曲线和曲面 § 2 .1 曲线的绘制 CAXA制造工程师为曲线绘制提供了十六项功能：直线、圆弧、圆、矩形、椭圆、样条、点、公式曲线、多边形、二次曲线、等距线、曲线投影、相关线、样条->圆弧和文字等。用户可以利用这些功能，方便快捷地绘制出各种各样复杂的图形。利用 CAXA制造工程师编程加工时，主要应用曲线中的直线、矩形工具绘制零件的加工范围。 直线中的两点线就是在屏幕上按给定两点画一条直线段或按给定的连续条件画连续的直线段。 （1）单击直线按钮，在立即菜单中选择两点线。 （2）按状态栏提示，给出第一点和第二点，两点线生成。 图 2-1直线的绘制 矩形是图形构成的基本要素，为了适应各种情况下矩形的绘制，CAXA制造工程师提供了两点矩形和中心_长_宽等两种方式。 两点矩形就是给定对角线上两点绘制矩形。如图 2-2 （1）单击按钮，在立即菜单中选择两点矩形方式。 （2）给出起点和终点，矩形生成。 图 2-2 中心_长_宽就是给定长度和宽度尺寸值来绘制矩形。 （1）单击按钮，在立即菜单中选择中心_长_宽方式，输入长度和宽度值。 （2）给出矩形中心（0,0），矩形生成。 图2-3 § 2 .2 曲线的编辑 曲线编辑包括曲线裁剪、曲线过渡、曲线打断、曲线组合和曲线拉伸五种功能。 曲线编辑安排在主菜单的下拉菜单和线面编辑工具条中。线面编辑工具条如下图所示。 图2-4 曲线裁剪中的快速裁剪是指系统对曲线修剪具有指哪裁哪快速反映。 （1）单击按钮，在立即菜单中选择快速裁剪和正常裁剪（或投影裁剪）。 （2）拾取被裁剪线（选取被裁掉的段），快速裁剪完成。 图2-5 曲线过渡就是对指定的两条曲线进行圆弧过渡、尖角过渡或对两条直线倒角。 曲线过渡共有三种方式：圆弧过渡、尖角过渡和倒角过渡。 圆弧过渡： 用于在两根曲线之间进行给定半径的圆弧光滑过渡。如图2-6 （1）单击按钮，在立即菜单中选择“圆弧过渡”，输入半径，选择是否裁剪曲线1和曲线2。 （2）拾取第一条曲线，第二条曲线，圆弧过渡完成。 过渡前 过渡后 图2-6 尖角过渡 用于在给定的两根曲线之间进行过渡，过渡后在两曲线的交点处呈尖角。尖角过渡后, 一根曲线被另一根曲线裁剪。如图2-7 （1）单击按钮，在立即菜单中选择“尖角裁剪”。 （2）拾取第一条曲线，第二条曲线，尖角过渡完成。 (a)过渡前 (b)过渡后 (a) 过渡前 (b) 过渡后 图2-7 倒角过渡 倒角过渡用于在给定的两直线之间进行过渡, 过渡后在...
