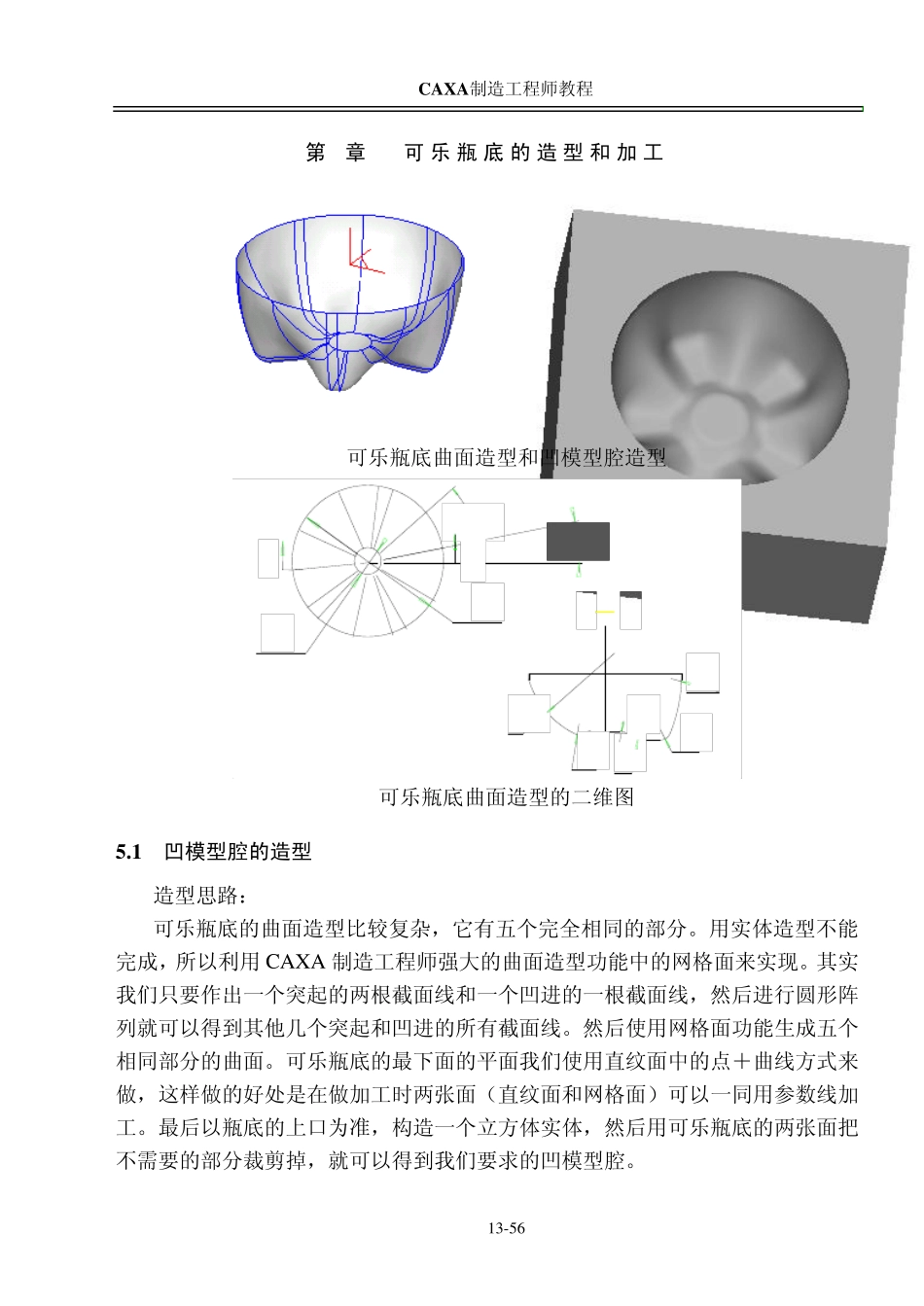

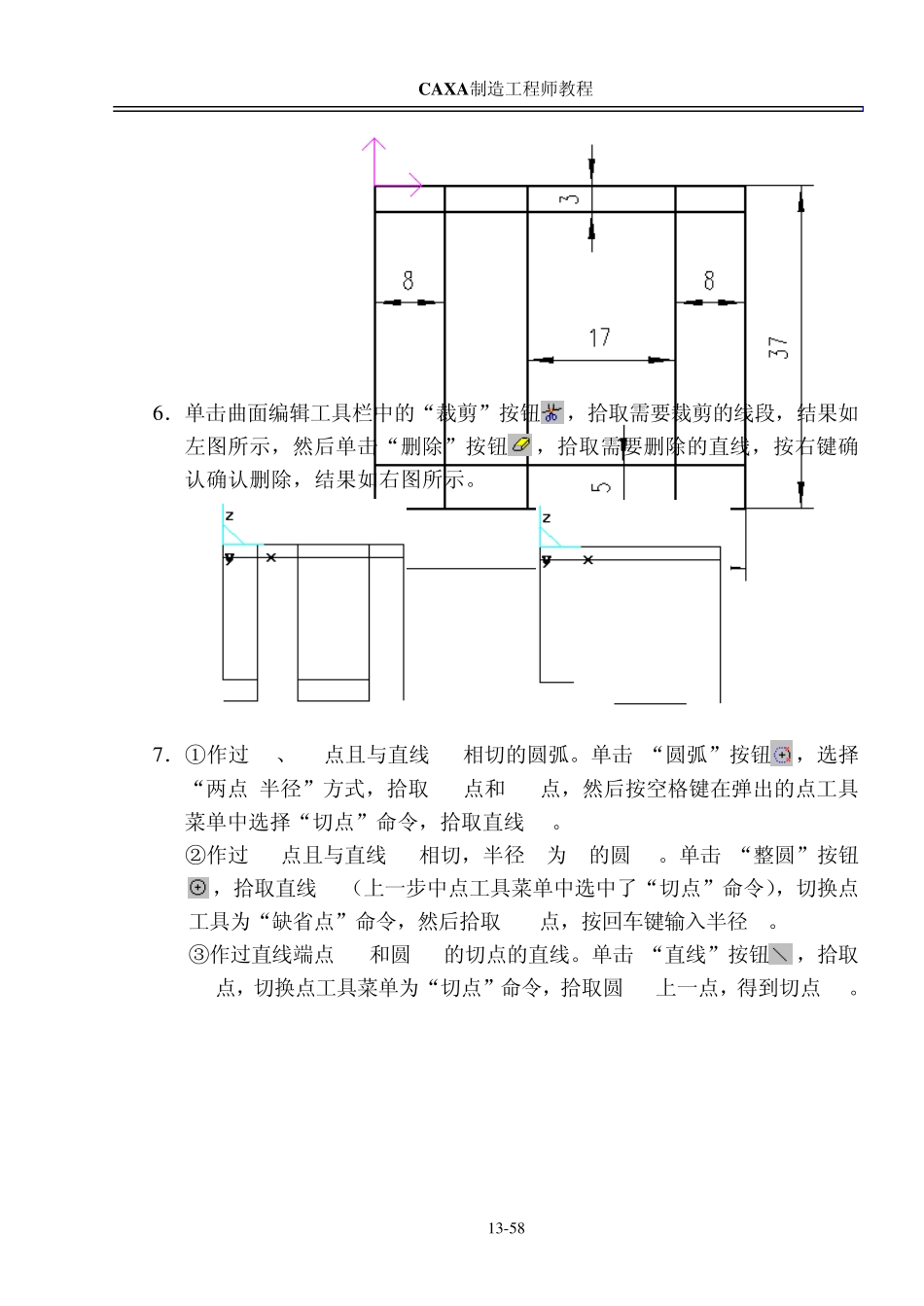

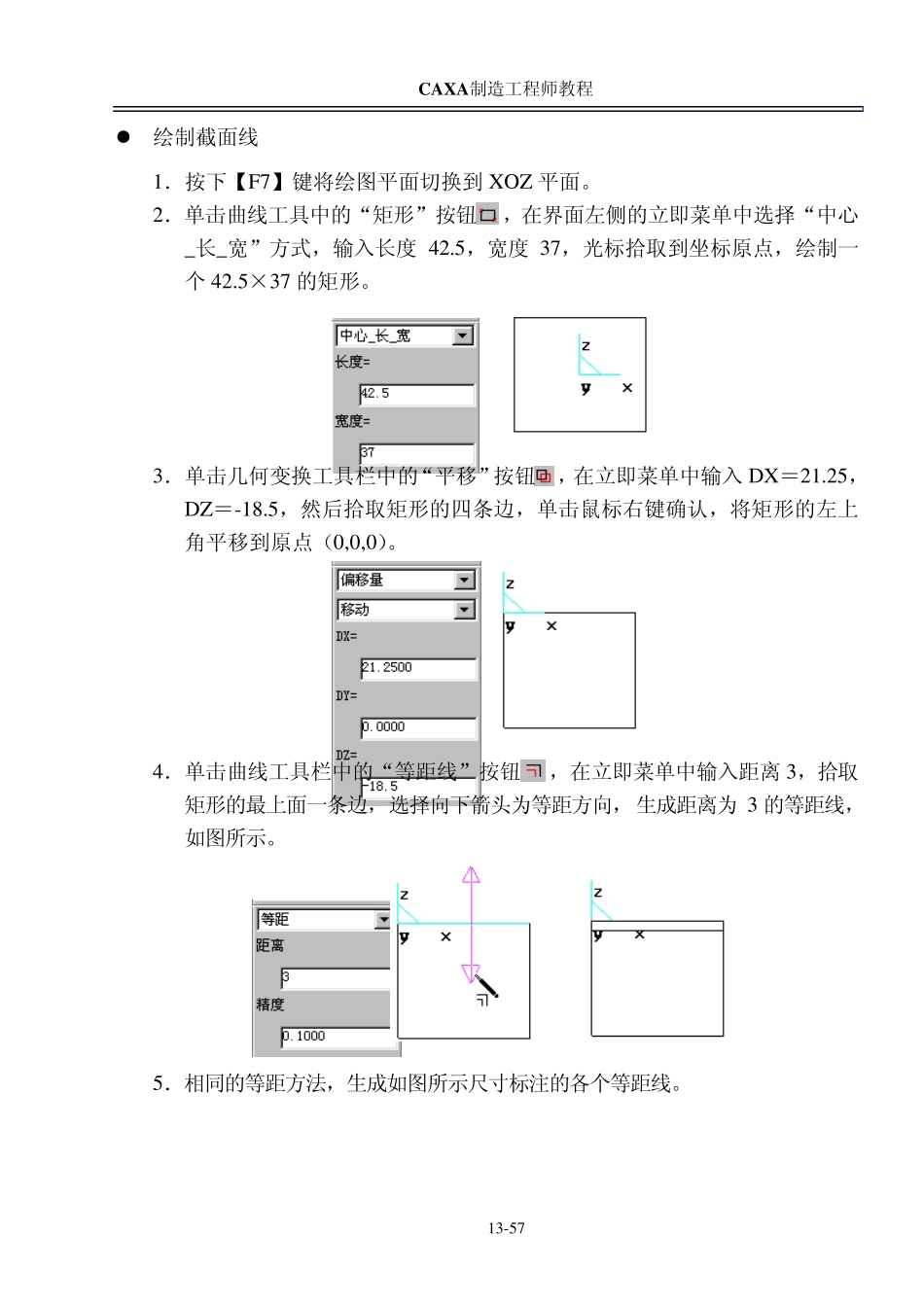

C A X A 制造工程师教程 13-56 第5章 可乐 瓶 底 的 造 型 和 加 工 可乐瓶底曲面造型和凹模型腔造型 可乐瓶底曲面造型的二维图 5.1 凹模型腔的造型 造型思路： 可乐瓶底的曲面造型比较复杂，它有五个完全相同的部分。用实体造型不能完成，所以利用 CAXA 制造工程师强大的曲面造型功能中的网格面来实现。其实我们只要作出一个突起的两根截面线和一个凹进的一根截面线，然后进行圆形阵列就可以得到其他几个突起和凹进的所有截面线。然后使用网格面功能生成五个相同部分的曲面。可乐瓶底的最下面的平面我们使用直纹面中的点＋曲线方式来做，这样做的好处是在做加工时两张面（直纹面和网格面）可以一同用参数线加工。最后以瓶底的上口为准，构造一个立方体实体，然后用可乐瓶底的两张面把不需要的部分裁剪掉，就可以得到我们要求的凹模型腔。 C A X A 制造工程师教程 13-57 绘制截面线 1．按下【F7】键将绘图平面切换到XOZ 平面。 2．单击曲线工具中的“矩形”按钮，在界面左侧的立即菜单中选择“中心_长_宽”方式，输入长度42.5，宽度37，光标拾取到坐标原点，绘制一个42.5×37 的矩形。 3．单击几何变换工具栏中的“平移”按钮，在立即菜单中输入DX＝21.25，DZ＝-18.5，然后拾取矩形的四条边，单击鼠标右键确认，将矩形的左上角平移到原点（0,0,0）。 4．单击曲线工具栏中的“等距线”按钮，在立即菜单中输入距离 3，拾取矩形的最上面一条边，选择向下箭头为等距方向，生成距离为 3 的等距线，如图所示。 5．相同的等距方法，生成如图所示尺寸标注的各个等距线。 C A X A 制造工程师教程 1 3 -5 8 6 ．单击曲面编辑工具栏中的“裁剪”按钮，拾取需要裁剪的线段，结果如左图所示，然后单击“删除”按钮，拾取需要删除的直线，按右键确认确认删除，结果如右图所示。 7 ．①作过 P1、P2点且与直线 L1相切的圆弧。单击 “圆弧”按钮，选择“两点_半径”方式，拾取 P1点和 P2点，然后按空格键在弹出的点工具菜单中选择“切点”命令，拾取直线 L1。 ②作过 P4点且与直线 L2相切，半径 R为 6的圆 R6。单击 “整圆”按钮，拾取直线 L2（上一步中点工具菜单中选中了“切点”命令），切换点工具为“缺省点”命令，然后拾取 P4点，按回车键输入半径 6。 ③作过直线端点 P3和圆 R6的切点的直线。单击 “直线”按钮，拾取P3点，切换点工具菜单为“切点”命令，拾取圆 R6上一点，...
