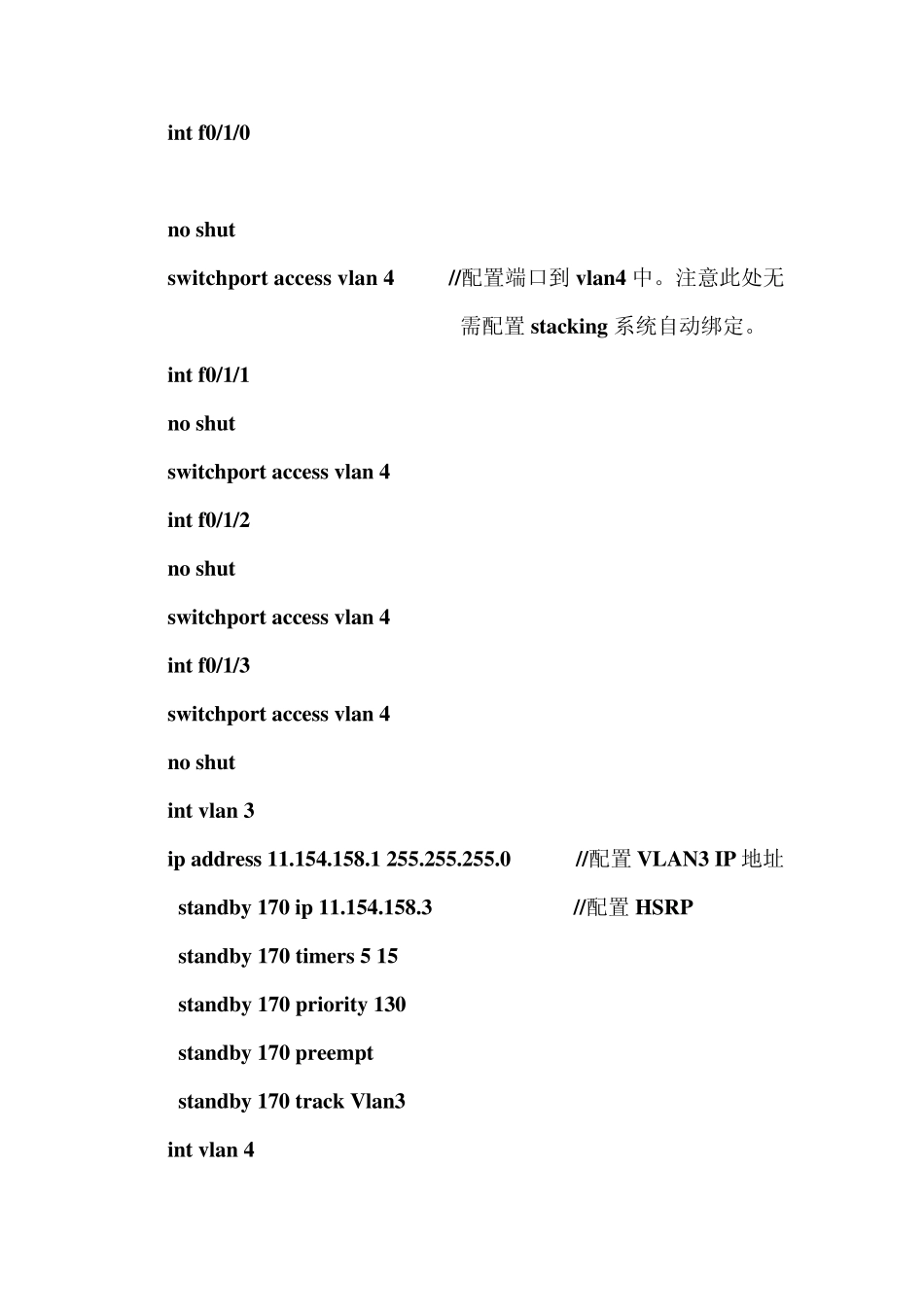

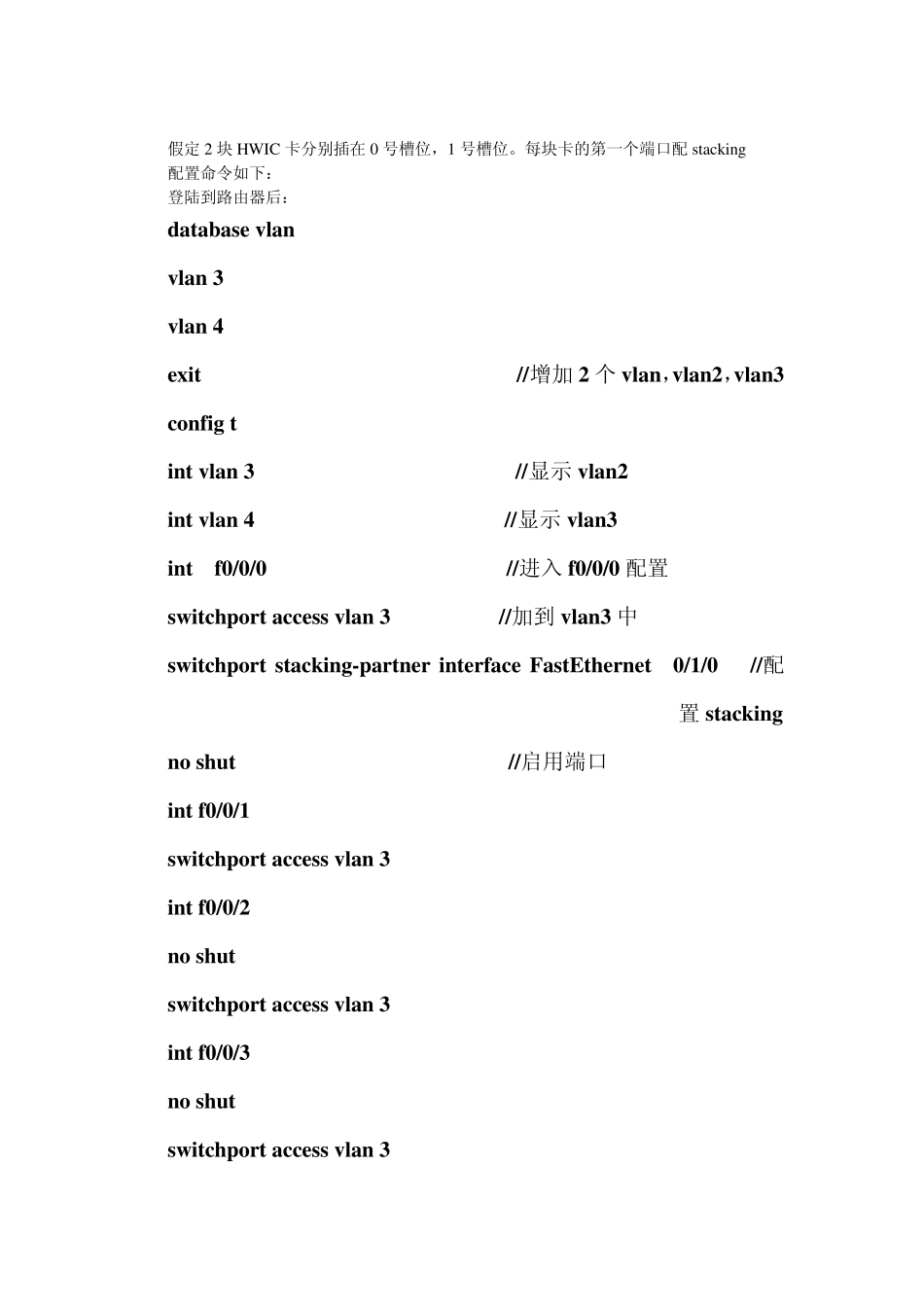

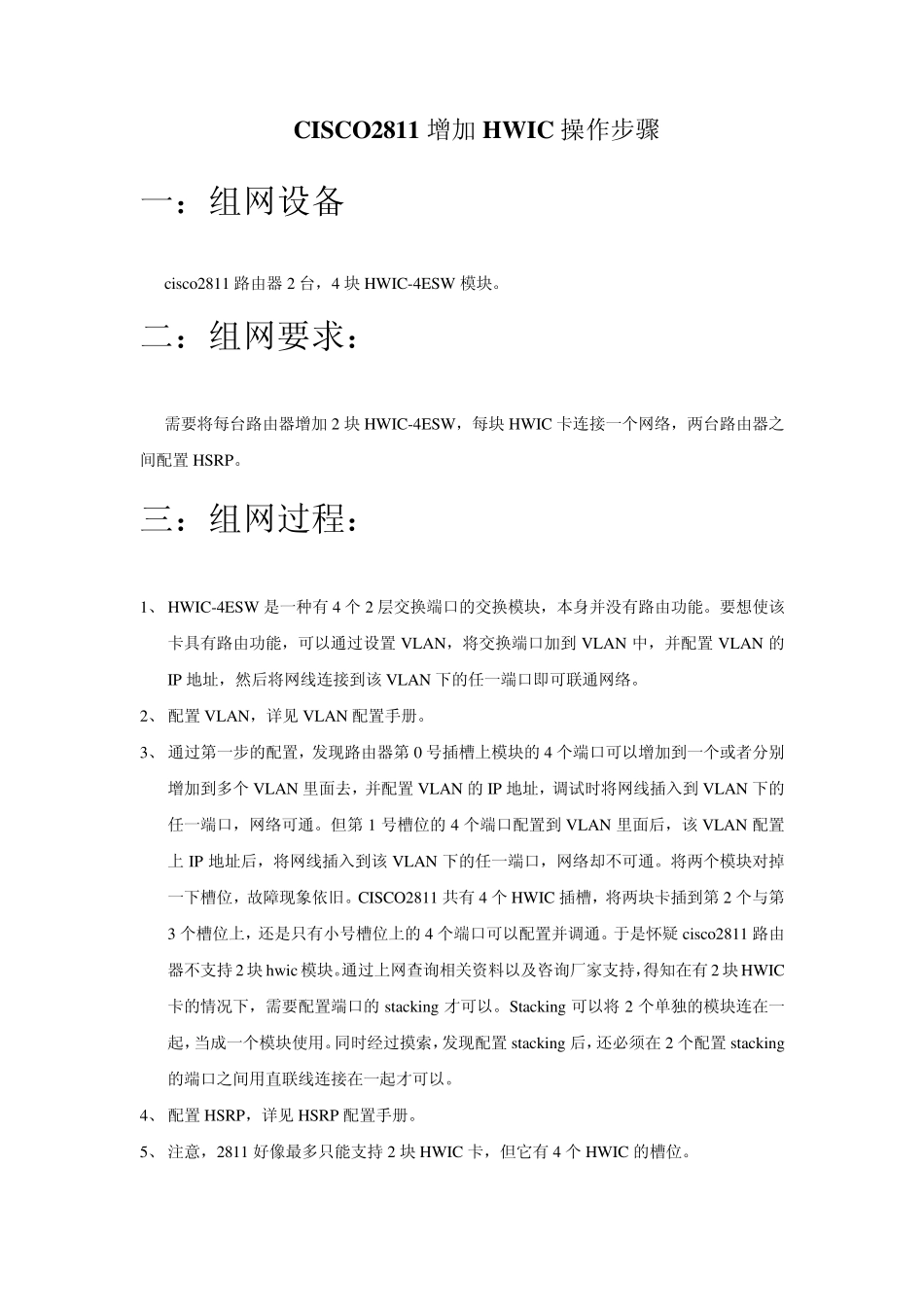

CISCO2811 增加HW IC 操作步骤 一：组网设备 cisco2811 路由器2 台，4 块HWIC-4ESW 模块。 二：组网要求： 需要将每台路由器增加2 块HWIC-4ESW，每块HWIC 卡连接一个网络，两台路由器之间配置HSRP。 三：组网过程： 1、 HWIC-4ESW 是一种有 4 个2 层交换端口的交换模块，本身并没有路由功能。要想使该卡具有路由功能，可以通过设置VLAN，将交换端口加到 VLAN 中，并配置VLAN 的IP 地址，然后将网线连接到该 VLAN 下的任一端口即可联通网络。 2、 配置VLAN，详见 VLAN 配置手册。 3、 通过第一步的配置，发现路由器第 0 号插槽上模块的 4 个端口可以增加到一个或者分别增加到多个VLAN 里面去，并配置VLAN 的 IP 地址，调试时将网线插入到 VLAN 下的任一端口，网络可通。但第 1 号槽位的 4 个端口配置到 VLAN 里面后，该 VLAN 配置上 IP 地址后，将网线插入到该 VLAN 下的任一端口，网络却不可通。将两个模块对掉一下槽位，故障现象依旧。CISCO2811 共有 4 个HWIC 插槽，将两块卡插到第 2 个与第3 个槽位上，还是只有小号槽位上的 4 个端口可以配置并调通。于是怀疑 cisco2811 路由器不支持 2 块hw ic 模块。通过上网查询相关资料以及咨询厂家支持，得知在有 2 块HWIC卡的情况下，需要配置端口的 stacking 才可以。Stacking 可以将2 个单独的模块连在一起，当成一个模块使用。同时经过摸索，发现配置stacking 后，还必须在 2 个配置stacking的端口之间用直联线连接在一起才可以。 4、 配置HSRP，详见 HSRP 配置手册。 5、 注意，2811 好像最多只能支持 2 块HWIC 卡，但它有 4 个HWIC 的槽位。 假定2 块HWIC 卡分别插在0 号槽位，1 号槽位。每块卡的第一个端口配 stacking 配置命令如下： 登陆到路由器后： database vlan vlan 3 vlan 4 exit //增加 2 个 vlan，vlan2，vlan3 config t int vlan 3 //显示 vlan2 int vlan 4 //显示 vlan3 int f0/0/0 //进入 f0/0/0 配置 switchport access vlan 3 //加到 vlan3 中 switchport stacking-partner interface FastEthernet 0/1/0 //配置 stacking no shut //启用端口 int f0/0/1 switchport access vlan 3 int f0/0/2 no shut switchport access vlan 3 int f0/0/3 no shut switchport access vlan 3 int f0/1/0 no shut s...
