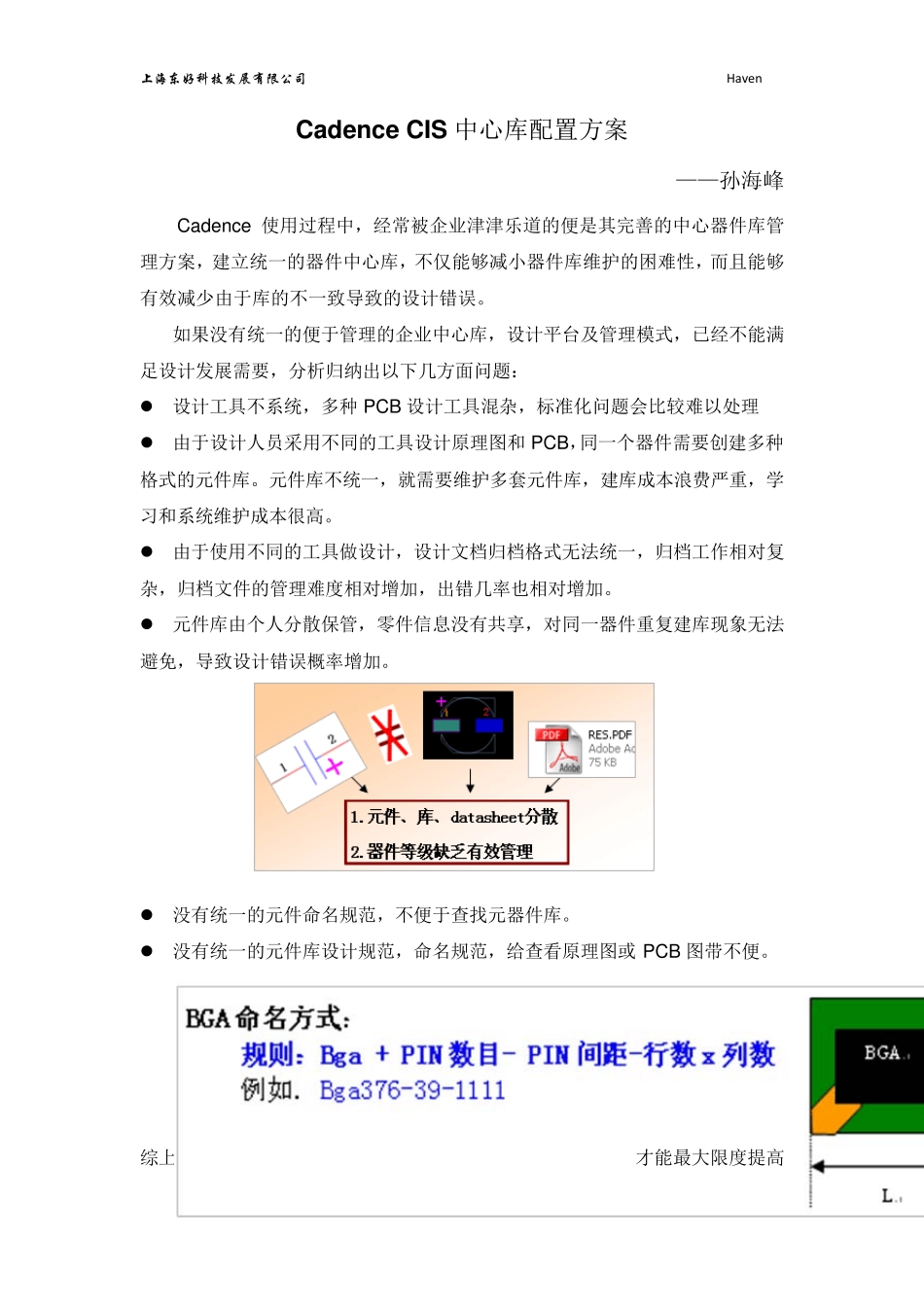

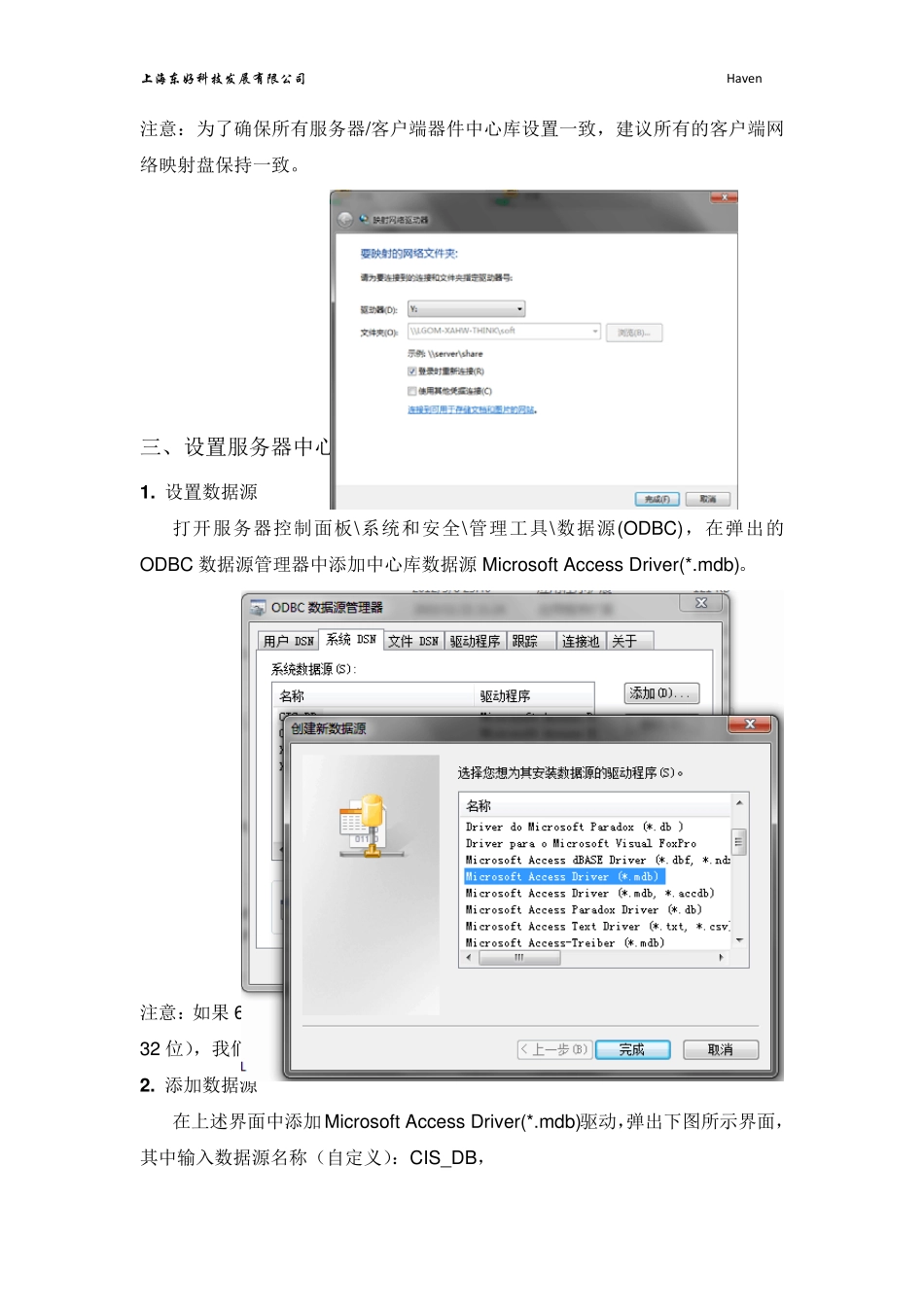

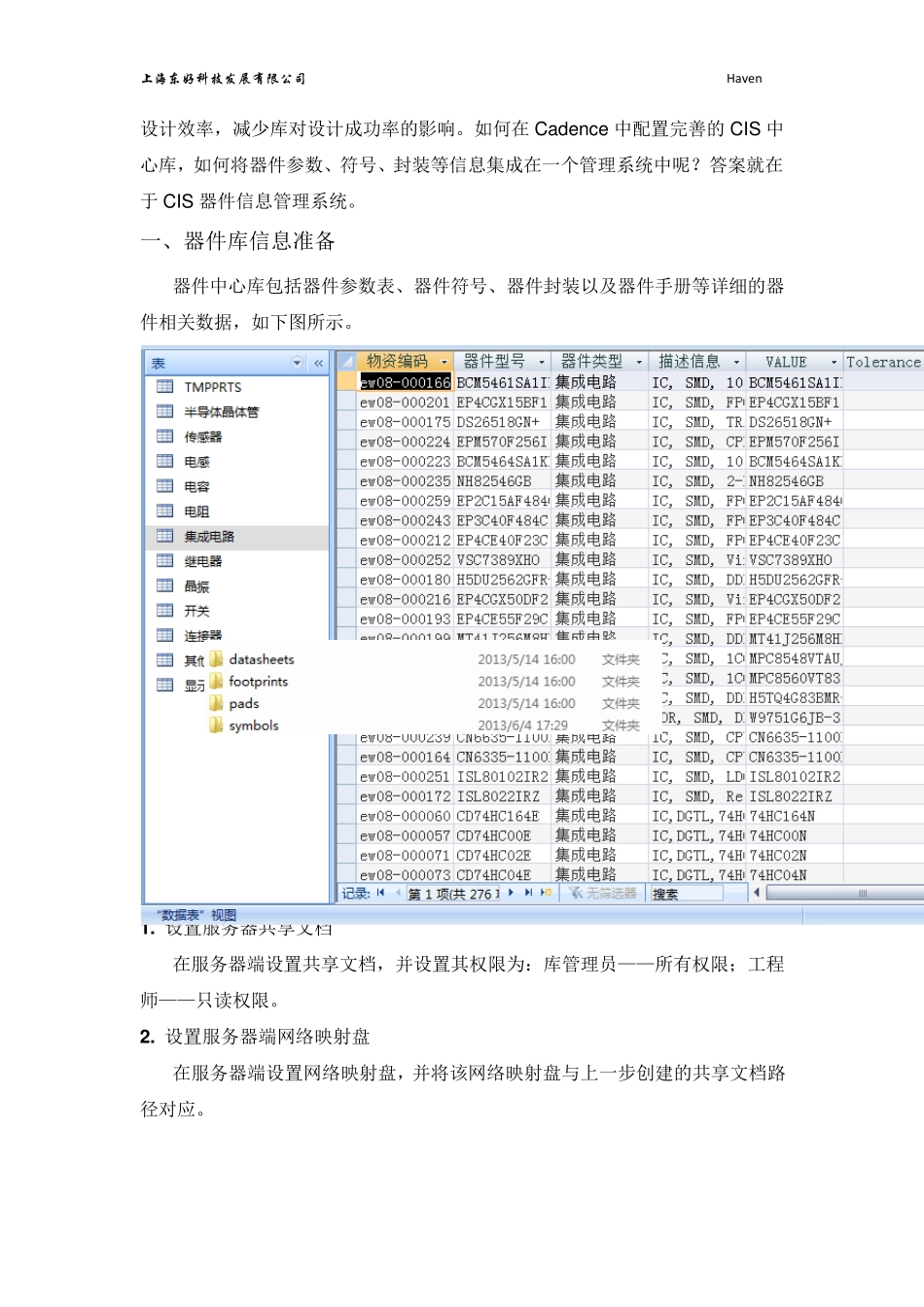

上 海 东 好 科 技 发 展 有 限 公 司 Haven Cadence CIS 中心库配置方案 ——孙海峰 Cadence 使用过程中,经常被企业津津乐道的便是其完善的中心器件库管理方案,建立统一的器件中心库,不仅能够减小器件库维护的困难性,而且能够有效减少由于库的不一致导致的设计错误。 如果没有统一的便于管理的企业中心库,设计平台及管理模式,已经不能满足设计发展需要,分析归纳出以下几方面问题: 设计工具不系统,多种 PCB 设计工具混杂,标准化问题会比较难以处理 由于设计人员采用不同的工具设计原理图和 PCB,同一个器件需要创建多种格式的元件库。元件库不统一,就需要维护多套元件库,建库成本浪费严重,学习和系统维护成本很高。 由于使用不同的工具做设计,设计文档归档格式无法统一,归档工作相对复杂,归档文件的管理难度相对增加,出错几率也相对增加。 元件库由个人分散保管,零件信息没有共享,对同一器件重复建库现象无法避免,导致设计错误概率增加。 没有统一的元件命名规范,不便于查找元器件库。 没有统一的元件库设计规范,命名规范,给查看原理图或 PCB 图带不便。 综上所述,我们需要建立一个完善的便于管理的器件中心库,才能最大限度提高上 海 东 好 科 技 发 展 有 限 公 司 Haven 设计效率,减少库对设计成功率的影响。如何在Cadence 中配置完善的CIS 中心库,如何将器件参数、符号、封装等信息集成在一个管理系统中呢?答案就在于CIS 器件信息管理系统。 一、器件库信息准备 器件中心库包括器件参数表、器件符号、器件封装以及器件手册等详细的器件相关数据,如下图所示。 二、创建中心库网络服务 企业中心库为了便于管理与维护,我们需要在服务器中开辟共享文档(权限可控制),在此共享文档中,用户可以调用这些器件及其信息,而库管理员可以对库进行编辑与维护。 1 . 设置服务器共享文档 在服务器端设置共享文档,并设置其权限为:库管理员——所有权限;工程师——只读权限。 2 . 设置服务器端网络映射盘 在服务器端设置网络映射盘,并将该网络映射盘与上一步创建的共享文档路径对应。 上 海 东 好 科 技 发 展 有 限 公 司 Haven 注意:为了确保所有服务器/客户端器件中心库设置一致,建议所有的客户端网络映射盘保持一致。 三、设置服务器中心库数据源 1 . 设置数据源 打开服务器控制面板\系统和安全\管理工具\...
