CIS本地元件Access数据库配置指南

CIS本地元件Access数据库配置指南_第1页
1/8

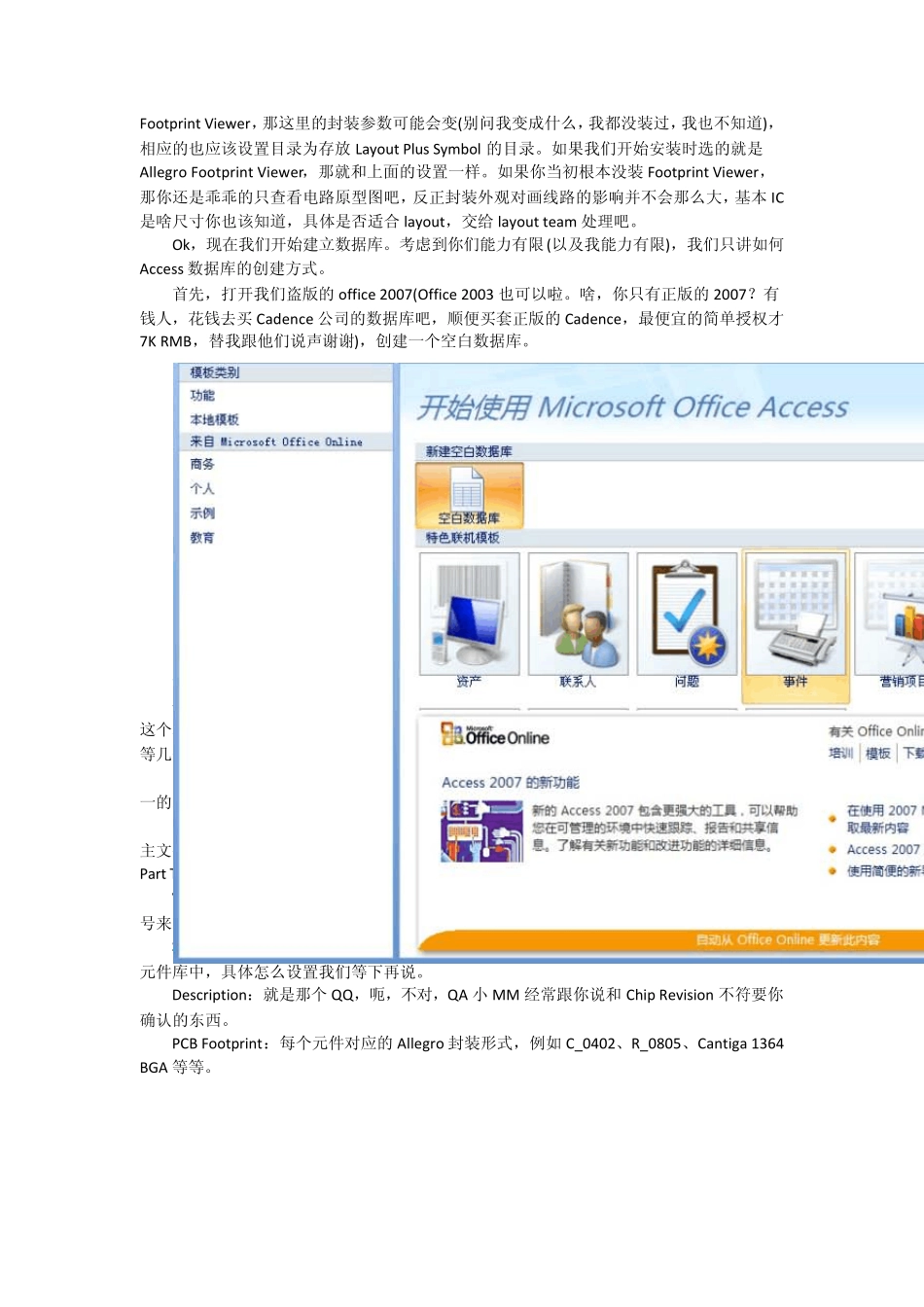

CIS本地元件Access数据库配置指南_第2页
2/8

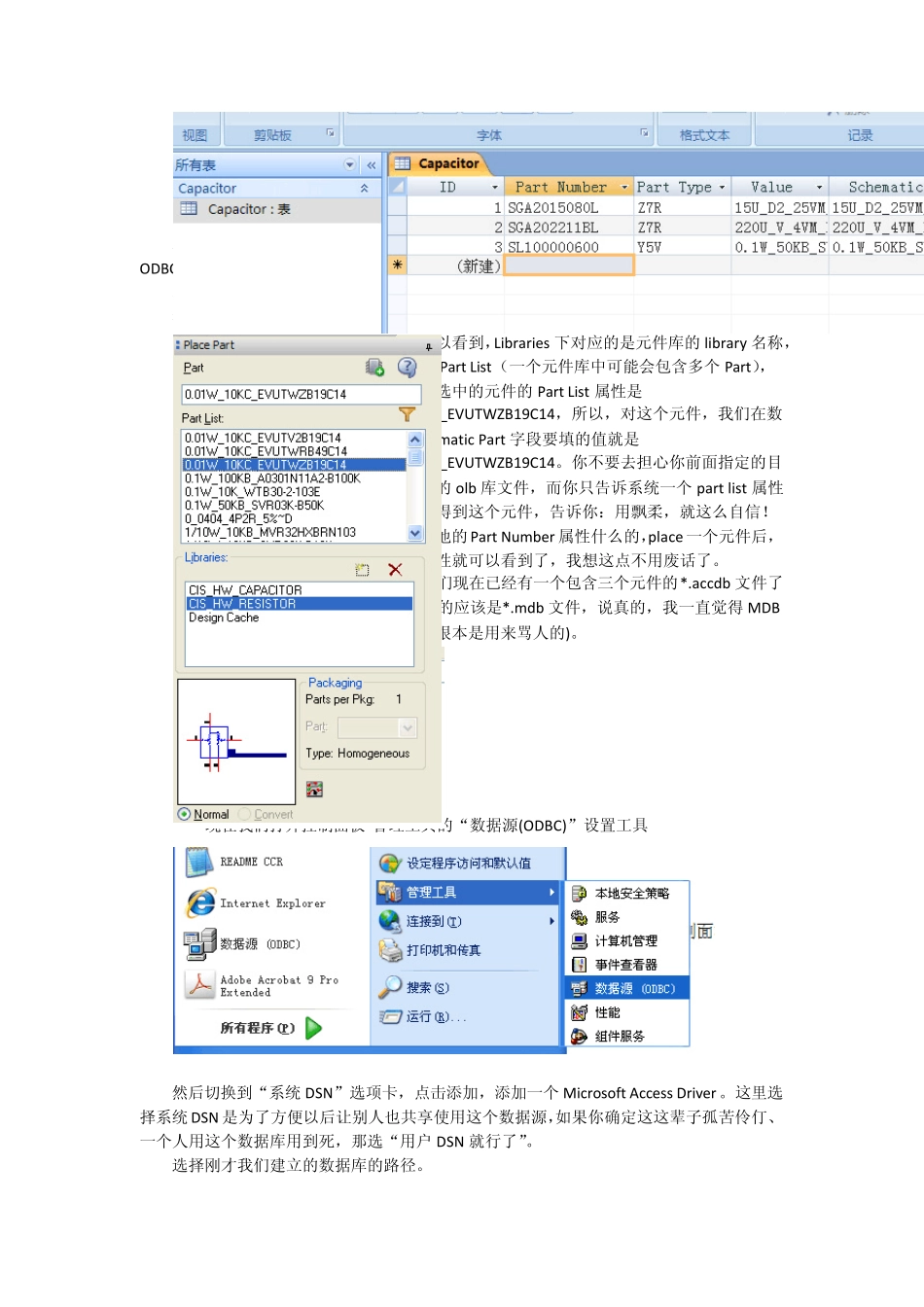

CIS本地元件Access数据库配置指南_第3页
3/8
CIS 本地元件Access 数据库配置指南 Compal Eclectronics,Inc A31 HW:Cartman_Bi CIS 本地元件Access 数据库,就是我们在CIS Explorer 中查询元件时所需要调用的数据库。 通过这个数据库,我们可以迅速的根据指定的料号/参数/封装等条件查询到所需的元件,而不需要一个个的打开Library 去查找。下面我们就介绍一下如何为已有的元件库Library 和封装Symbol 配置Access 数据库。 首先,我们需要修改一下C:\Cadence\SPB_16.2\tools\capture 目录下(根据你的实际安装情况修改)的capture.ini 文件,来设定DataBase 所链接的元件库和封装库的目录。 [Allegro Footprints] Dir0=C:\Cadence\SPB_16.2\share\pcb\pcb_lib\symbols [Part Library Directories] Dir0=C:\Cadence\SPB_16.2\tools\capture\library 以上两个参数分别就是Allegro 封装(For Layout)和Capture 元件库(For Schematic)的目录设定参数,如果需要添加更多的目录,可以依次加入Dir1=、Dir2=、Dir3=这样的新资料夹。Allegro 封装目录中,如果只是为了查看封装的形状,那只需要放入该封装的.dra 文件即可,不过为了方便Layout,我们会把生成的.psm 文件和它放在一起。 这里需要注意的是,在Cadence 安装的过程中,系统会提示我们选择 Layout Plus(Cadence公司自己开发的Layout 软件,简单易用,但基本没人用)的Footprint Viewer 还是Allegro(Cadence 公司收购过来的) Footprint Viewer,如果我们安装时选的是Layout Plus Footprint Viewer,那这里的封装参数可能会变(别问我变成什么,我都没装过,我也不知道),相应的也应该设置目录为存放 Layout Plus Symbol 的目录。如果我们开始安装时选的就是 Allegro Footprint Viewer,那就和上面的设置一样。如果你当初根本没装 Footprint Viewer,那你还是乖乖的只查看电路原型图吧,反正封装外观对画线路的影响并不会那么大,基本 IC是啥尺寸你也该知道,具体是否适合 layout,交给 layout team 处理吧。 Ok,现在我们开始建立数据库。考虑到你们能力有限(以及我能力有限),我们只讲如何Access 数据库的创建方式。 首先,打开我们盗版的 office 2007(Office 2003 也可以啦。啥,你只有正版的 2007?有钱人,花钱去买 Cadence 公司的数据库吧,顺便买套正版的 Cadence,最便宜的简单授权才7K RMB,替我跟他们说声谢谢),创建一个空白数据库。 记住右下角你存放文件的...
