civil3d学习指南4放坡

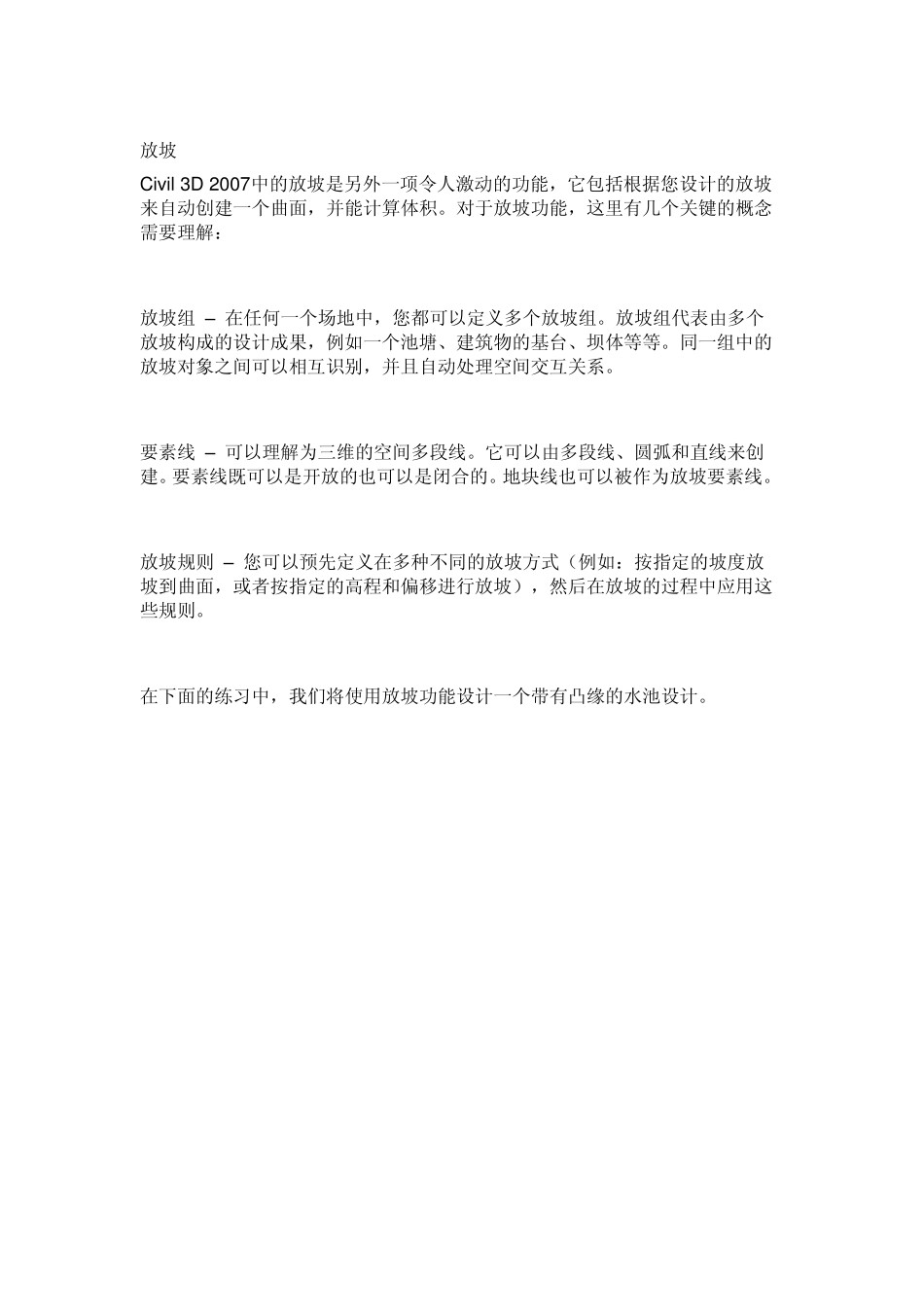

civil3d学习指南4放坡_第1页
1/9

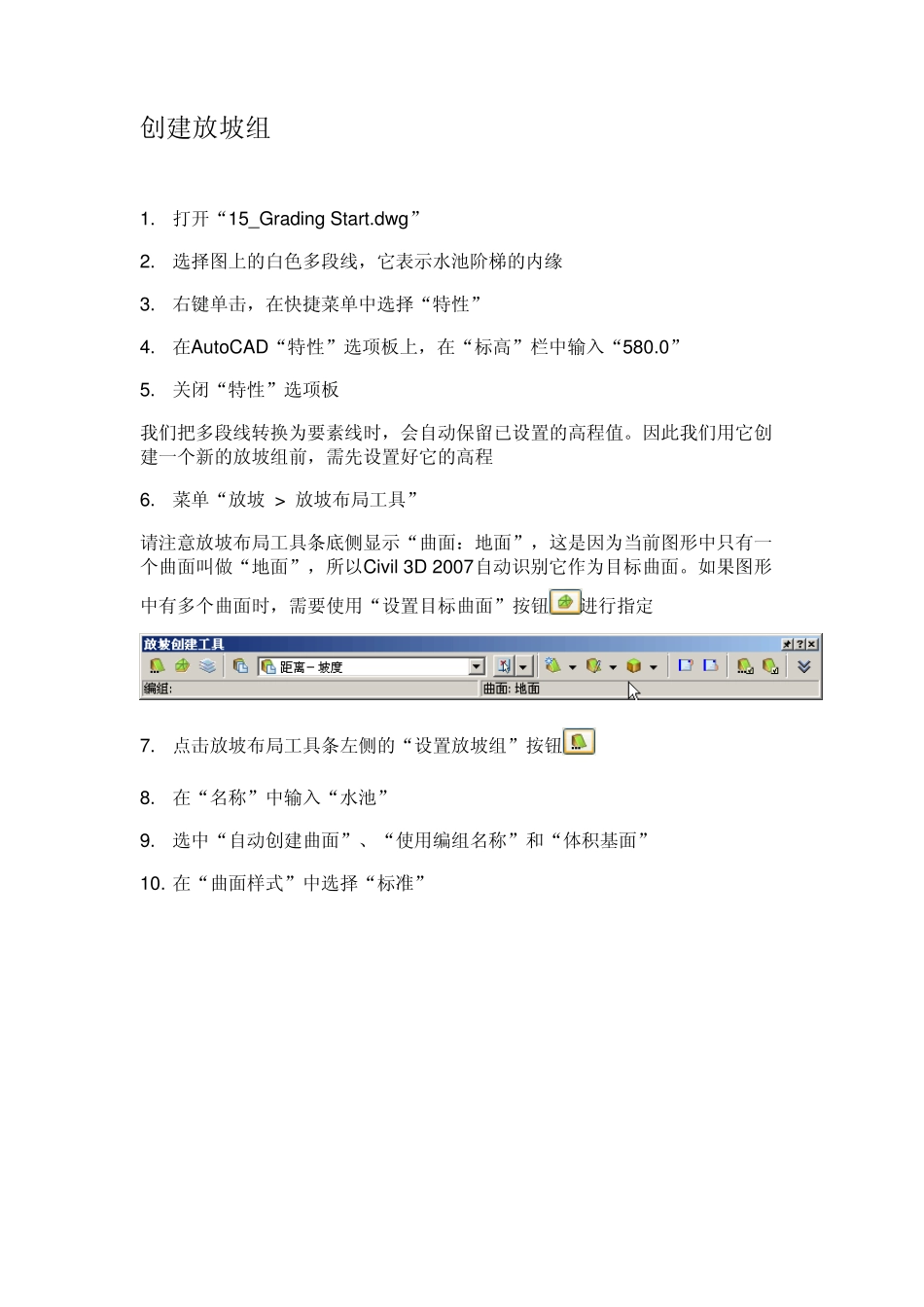

civil3d学习指南4放坡_第2页
2/9

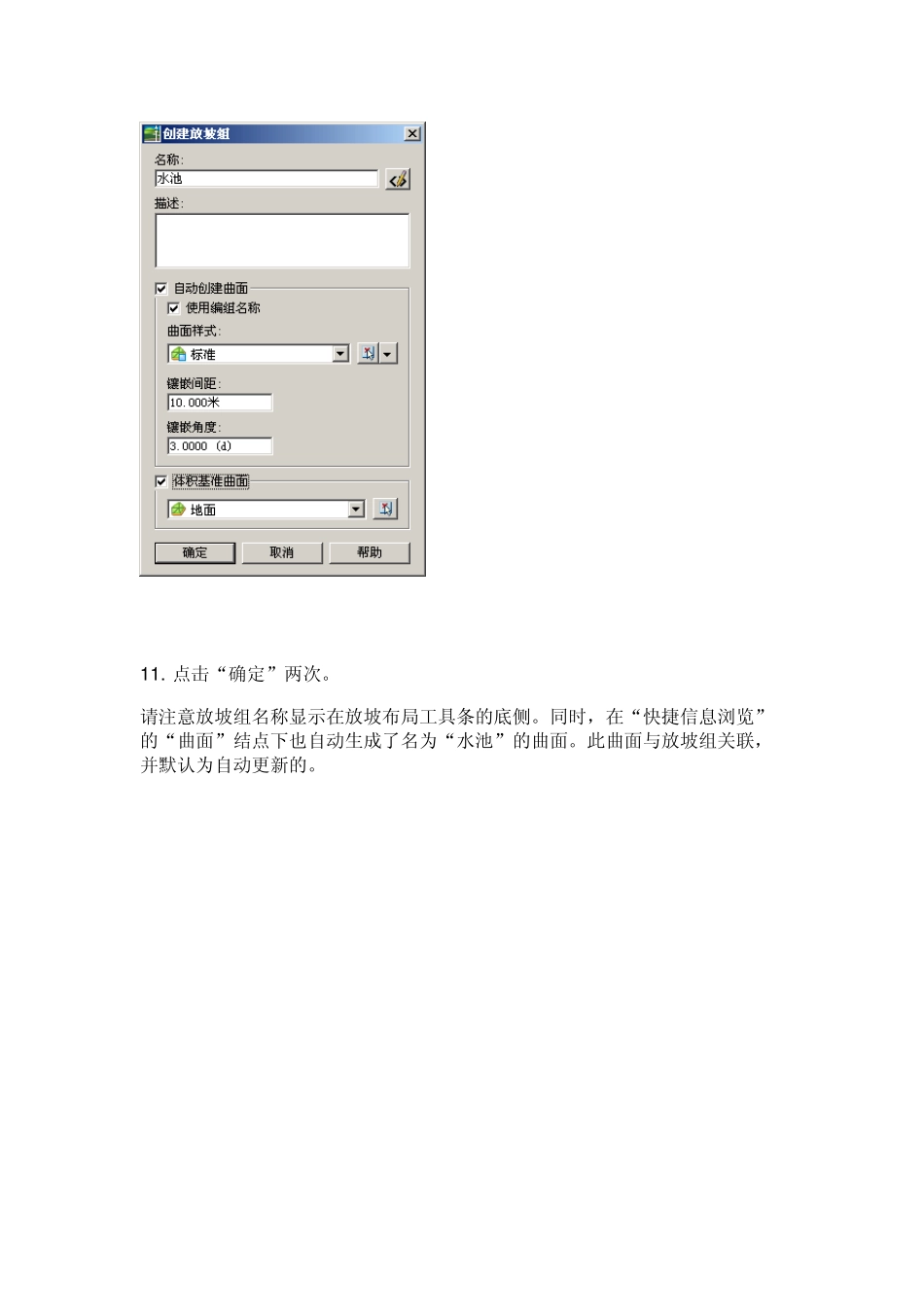

civil3d学习指南4放坡_第3页
3/9
放坡 Civ il 3D 2007中的放坡是另外一项令人激动的功能,它包括根据您设计的放坡来自动创建一个曲面,并能计算体积。对于放坡功能,这里有几个关键的概念需要理解: 放坡组 – 在任何一个场地中,您都可以定义多个放坡组。放坡组代表由多个放坡构成的设计成果,例如一个池塘、建筑物的基台、坝体等等。同一组中的放坡对象之间可以相互识别,并且自动处理空间交互关系。 要素线 – 可以理解为三维的空间多段线。它可以由多段线、圆弧和直线来创建。要素线既可以是开放的也可以是闭合的。地块线也可以被作为放坡要素线。 放坡规则 – 您可以预先定义在多种不同的放坡方式(例如:按指定的坡度放坡到曲面,或者按指定的高程和偏移进行放坡),然后在放坡的过程中应用这些规则。 在下面的练习中,我们将使用放坡功能设计一个带有凸缘的水池设计。 创建放坡组 1. 打开“15_Grading Start.dw g” 2. 选择图上的白色多段线,它表示水池阶梯的内缘 3. 右键单击,在快捷菜单中选择“特性” 4. 在AutoCAD“特性”选项板上,在“标高”栏中输入“580.0” 5. 关闭“特性”选项板 我们把多段线转换为要素线时,会自动保留已设置的高程值。因此我们用它创建一个新的放坡组前,需先设置好它的高程 6. 菜单“放坡 > 放坡布局工具” 请注意放坡布局工具条底侧显示“曲面:地面”,这是因为当前图形中只有一个曲面叫做“地面”,所以Civil 3D 2007自动识别它作为目标曲面。如果图形中有多个曲面时,需要使用“设置目标曲面”按钮进行指定 7. 点击放坡布局工具条左侧的“设置放坡组”按钮 8. 在“名称”中输入“水池” 9. 选中“自动创建曲面”、“使用编组名称”和“体积基面” 10. 在“曲面样式”中选择“标准” 1 1 . 点击“确定”两次。 请注意放坡组名称显示在放坡布局工具条的底侧。同时,在“快捷信息浏览”的“曲面”结点下也自动生成了名为“水池”的曲面。此曲面与放坡组关联,并默认为自动更新的。 创建放坡 下面先创建水池的内侧台阶。设计中的水池深度为10米,内壁坡度的高宽比为1:1。 12. 在放坡布局工具条上点击“选择规则集”按钮 13. 选择规则集为“目标:相对高程”,点击“确定” 14. 在放坡布局工具条上的“选择放坡规则”下拉框中,选择“相对高程-坡度” 15. 点击放坡布局工具条上的“创建放坡”按钮 16. 选择图上的白色多段线 17. 回车接受“创建要素线默认设置” 18. 在水...
