电梯控制系统原理高级培训教程VIP免费

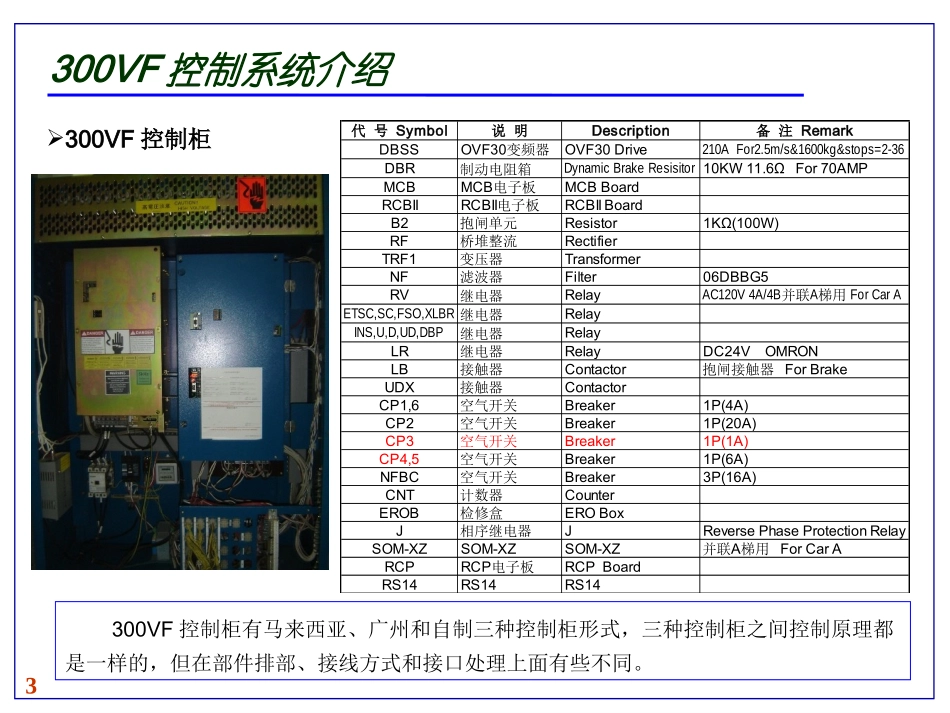

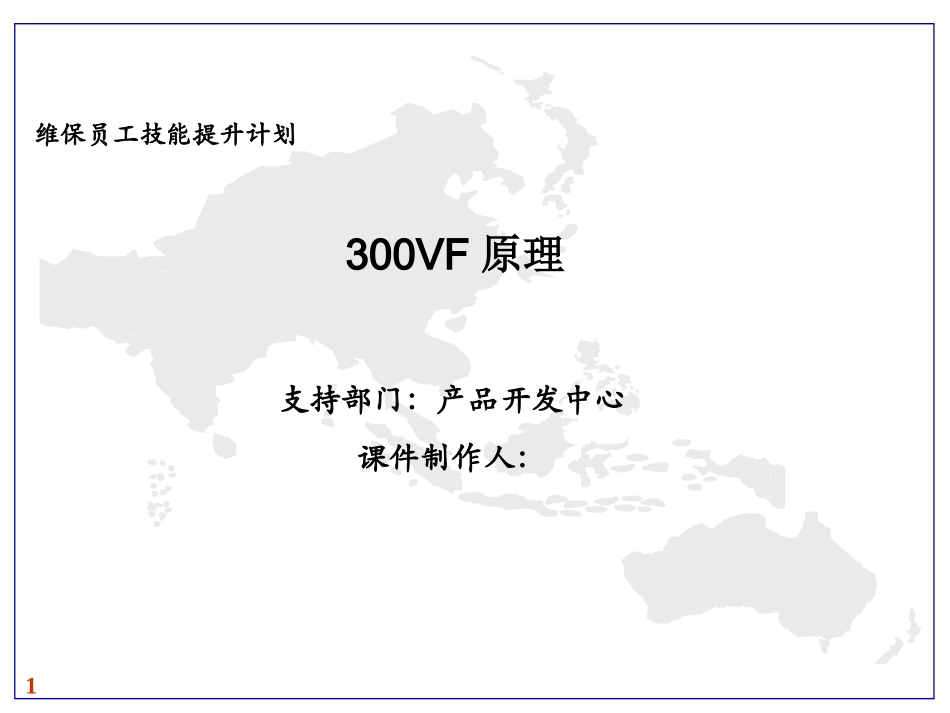

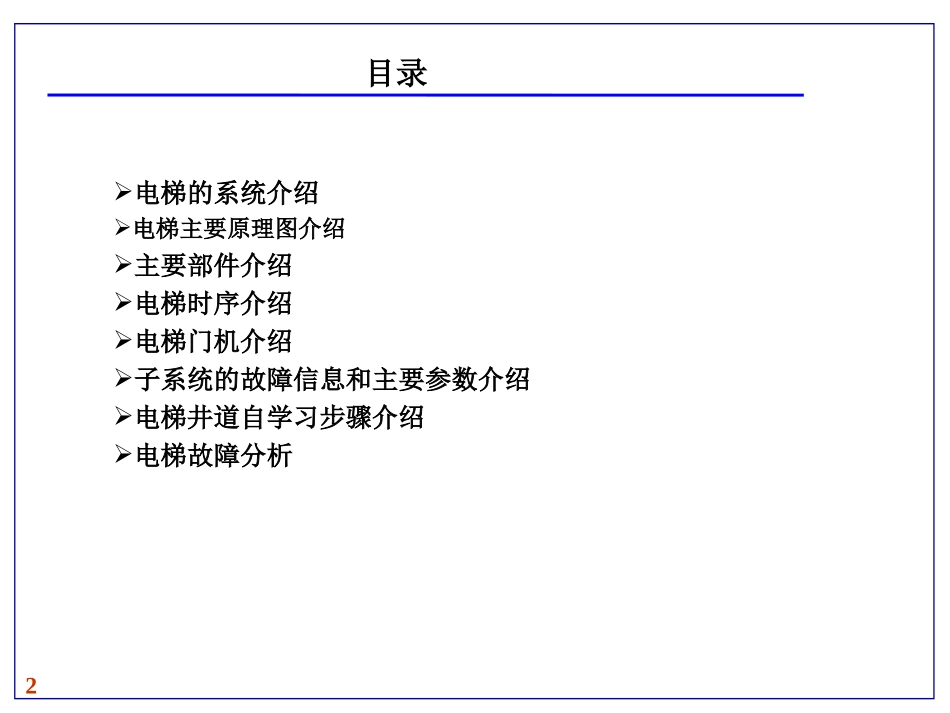

1300VF原理维保员工技能提升计划支持部门：产品开发中心课件制作人：2电梯的系统介绍电梯主要原理图介绍主要部件介绍电梯时序介绍电梯门机介绍子系统的故障信息和主要参数介绍电梯井道自学习步骤介绍电梯故障分析目录3300VF控制柜300VF控制系统介绍300VF控制柜有马来西亚、广州和自制三种控制柜形式，三种控制柜之间控制原理都是一样的，但在部件排部、接线方式和接口处理上面有些不同。代号Symbol说明Description备注RemarkDBSSOVF30变频器OVF30Drive210AFor2.5m/s&1600kg&stops=2-36DBR制动电阻箱DynamicBrakeResisitor10KW11.6ΩFor70AMPMCBMCB电子板MCBBoardRCBIIRCBII电子板RCBIIBoardB2抱闸单元Resistor1KΩ(100W)RF桥堆整流RectifierTRF1变压器TransformerNF滤波器Filter06DBBG5RV继电器RelayAC120V4A/4B并联A梯用ForCarAETSC,SC,FSO,XLBR继电器RelayINS,U,D,UD,DBP继电器RelayLR继电器RelayDC24VOMRONLB接触器Contactor抱闸接触器ForBrakeUDX接触器ContactorCP1,6空气开关Breaker1P(4A)CP2空气开关Breaker1P(20A)CP3空气开关Breaker1P(1A)CP4,5空气开关Breaker1P(6A)NFBC空气开关Breaker3P(16A)CNT计数器CounterEROB检修盒EROBoxJ相序继电器JReversePhaseProtectionRelaySOM-XZSOM-XZSOM-XZ并联A梯用ForCarARCPRCP电子板RCPBoardRS14RS14RS144300VF控制系统介绍MCS321控制柜MCS321控制柜是由德国生产的控制柜，他和300VF控制原理基本一致，但在器件排部、使用部件、控制方式和接线方式上有较大差别。5300VF控制系统介绍系统组成：OCSS，LMCSS，DCSS，DBSS6电梯原理图介绍7电器原理图介绍—主电路8电器原理图介绍—变压器主要输出电路保险丝此原理图为AC380V转AC24V，再由AC24V整流到DC30V。在此电路中，变压器输出端先有内置保险丝，经过整流之后的线路上还有空开）控制，（CP1/2）空开是为了防止DC30V短路造成对前端电路的损坏；保险丝的作用是为了防止整流桥的损坏造成变压器的损坏。红色圆内保险丝在08年以前的电路中是没有的。保险丝9电器原理图介绍—变压器主要输出电路抱闸回路电源为DC110V。可能出现的故障：当电梯运行启动时，SW主接触器吸合，但BY继电器不吸合，电梯不运行，并出现DBD、过流或抱闸反馈故障时可以检查此电路是否正常。AC110V电源，既是安全电路电源，也是继电器电源。抱闸回路AC110V电源10电器原理图介绍—安全开关简写开关缩写开关名称开关缩写开关名称EEC安全窗安全开关CBFS轿厢缓冲器开关SOS安全钳安全开关RBFS对重缓冲器开关OS限速器安全开关GSS涨紧轮安全开关TES轿顶急停开关GS轿门门锁开关ES急停开关DS厅门门锁开关PES底坑急停开关1/2LS强迫减速开关7LS下极限开关5/6LS限位开关8LS上极限开关SS1/2上下强迫急停开关缓冲器、涨紧轮安全开关强迫减速、限位、极限、强迫急停开关11电器原理图介绍—安全电路此电路是电梯的部分安全电路。包括限速器、涨紧轮、底坑、极限等安全开关。可能出现的故障：当电梯安全开关断开时，LMCSS板上显示的第一个显示为0，电梯不能运行。如果是电梯井道安全开关断开，电梯可以通过使用控制柜上的ERO紧急电动运行驱动电梯。此时可以将电梯运行到合适位置，将安全开关复位。12电器原理图介绍—安全电路此电路是电梯的部分安全电路。可能出现的故障：当电梯运行在端站位置时，电梯突然出现急停，电梯停下后又可以自动慢速运行到平层位置。这是因为电梯在运行到端站位置时，电梯在经过SS1/2开关时的实际速度和电梯内部设置的速度之间有偏差，导致电梯在经过SS1/2开关时，ETSC继电器不能复位，致使电梯出现急停状态。13电器原理图介绍—门锁回路厅门门锁电路门旁路电路此电路包含厅门门锁电路和门旁路电路。可能出现的故障：当电梯运行到门区位置时，如果电梯出现不能零速停车或有开门动作状态关闭后又重新开启，此时可能是门旁路电路出现问题。可能出现的故障：电梯停止不能运行，服务器监控213门锁未通。可能出现的故障：电梯停在某一层，并不断进行重开门动作，可能厅门门锁电路有问题。14电器原理图介绍—检修电路此电路是电梯的检修运行电路。可能出现的...
