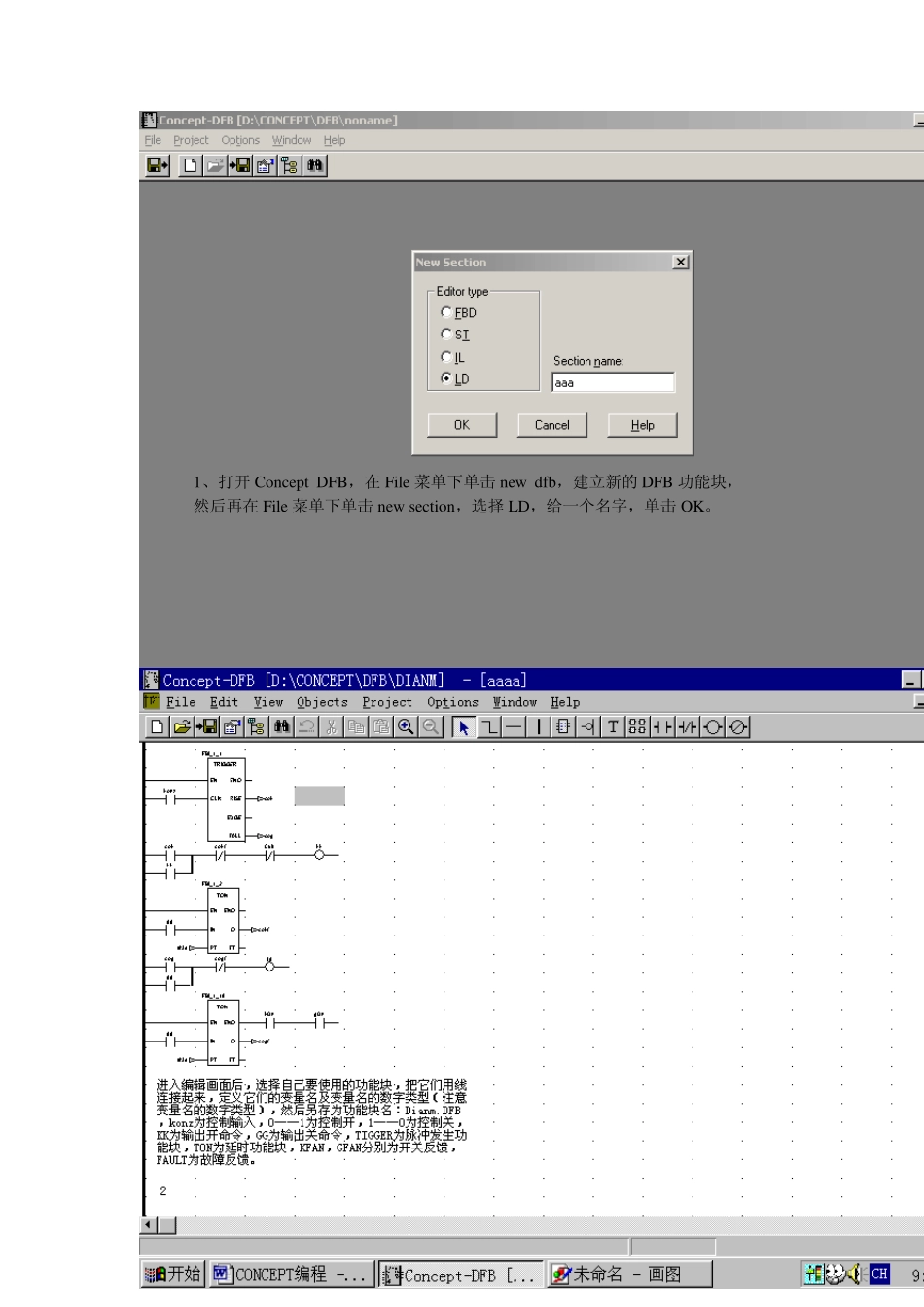

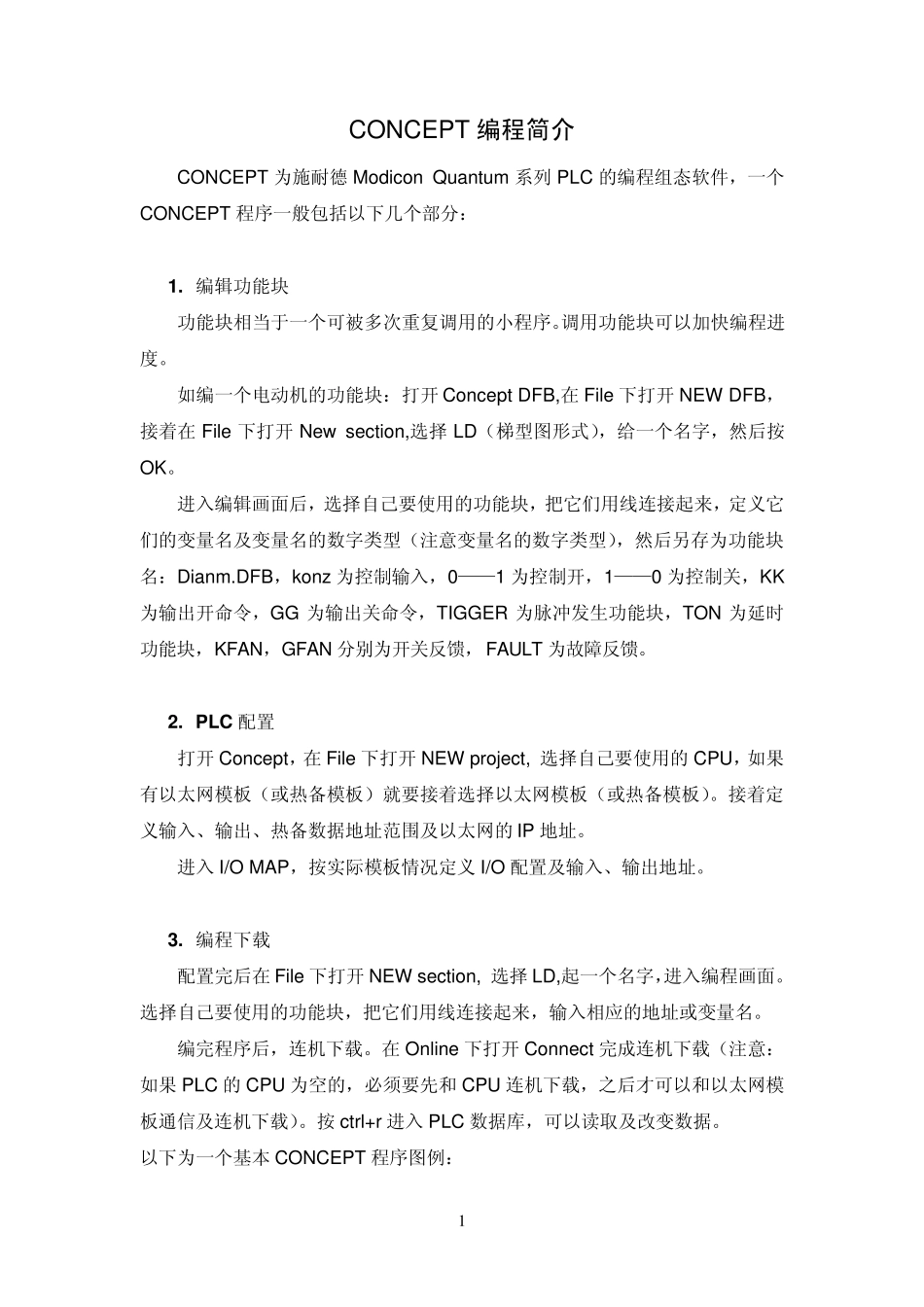

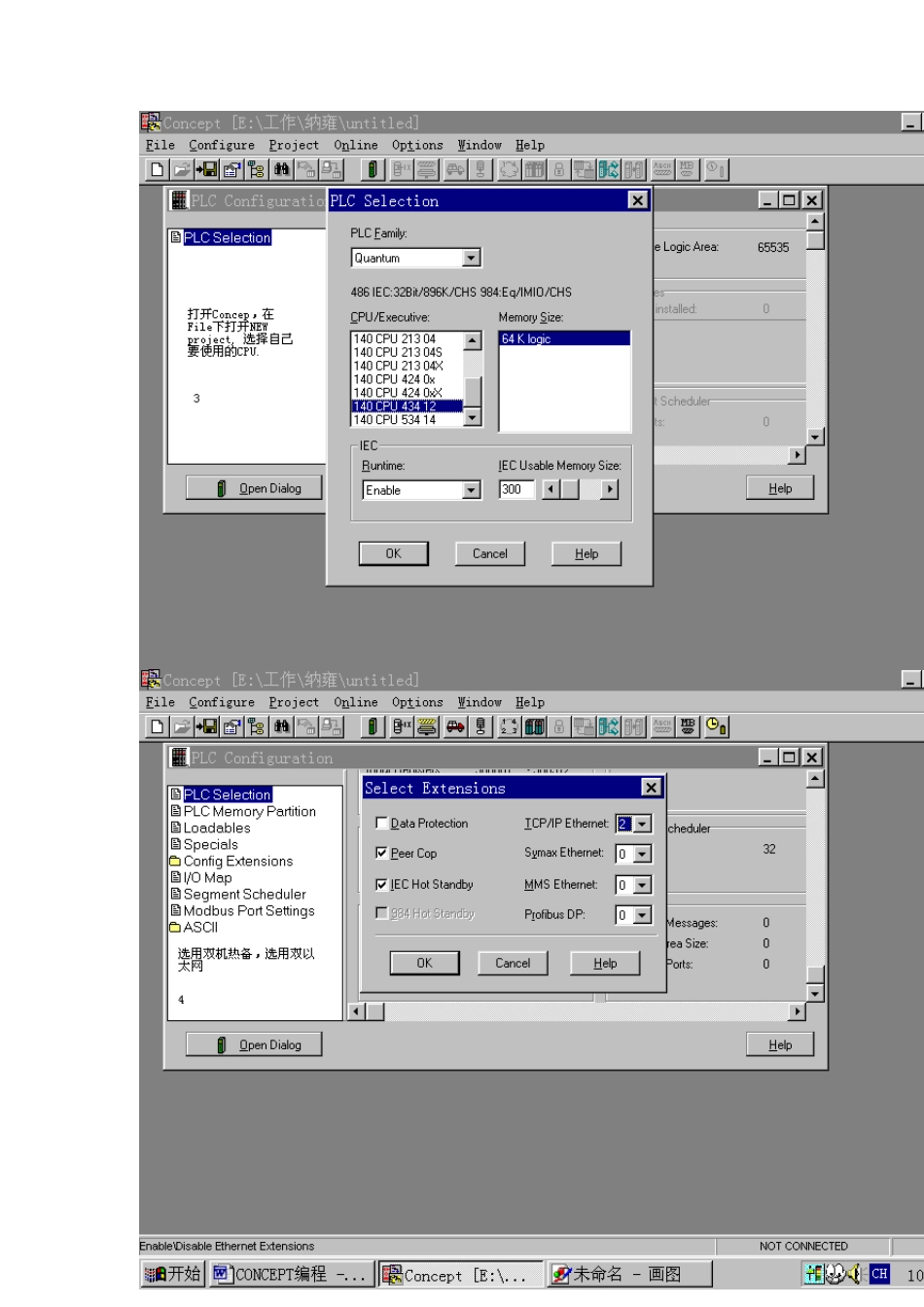

1 CONCEPT 编程简介 CONCEPT 为施耐德Modicon Quantum 系列PLC 的编程组态软件，一个CONCEPT 程序一般包括以下几个部分： 1. 编辑功能块 功能块相当于一个可被多次重复调用的小程序。调用功能块可以加快编程进度。 如编一个电动机的功能块：打开Concept DFB,在File 下打开NEW DFB，接着在File 下打开New section,选择LD（梯型图形式），给一个名字，然后按OK。 进入编辑画面后，选择自己要使用的功能块，把它们用线连接起来，定义它们的变量名及变量名的数字类型（注意变量名的数字类型），然后另存为功能块名：Dianm.DFB，konz为控制输入，0——1 为控制开，1——0 为控制关，KK为输出开命令，GG 为输出关命令，TIGGER 为脉冲发生功能块，TON 为延时功能块，KFAN，GFAN 分别为开关反馈，FAULT 为故障反馈。 2. PLC 配置 打开Concept，在File 下打开NEW project, 选择自己要使用的CPU，如果有以太网模板（或热备模板）就要接着选择以太网模板（或热备模板）。接着定义输入、输出、热备数据地址范围及以太网的IP 地址。 进入I/O MAP，按实际模板情况定义I/O 配置及输入、输出地址。 3. 编程下载 配置完后在File 下打开NEW section, 选择LD,起一个名字，进入编程画面。选择自己要使用的功能块，把它们用线连接起来，输入相应的地址或变量名。 编完程序后，连机下载。在Online 下打开Connect 完成连机下载（注意：如果 PLC 的CPU 为空的，必须要先和 CPU 连机下载，之后才可以和以太网模板通信及连机下载）。按ctrl+r 进入PLC 数据库，可以读取及改变数据。 以下为一个基本 CONCEPT 程序图例：2 1、打开 Concept DFB，在 File 菜单下单击 new dfb，建立新的 DFB 功能块，然后再在 File 菜单下单击 new section，选择 LD，给一个名字，单击 OK。 3 4 5 6 7 8 9
