CPU卡实验

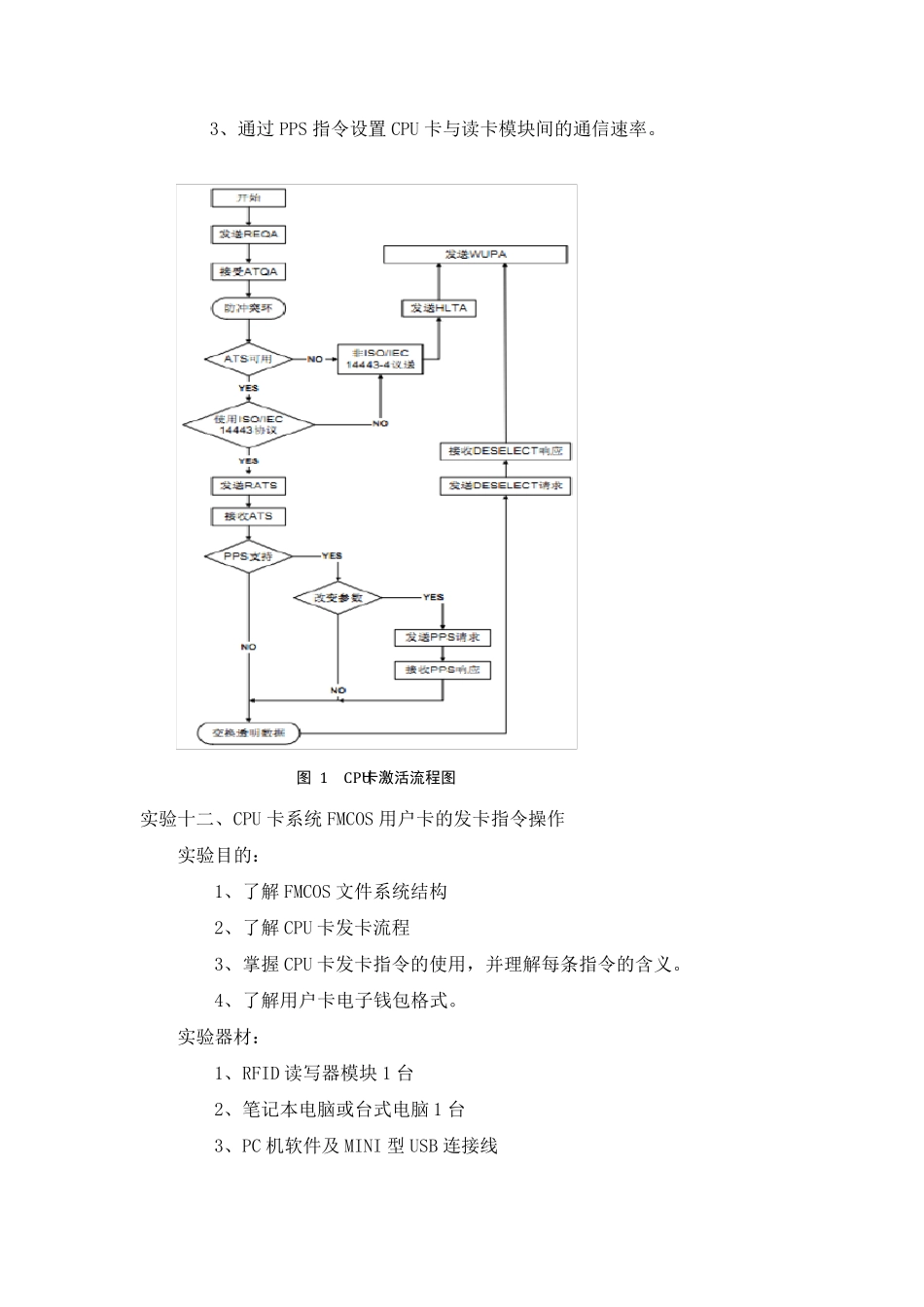

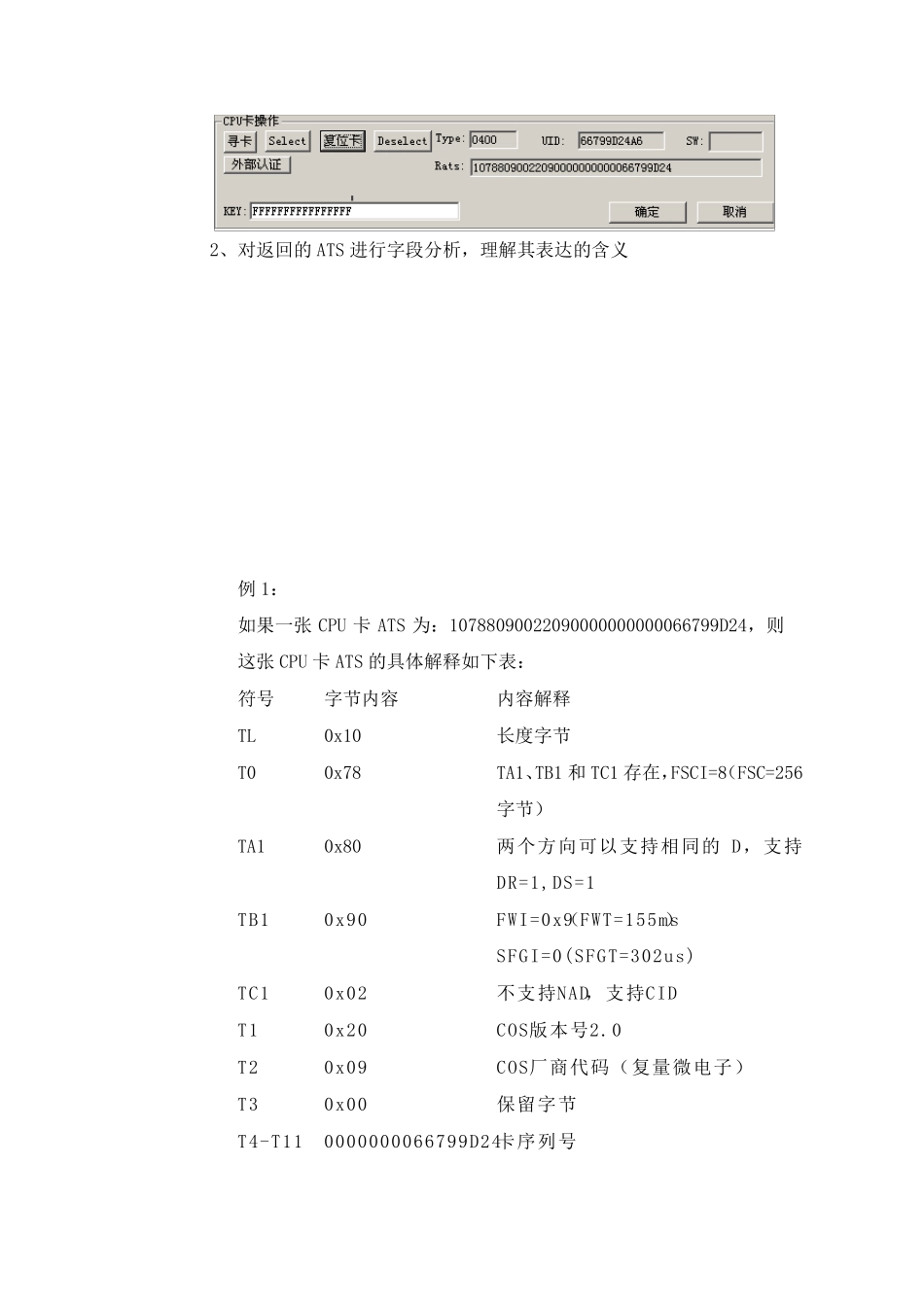

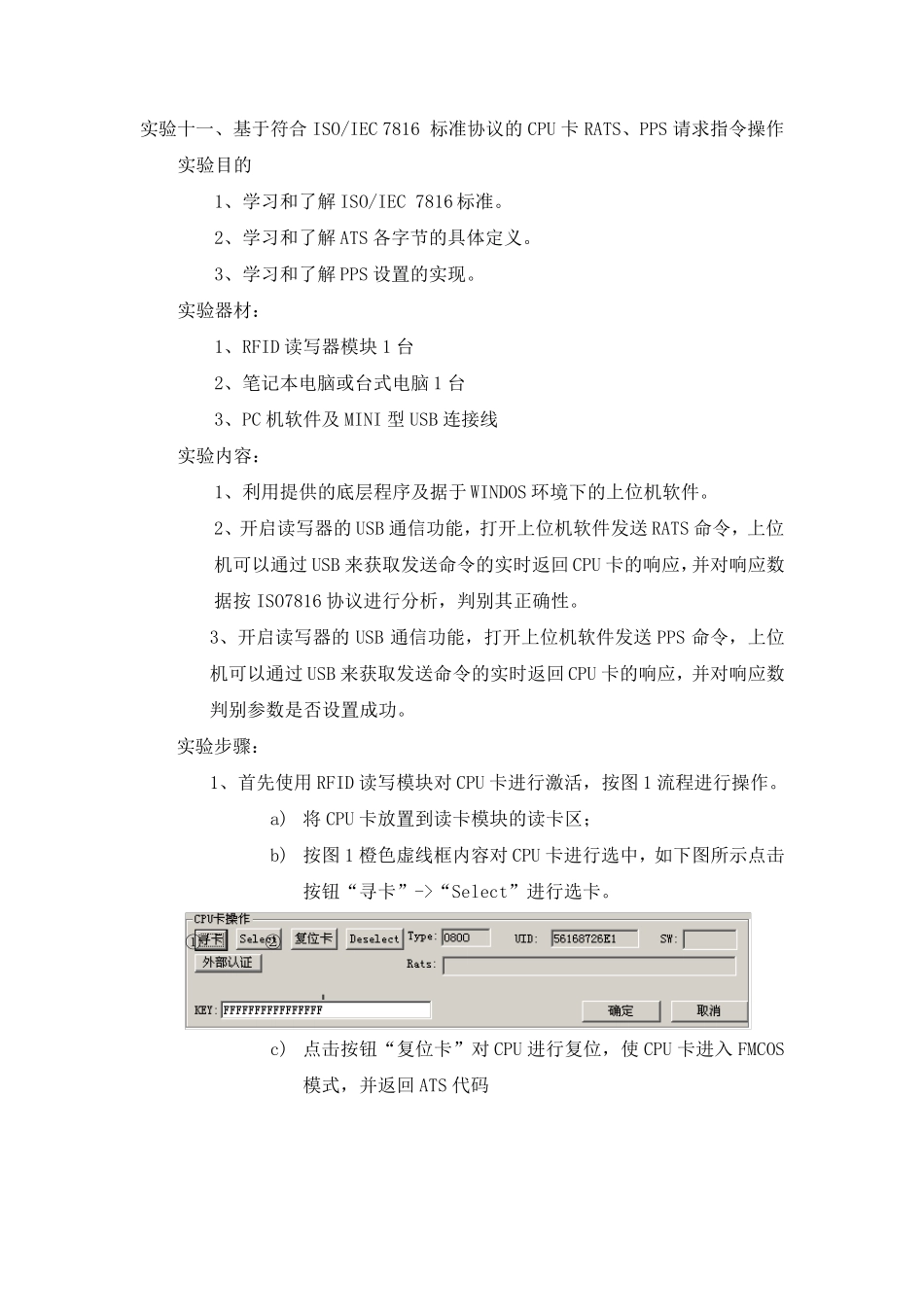

实 验 十 一 、 基 于 符 合 ISO/IEC 7816 标 准 协 议 的 CPU 卡 RATS、 PPS 请 求 指 令 操 作 实 验 目 的 1、 学 习 和 了 解 ISO/IEC 7816 标 准 。 2、 学 习 和 了 解 ATS 各 字 节 的 具 体 定 义 。 3、 学 习 和 了 解 PPS 设 置 的 实 现 。 实 验 器 材 ： 1、 RFID 读 写 器 模 块 1 台 2、 笔 记 本 电 脑 或 台 式 电 脑 1 台 3、 PC 机 软 件 及 MINI 型 USB 连 接 线 实 验 内 容 ： 1、 利 用 提 供 的 底 层 程 序 及 据 于 WINDOS 环 境 下 的 上 位 机 软 件 。 2、 开 启 读 写 器 的 USB 通 信 功 能 ， 打 开 上 位 机 软 件 发 送 RATS 命 令 ， 上 位机 可 以 通 过 USB 来 获 取 发 送 命 令 的 实 时 返 回 CPU 卡 的 响 应 ，并 对 响 应 数据 按 ISO7816 协 议 进 行 分 析 ， 判 别 其 正 确 性 。 3、 开 启 读 写 器 的USB 通 信 功 能 ， 打 开 上 位 机 软 件 发 送 PPS 命 令 ， 上 位机 可 以 通 过 USB 来 获 取 发 送 命 令 的 实 时 返 回 CPU 卡 的 响 应 ， 并 对 响 应 数判 别 参 数 是 否 设 置 成 功 。 实 验 步 骤 ： 1、 首 先 使 用 RFID 读 写 模 块 对 CPU 卡 进 行 激 活 ， 按 图 1 流 程 进 行 操 作 。 a) 将 CPU 卡 放 置 到读 卡 模 块 的 读 卡 区； b) 按 图 1 橙色虚线 框内 容 对 CPU 卡 进 行 选中， 如下 图 所示点击按 钮“寻卡 ”->“Select”进 行 选卡 。 c) 点击按 钮“复位 卡 ”对 CPU 进 行 复位 ， 使 CPU 卡 进 入 FMCOS模 式 ， 并 返 回 ATS 代码 ① ② 2、对返回的 ATS 进行字段分析，理解其表达的含义 例 1： 如果一张 CPU 卡 ATS 为：10788090022090000000000066799D24，则这张 CPU 卡 ATS 的具体解释如下表： 符号 字节内容 内容解释 TL 0x10 长度字节 T0 0x78 TA1、TB1 和 TC1 存在，FSCI=8（FSC=256字节） TA1 0x80 两个方向可以支持相同的 D，支持DR=1,DS=1 TB1 0x90 FWI=0x9（FWT=155ms） SFGI=0(SFGT=302us) TC1 0x02 不支...
