CST粒子工作室实例

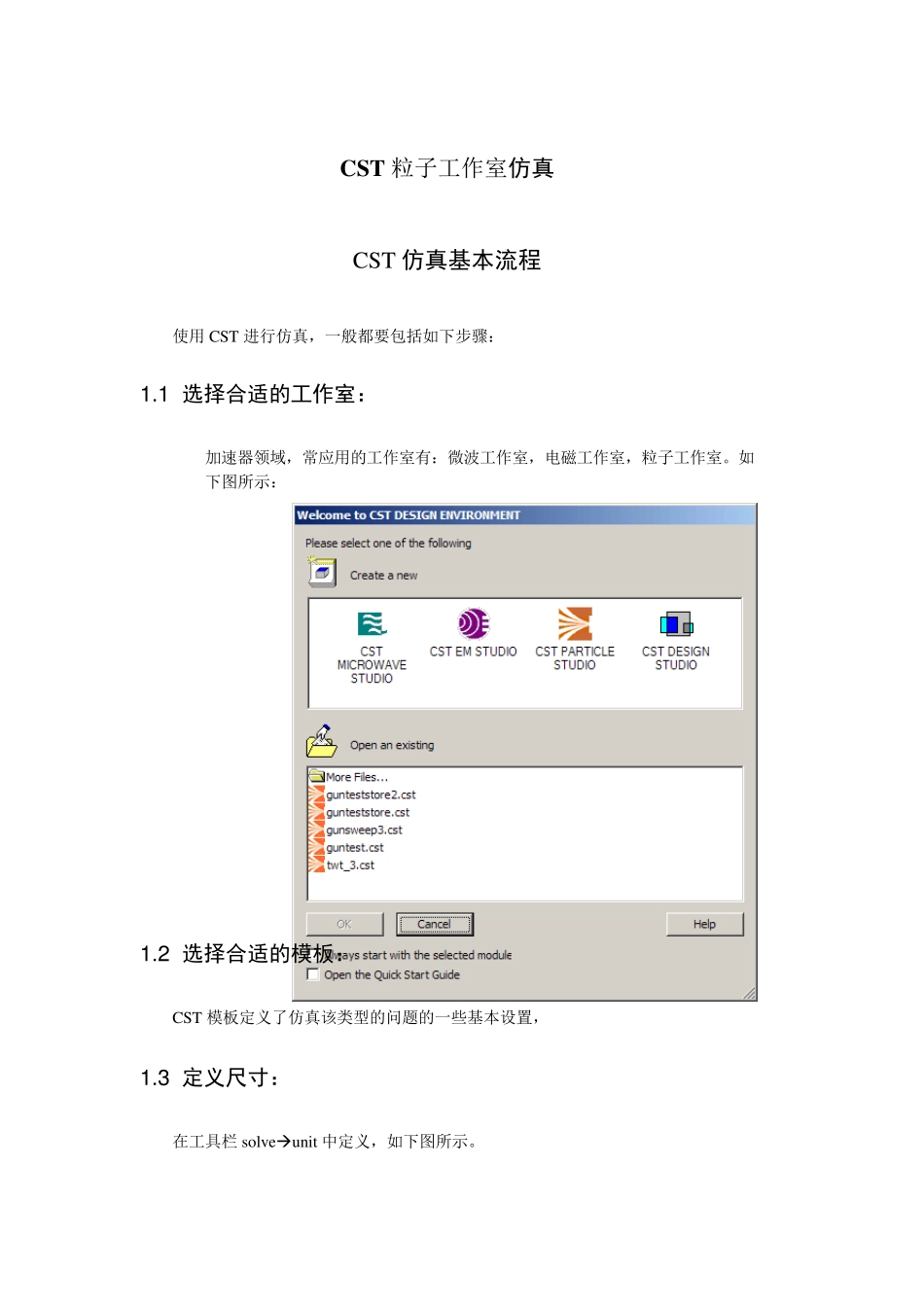

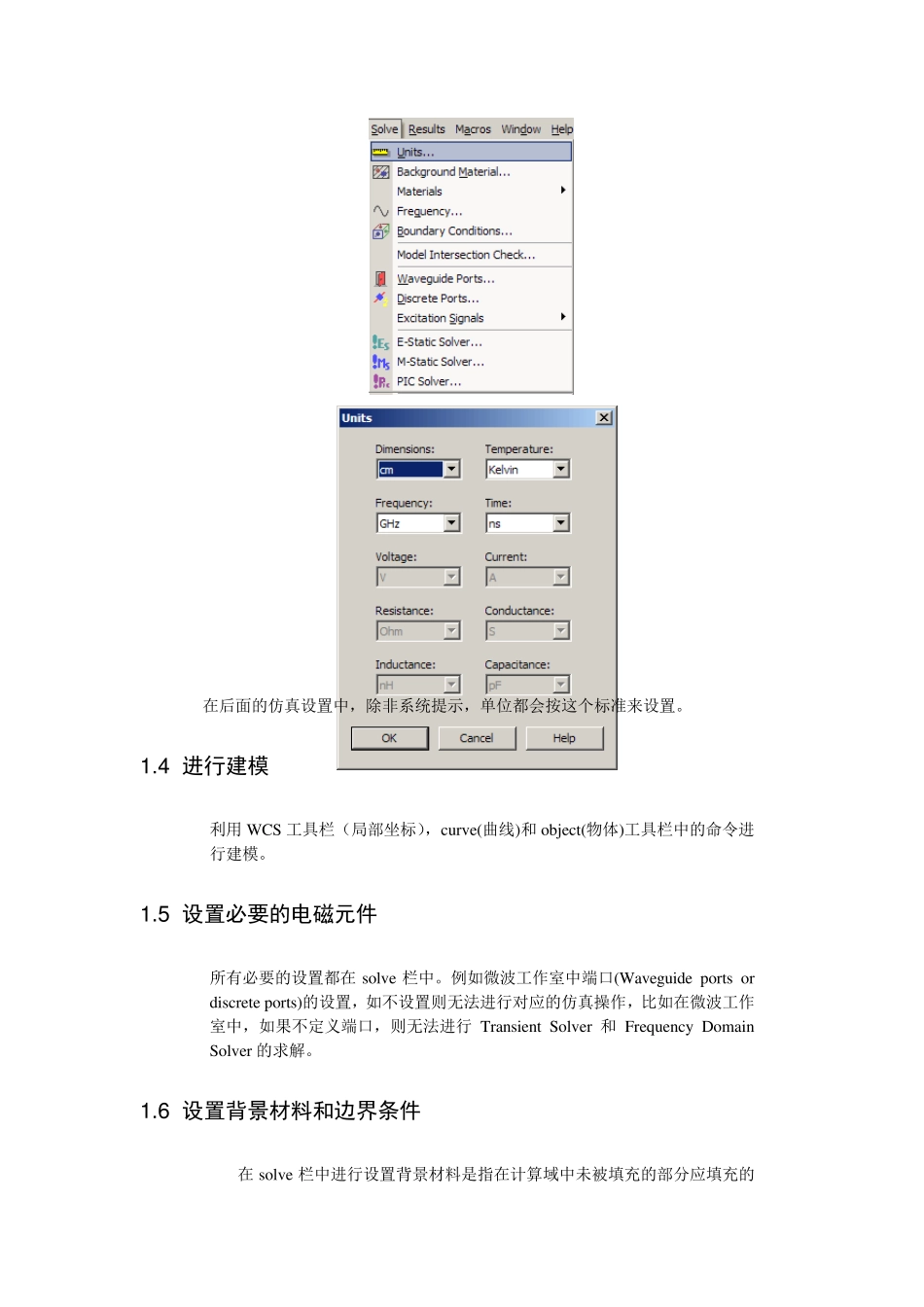

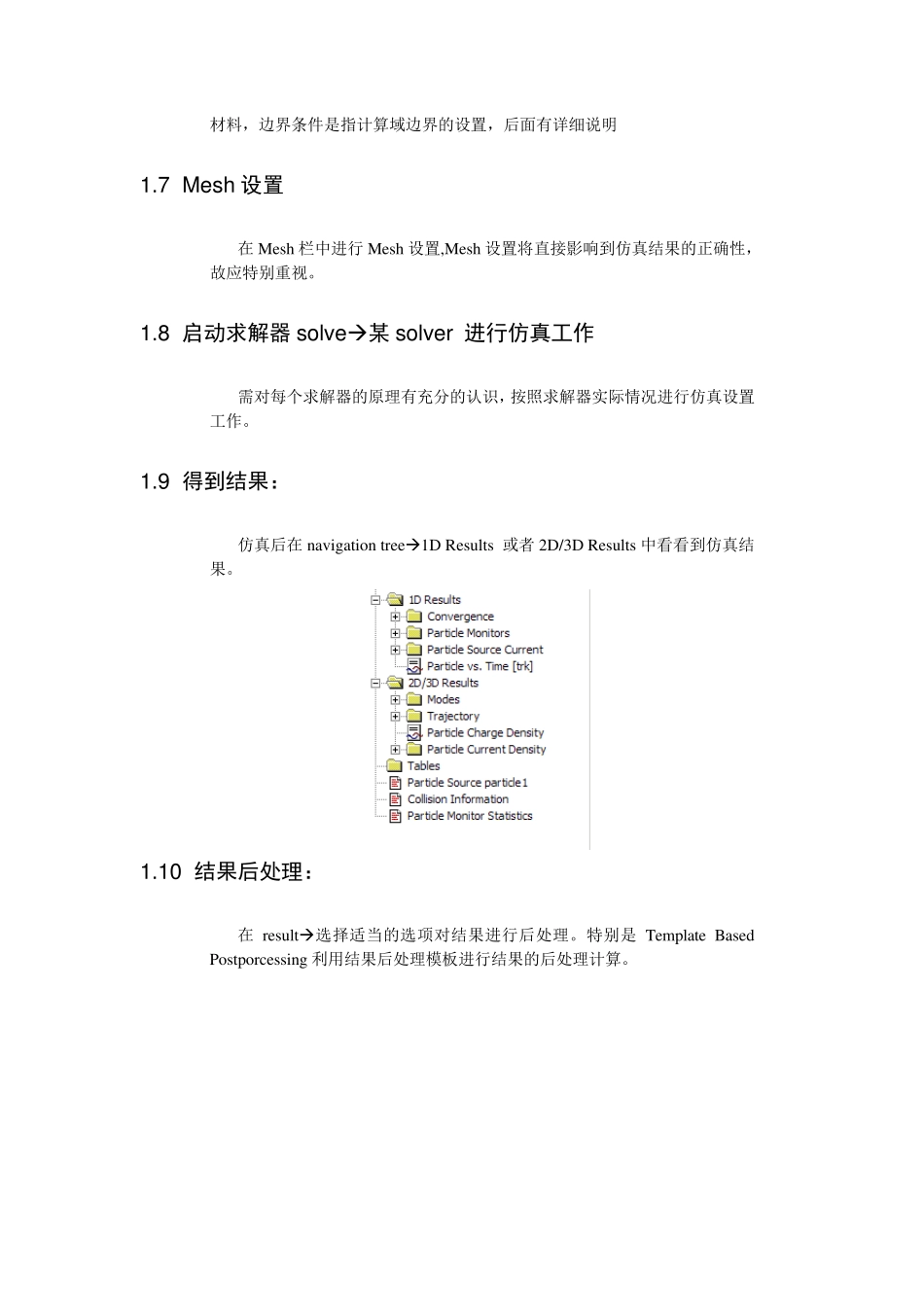

CST 粒子工作室仿真 CST 仿真基本流程 使用CST 进行仿真，一般都要包括如下步骤： 1 .1 选择合适的工作室： 加速器领域，常应用的工作室有：微波工作室，电磁工作室，粒子工作室。如下图所示： 1 .2 选择合适的模板： CST 模板定义了仿真该类型的问题的一些基本设置， 1 .3 定义尺寸： 在工具栏 solv eu nit 中定义，如下图所示。 在后面的仿真设置中，除非系统提示，单位都会按这个标准来设置。 1 .4 进行建模 利用 WCS 工具栏（局部坐标），cu rv e(曲线)和 object(物体)工具栏中的命令进行建模。 1 .5 设置必要的电磁元件 所有必要的设置都在solv e 栏中。例如微波工作室中端口(Wav egu ide ports or discrete ports)的设置，如不设置则无法进行对应的仿真操作，比如在微波工作室中，如果不定义端口，则无法进行 Transient Solv er 和 Frequ ency Domain Solv er 的求解。 1 .6 设置背景材料和边界条件 在solv e 栏中进行设置背景材料是指在计算域中未被填充的部分应填充的材料，边界条件是指计算域边界的设置，后面有详细说明 1.7 Mes h 设置 在Mesh 栏中进行Mesh 设置,Mesh 设置将直接影响到仿真结果的正确性，故应特别重视。 1.8 启动求解器s olv e某s olv er 进行仿真工作 需对每个求解器的原理有充分的认识，按照求解器实际情况进行仿真设置工作。 1.9 得到结果： 仿真后在nav igation tree1D Resu lts 或者 2D/3D Resu lts 中看看到仿真结果。 1.10 结果后处理： 在resu lt选择适当的选项对结果进行后处理。特别是Template Based Postporcessing 利用结果后处理模板进行结果的后处理计算。 第2章 仿真入门实例： 2 .1 光阴极微波电子枪初步建模及简单研究 选择模板： 选择模板为particle tracking，如下图所示： 保存文件 点击FileSav e,将文件命名为Particle Tracking.cst。 定义单位 SolveUnit:如下所示： 定义背景材料 SolveBackground 将Material type 设为PEC，其他设置不变。 建立微波结构模型 2.1.1.1 新建 components, 右键点击 Components，选择 New Component，命名为microwave 2.1.1.2 绘制微波结构旋转面 . 2.1.1.2.1 右键点击 Curve，选择 New Curve 2.1.1.2.2 利用坐标绘制第一段线段 点击 Curve1，使之背景变深，点击 curveLine，按 Tab 健直接输入起点坐标...
