D306N三相混合式步进电机细分驱动器

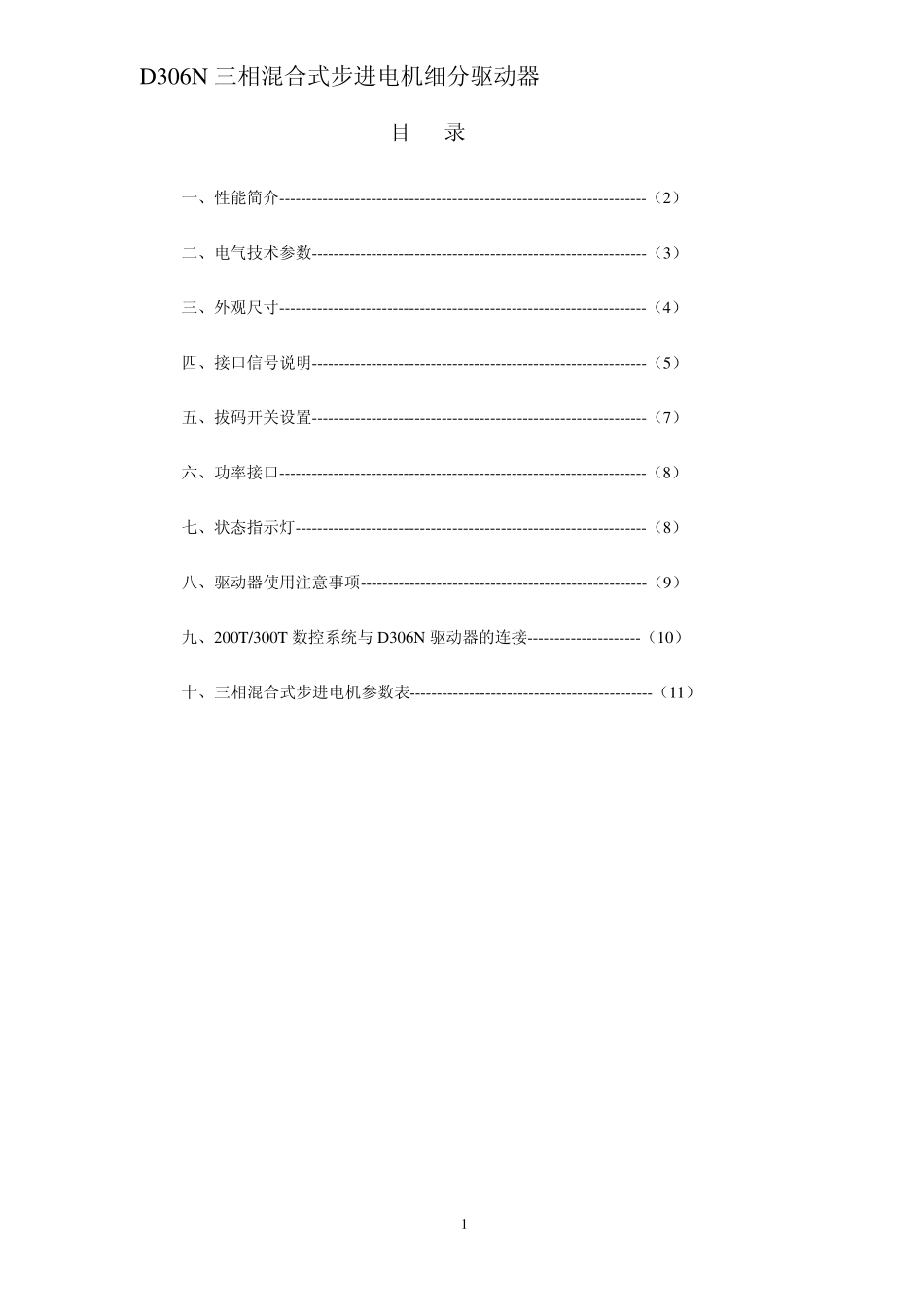

D306N 三相混合式步进电机细分驱动器 目 录 一、性能简介--------------------------------------------------------------------（2） 二、电气技术参数--------------------------------------------------------------（3） 三、外观尺寸--------------------------------------------------------------------（4） 四、接口信号说明--------------------------------------------------------------（5） 五、拔码开关设置--------------------------------------------------------------（7） 六、功率接口--------------------------------------------------------------------（8） 七、状态指示灯-----------------------------------------------------------------（8） 八、驱动器使用注意事项-----------------------------------------------------（9） 九、200T/300T数控系统与 D306N 驱动器的连接---------------------（10） 十、三相混合式步进电机参数表---------------------------------------------（11） 1 D306N 三 相 混 合 式 步 进 电 机 细 分 驱 动 器 ！ 阅 读 请 详 细 阅 读 本 说 明 书 后 ， 再 进 行 安 装 连 接 ！ ！！！ 安 全 事 项 ★ 严 禁 带 电 对 驱 动 器 进 行 任 何 拔 码 设 置 或 进 行 测 量 ！ ★ 必 须 在 断 电 三 分 钟 后 ， 接 线 ， 安 装 和 拔 码 设 置 ！ ★ 二 次 开 关 机 之 间 须 有 三 分 钟 间 隔 ， 以 免 发 生 故 障 报 警 ！ ★ 驱 动 器 的 输 入 电 压 需 满 足 技 术 要 求 ！ ★ 通 电 前 ， 确 定 电 源 电 缆 ， 电 机 动 力 电 缆 ， 信 号 电 缆 连 接 正 确 ， 且 连 接 坚 固 ！ ★ 通 电 前 ， 电 缆 连 接 完 毕 后 ， 用 万 用 表 电 阻 档 测 量 驱 动 器A、 B、 C 端 子 与 接 地 端 子之 间 的 电 阻 应 为 无 穷 大 。 用 万 用 表 最 小 电 阻 档 测 量 驱 动 器A、 B、 C 端 子 每 两 相 电阻 值 应 相 等 ， 避 免 电 机 相 间 短 路 ， 或 电 机 缺 相 引 起 驱 动 器 损 坏 。 一 、 性能简介 混 合 式 步 进 电 机 采用 稀土永磁材料制造，...
